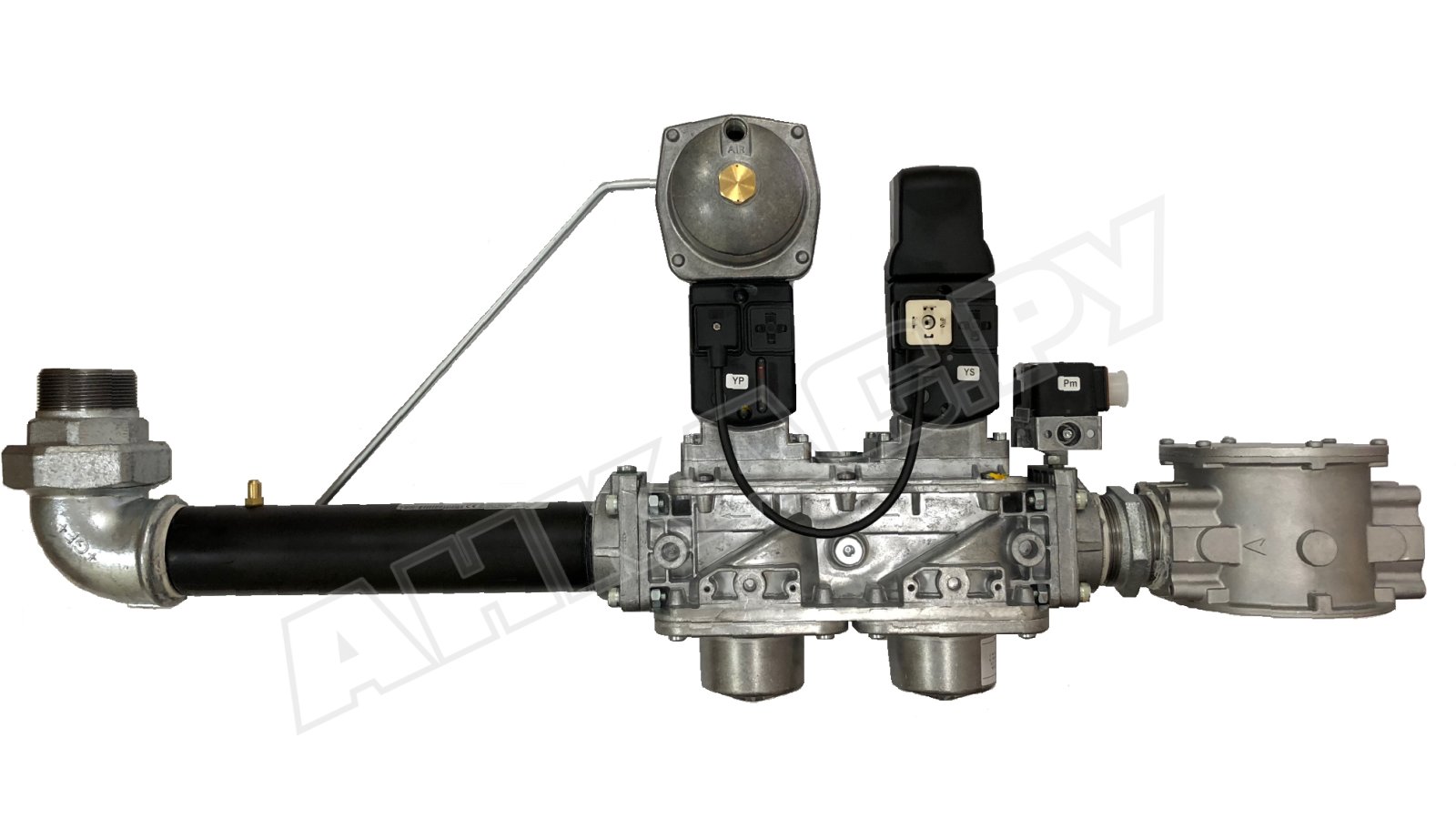

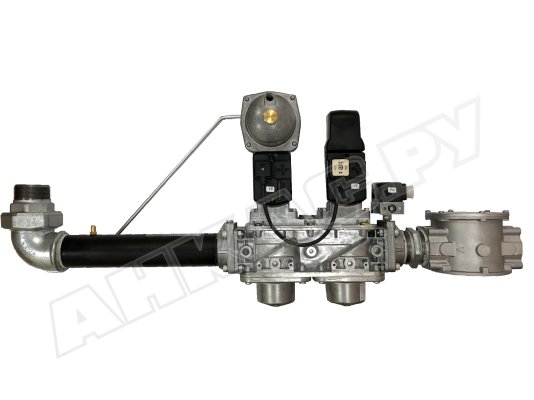

Газовая рампа Baltur MM40.080 B120C F080

Газовая рампа Baltur MM40.080 B120C F080, арт: 19990597 используется в системах автоматизированного управления подачей газа на горение. Надежно и быстро перекрывает газопровод, регулирует давление газа, обеспечивает безопасную работу топочной установки. Рассчитана на давление в магистрали подачи до 600 мар. Подходит для одноступенчатых газовых и комбинированных горелок.

Основные элементы конструкции

В состав комбинированного устройства регулирования и безопасности входят:

• входной микрофильтр;
• реле минимального давления;
• клапан с запорной функцией;
• клапан с функцией отсечения потока и регулировки давления;
• реле максимального давления;
• разборное колено с ниппелем;
• импульсная трубка.
• Комплектацией предусмотрены соединительный и монтажный фланцы, штуцер для измерения давления.
• Подробнее о газовой рампе
• Входящий поток очищается от загрязнений, проходя через фильтр тонкой очистки. Грубые частицы способны нарушить герметичность запорной арматуры.
• Реле, размещенное на входе газа, отслеживает достаточность давления для устойчивого горения. Переключающее устройство срабатывает при снижении давления за минимально допустимый уровень, заданный при настройке горелки, и направляет сигнал на менеджер горения для защитной блокировки.
• Клапаны безопасности установлены последовательно по ходу движения газа, имеют общее подключение. Открыты при работающей горелке.
• Первый клапан выполняет отсечную функцию (2 положения: закрыт/ открыт). Второй клапан с двойным назначением: обеспечивает функции запирания потока и регулирования давление газа после себя. Клапаны закрываются быстро при потере напряжения.
• Регулируемое реле максимального давления установлено на выходе и предназначено для контроля давления газа. При превышении фактического давления газа максимально допустимой величины реле срабатывает и подает сигнал автоматике.

Особенности монтажа

Газовая рампа фиксируется непосредственно на горелку. В зависимости от конструкции топочной установки место размещения может варьироваться. Арматура крепится снизу/ сверху горелки, может быть повернута влево или вправо. Как исключение, при невозможности установки рампы на горелку, ее монтируют в другом месте. Увеличение расстояния между газовой арматурой и горелкой может снизить качество розжига.

Для правильного присоединения газовой арматуры на корпусе указано направление потока газа.

Монтаж на газопровод требует использования аксиального компенсатора BTGA и газового шарового крана BTVS. Приспособление защищает газопровод от воздействия вибраций при включении горелки, компенсирует несоосность подсоединяемых элементов системы, снимает механические напряжения. Антивибрационную вставку и шаровой кран с необходимыми присоединительными отверстиями можно купить с газовой рампой на сайте.

Рабочие характеристики:

• питание от сети: 230 В, -15%, +10%;
• максимальное давление газа на входе – 600 мбар;
• минимальное входное давление – 200 мбар;
• одноступенчатый режим регулирования мощности;
• рабочая среда: метан, сжиженный газ;
• общее электрическое подключение клапанов;
• уровень электрозащиты от пыли и брызг– IP 54;
• крепление к горелке с помощью колена с фланцем;
• параметры присоединения: DN 80;
• настройка давления подачи газа на горелку: 15-120 мбар;
• задание точки переключения реле минимального и максимального давления: 24-250 мбар;
• диапазон рабочих температур: -10...+60 С°.

Сервисное обслуживание

Встроенный фильтр газовой рампы необходимо регулярно очищать от загрязнений, заменять фильтрующий элемент. Плановое ТО проводится не реже одного раза в год. Необходимость во внеплановом обслуживании возникает, если перепад давления до и после фильтра составляет более 100 мбар.
