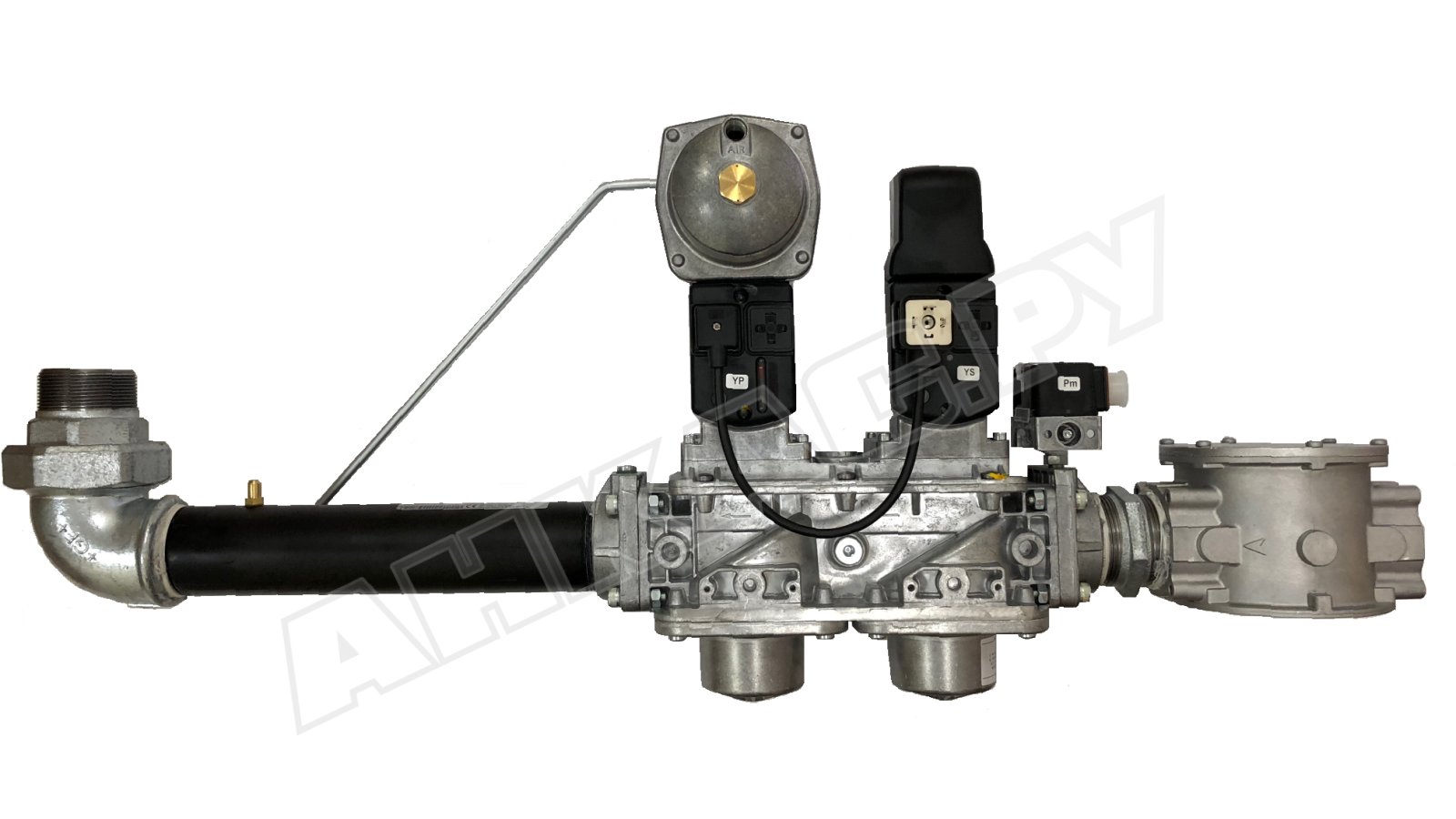

Газовая рампа Baltur MM40.080 F120S F065

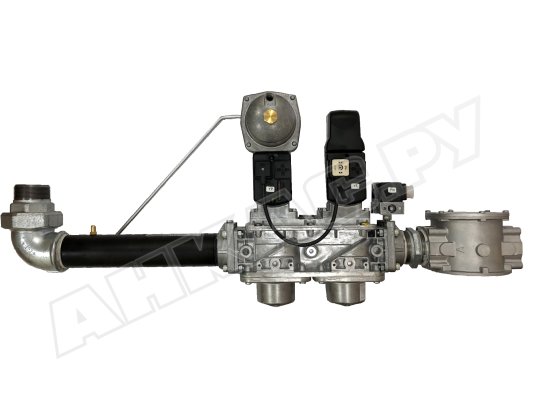

Газовая рампа Baltur MM40.080 F120S F065, арт: 19990578 - готовое оборудование для монтажа на одноступенчатую горелку. Служит для регулирования давления, управления подачей газа, обеспечения функции безопасности. При возникновении сбоев и угроз герметично перекрывает газопровод. Контролирует функционирование клапанов для исключения утечек.

Преимущества:

• высокая надежность каждой детали и сборки;
• совмещение нескольких устройств в одной конструкции;
• встроенное реле контроля герметичности клапанов;
• широкий диапазон настройки давления газа;
• высокий уровень защиты электрических компонентов от пыли и влаги;
• регулируемое реле минимального давления.

Подробнее о газовой рампе

• В состав газовой арматуры входит блок автоматических клапанов с газовым фильтром, реле давления мини с функцией контроля герметичности клапанов, регулятор давления (смонтирован на втором клапане), газовое колено с фланцем, импульсная трубка.
• Газ предварительно очищается от грязи и примесей, проходя через входной фильтр тонкой очистки.
• Оба клапана выполняют запорную функцию. Размещены последовательно по ходу движения газа. Открываются при подаче рабочего напряжения по команде топочного автомата. Управляются отдельно.
• Первый электромагнитный клапан с функцией запирания потока имеет только 2 положения: закрыт/ открыт. Второй клапан оснащен регулятором расхода газа и поддерживает необходимый уровень давления после себя. Закрытие клапанов осуществляется быстро при потере напряжения.
• Регулируемое реле встроено между клапанами безопасности. Имеет двойную функцию: контроль достаточности давления газа на входе и проверка клапанов на герметичность. При выявлении отклонений сигнализирует топочному автомату, который блокирует горелку.

Основные характеристики и особенности:

• напряжение электропитания: 230 В, -15%, +10 %;
• максимальное давление газа в магистрали подачи - 500 мбар;
• минимальное входное давление газа - 200 мбар;
• одноступенчатый тип регулирования мощности;
• электромагнитные клапаны с отдельным управлением;
• диапазон давления подачи газа на горелку: 15-120 мбар;
• защита электрических контактов от пыли/ брызг класса IP 54;
• рабочая среда: природный, сжиженный газ;
• присоединение к горелке с помощью газового колена с фланцем;
• параметры выходного отверстия: DN 65, DN 80;
• диапазон настройки реле давления/ контроля клапанов: 24-250 мбар;
• рабочие температуры (окружающая среда): -10...+60 С°.

Применение

Газовая рампа входит в состав газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием мощности.

Установка

Газовая рампа монтируется на горелку. Возможны различные варианты монтажа: снизу/ сверху горелки, с поворотом влево или вправо.

Для установки в газопровод применяется аксиальный компенсатор, исключающий передачу вибраций от горелки и компенсирующий отклонение осей соединяемых элементов.

Обслуживание

Техобслуживание газовой рампы заключается в очистке фильтра от загрязнений и замене фильтрующего элемента. ТО проводится ежегодно или чаще при значительной потере давления на фильтре.

Опции

Купить газовую рампу Baltur MM40.080 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS (за отдельную плату).
