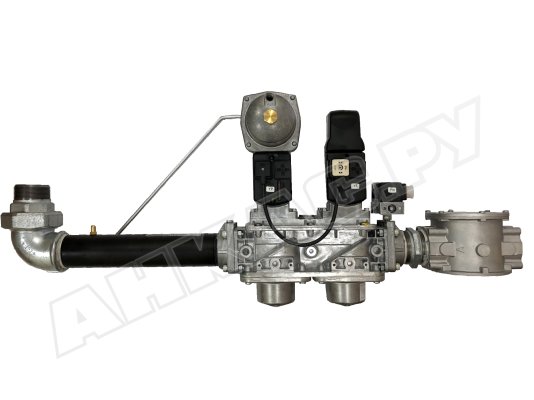

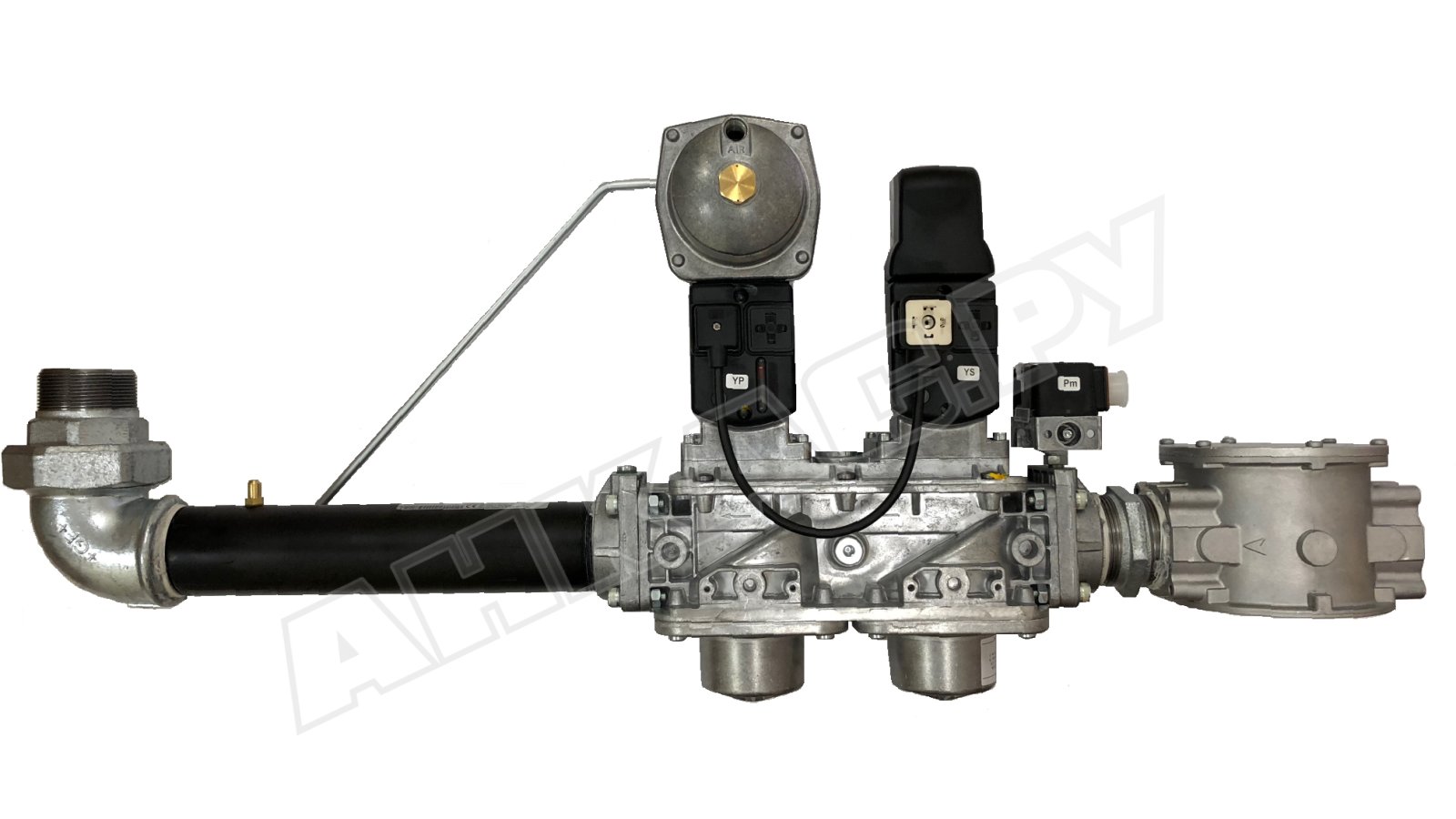

Газовая рампа Baltur MM40.080 G120S F100

Газовая рампа Baltur MM40.080 G120S F100, арт: 19990606 с одноступенчатым режимом эксплуатации предназначена для обеспечения стабильной, эффективной и безопасной работы промышленных газовых или комбинированных горелок. Входит в состав систем автоматического управления подачей газа на горение. Многофункциональное устройство обеспечивает регулирующую, отсечную функции и контролирует герметичность запорной арматуры.

Параметры и особенности:

• рабочая среда: природный, сжиженный газ;
• настройка выходного давления в диапазоне:15-120 мбар;
• давление газа в подающей магистрали 200-500 мбар;
• одноступенчатый режим регулирования;
• напряжение электропитания: 220 В, -15%, +10%;
• точное поддержание заданных параметров давления на горелку;
• диапазон настройки реле максимального и минимального давления: 24-250 мбар;
• раздельное электрическое подключение газовых клапанов;
• пылевлагозащита класса IP 54;
• установка на горелку с помощью фланцевого колена;
• соединительные параметры: DN 100, DN 80;
• рабочие температуры: -10...+60 С°.

Основные комплектующие

Газовая рампа состоит из блока автоматических предохранительно-запорных клапанов с микрофильтром. Оснащена реле для контроля минимального давления с функцией контроля герметичности клапанов, регулятором выходного давления (установлен на втором клапане), реле максимального давления. В состав газовой арматуры также входит фланцевое колено, импульсная трубка, монтажный фланец. Все элементы газовой рампы изготовлены из коррозиестойких, долговечных материалов. Электрические контакты защищены от воздействия грязи и влаги по стандарту IP 54.

Функционал газовой рампы

• Поступающий газ очищается от примесей встроенным фильтром. Проходит на клапаны безопасности, смонтированные последовательно по ходу потока газа. Первый э/м клапан выполняет запорную функцию. Второй совмещает функцию запирания и регулирования давления после себя. При поступлении электропитания клапаны медленно открываются. Закрытие осуществляется быстро, при потере напряжения.
• Реле минимального давления с функцией контроля герметичности размещено между клапанами. Контролирует минимальный уровень давления газа и отсутствие утечек. Отправляет сигнал на автоматику при обнаружении отклонений.
• Регулируемое реле максимального давления смонтировано на выходе газовой арматуры. Срабатывает при достижении давления газа уровня, превышающего максимально допустимое значение.

Монтаж на горелку

Газовую рампу можно размещать в различных положениях, исключая переворачивание электромагнита, с учетом удобства доступа для обслуживания. В качестве исключения арматура устанавливается отдельно, при этом важно учесть, что увеличение расстояния до горелки снижает качество розжига.

Регулярность обслуживания

Фильтр газовой рампы подвергается очистке от грязи не менее одного раза в год. При необходимости заменяется фильтрующий элемент. Внеплановое техобслуживание требуется при большом перепаде давления до и после фильтра (100 мбар и более).

Достоинства:

• многофункциональное устройство компактных размеров;
• широкий диапазон настройки выходного давления;
• контроль минимального и максимального давления газа;
• надежное и быстрое отсечение потока;
• поддержание стабильных выходных параметров давления;
• контроль герметичности газовых клапанов;
• защита электрических компонентов от пыли и влаги;
• обслуживаемый микрофильтр.

У нас можно купить газовые рампы и дополнительное оснащение, например газовый шаровый кран BTVS и аксиальный компенсатор BTGA с соответствующими присоединительными размерами.
