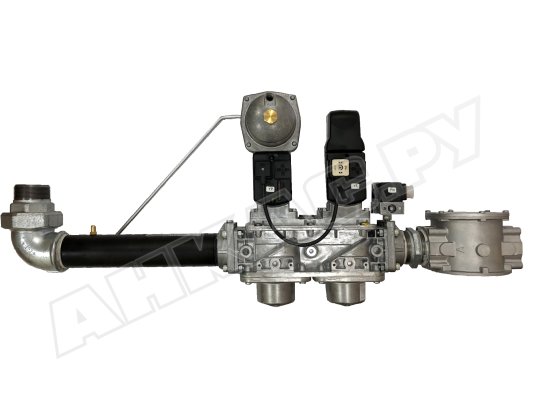

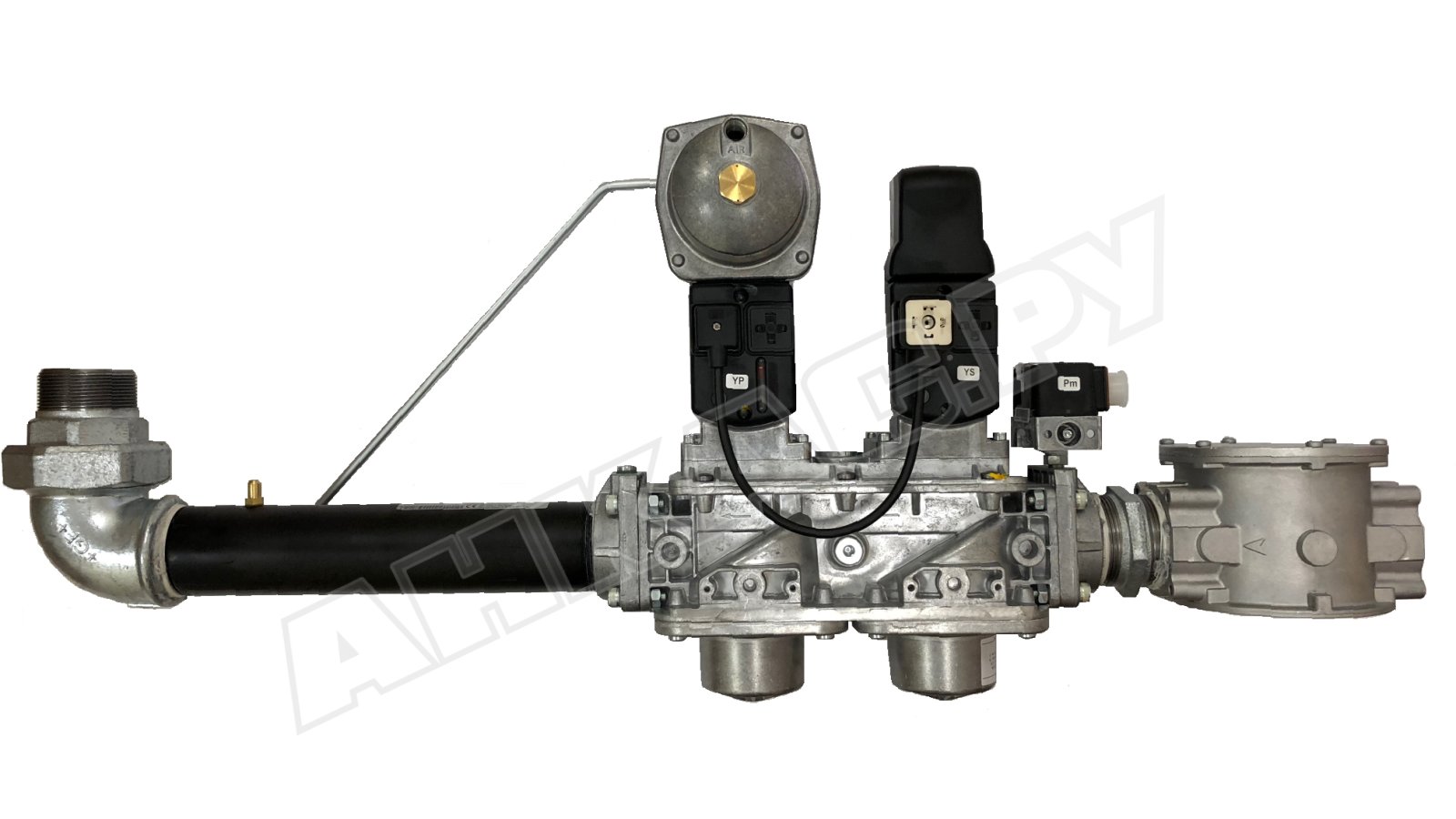

Газовая рампа Baltur MM40.080 H120S D080

Газовая рампа Baltur MM40.080 H120S D080, арт: 19990589 применяется в системах автоматического управления подачей газа, регулирования давления на горелку. Обеспечивает безопасное функционирование системы сжигания природного и сжиженного газа. Контролирует наличие утечек для незамедлительной блокировки потока. Отслеживает минимальный и максимальный уровень давления. Подходит для промышленных теплогенераторов с одноступенчатым регулированием мощности.

Основные элементы газовой рампы

Газовая арматура совмещает несколько устройств для эффективного управления подачей газа на горения и безопасной эксплуатации топочной установки. Состоит из:

• фильтра тонкой очистки, размещенного на входе потока;
• реле минимального давления с функцией контроля герметичности клапанов;
• первого предохранительно-запорного клапана;
• второго предохранительно-запорного клапана с функцией регулирования давления после себя.

В комплектацию входит реле максимального давления, монтажный фланец.

Функционал и принцип работы газовой рампы

• Газ подается через встроенный фильтр, очищаясь от посторонних примесей. Электромагнитные клапаны установлены последовательно по ходу потока, имеют раздельное управление. Медленно открываются при подаче электропитания. Открыты при работе горелки.
• Первый клапан безопасности служит для обеспечения отсечной функции, имеет два положения: открыт/закрыт. Герметично и быстро закрывает газопровод. Второй клапан, помимо запорной функции, регулирует давление газа. При обесточивании быстро закрывается.
• Размещенное между клапанами реле минимального давления газа отслеживает достаточность давления газа для исключения риска затухания пламени, а также контролирует плотность прилегания клапанов в закрытом положении. При выявлении отклонений давления или негерметичности клапанов направляет сигнал менеджеру горения для аварийного отключения горелки.
• Регулируемое реле максимального давления входит в комплект поставки, крепится на горелку. Контролирует предельно допустимый уровень давления подачи газа.

Монтаж

Газовая рампа устанавливается непосредственно на горелку. Фиксируется с помощью фланца. Может располагаться под/ над горелкой, с поворотом влево/ вправо. Для правильной установки в систему на корпус арматуры нанесен указатель направления потока.

Для интеграции газовой рампы в газопровод необходимо использовать антивибрационную вставку BTGA и перед ней установить газовый шаровый кран BTVS. Компенсатор исключает передачу вибраций на газопровод, сглаживает несоосность, удаляет механические напряжения. Эти принадлежности можно купить с газовой рампой опционально.

Особенности и характеристики:

• рабочая среда: природный, сжиженный газ;
• максимальное/ минимальное давление газа на входе – 500 мбар/ 200 мбар;
• независимое управление электромагнитных клапанов;
• работа от электрической сети: 196-253 В;
• одноступенчатый тип регулирования;
• электрозащита контактов и оборудования от пыли/влаги – IP 54;
• способ крепления: прямое соединение с помощью фланца DN 80;
• диапазон выходного давления: 15-120 мбар;
• регулировка реле минимального давления в пределах: 24-250 мбар;
• допустимые рабочие температуры (внешняя среда): -10...+60 С°.

Требования к обслуживанию

Очистка фильтра газовой рампы с заменой фильтрующего элемента на новый выполняется ежегодно. Внеплановое обслуживание проводится при перепаде давления до и после фильтра на 100 мбар и более.
