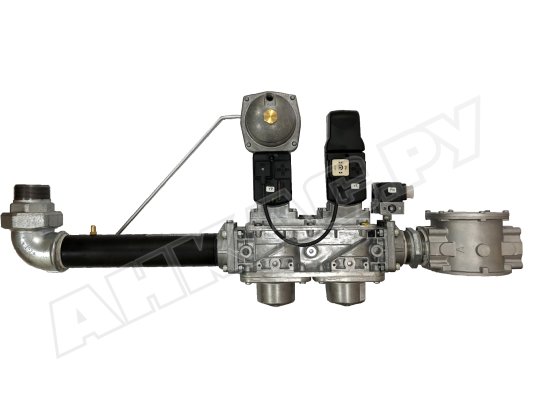

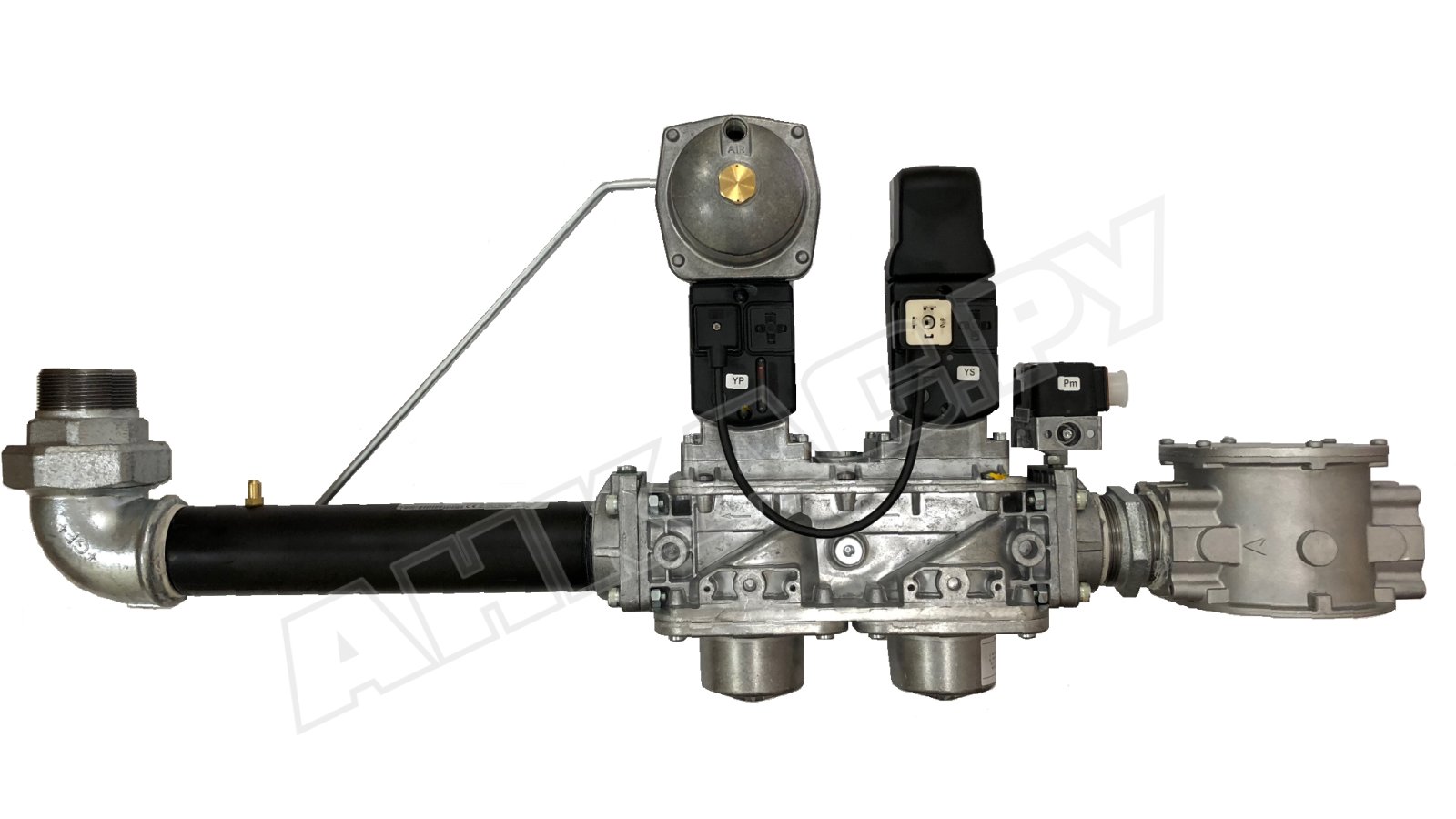

Газовая рампа Baltur MM40.100 H120S D100

Газовая рампа Baltur MM40.100 H120S D100, арт: 19990590 устанавливается на одноступенчатые газовые, газодизельные и газомазутные горелки Baltur для автоматического управления подачей природного, сжиженного газа, поддержания стабильных параметров давления и безопасной работы системы сжигания. Контролирует герметичность клапанов, минимальный и максимальный уровень давления.

Комплектация

Газовая рампа объединяет несколько устройств управления и регулирования давления газа для безопасной и эффективной работы топочной установки. Состоит из:

• микрофильтра, установленного на входе;
• реле минимального давления с функцией контроля герметичности клапанов;
• первого клапана безопасности с функцией отсечения потока;
• второго клапана безопасности с функцией отсечки и регулирования выходного давления.

Газовая рампа оснащена реле максимального давления для крепления на горелку, монтажным фланцем.

Подробнее о газовой рампе

• Газ поступает на газовую арматуру, проходя через встроенный фильтр. Два предохранительно-запорных клапана с раздельным управлением смонтированы последовательно по ходу потока, медленно открываются при подаче напряжения. Открыты в процессе работы горелки.
• Первый клапан безопасности выполняет функцию запирания потока. Имеет два положения: открыт/закрыт. Второй клапан безопасности отсекает поток и регулирует выходное давление газа. Клапаны быстро закрываются при потере электропитания.
• Регулируемое реле минимального давления газа, расположенное после первого клапана, контролирует достаточность давления газа для устойчивого горения пламени, а также отслеживает плотность прилегания клапанов в закрытом состоянии. Сигнализирует топочному автомату об обнаружении отклонений.
• Реле максимального давления устанавливается на горелку. Контролирует предельно допустимый уровень давления газа, подаваемого на горение.

Установка газовой рампы

Газовая рампа крепится на горелку с помощью фланца. Может размещаться снизу или сверху горелки, поворачиваться влево или вправо, с учетом особенностей топочной установки и удобства обслуживания. Для правильного присоединения на корпус арматуры нанесена стрелка, указывающая направление потока.

Для подключения к газопроводу рекомендуется использовать специальный компенсатор BTGA и перед ним смонтировать газовый шаровый кран BTVS. Антивибрационная вставка не допускает передачу вибраций на газопровод, компенсирует несоосность, устраняет механические напряжения. Принадлежности можно купить с газовой рампой опционально.

Особенности и характеристики:

• работа от электрической сети: 196-253 В;
• одноступенчатый тип регулирования;
• рабочая среда: природный, сжиженный газ;
• максимальное давление газа на входе – 500 мбар;
• минимальное давление в газовой магистрали – 200 мбар;
• независимое управление клапанами, раздельное подключение;
• защита электрических контактов и устройств от пыли/влаги – IP 54;
• прямое присоединение к горелке с помощью фланца DN 100;
• диапазон давления на горелку: 15-120 мбар;
• высокая точность регулирования;
• настройка реле минимального давления в пределах: 24-250 мбар;
• эксплуатация при температурах внешней среды -10...+60 С°.

Периодичность техобслуживания

Плановая очистка фильтра газовой рампы с заменой фильтроэлемента на новый осуществляется не менее одного раза в год. Внеплановое ТО проводится при значительном перепаде давления (более 100 мбар) на фильтре.
