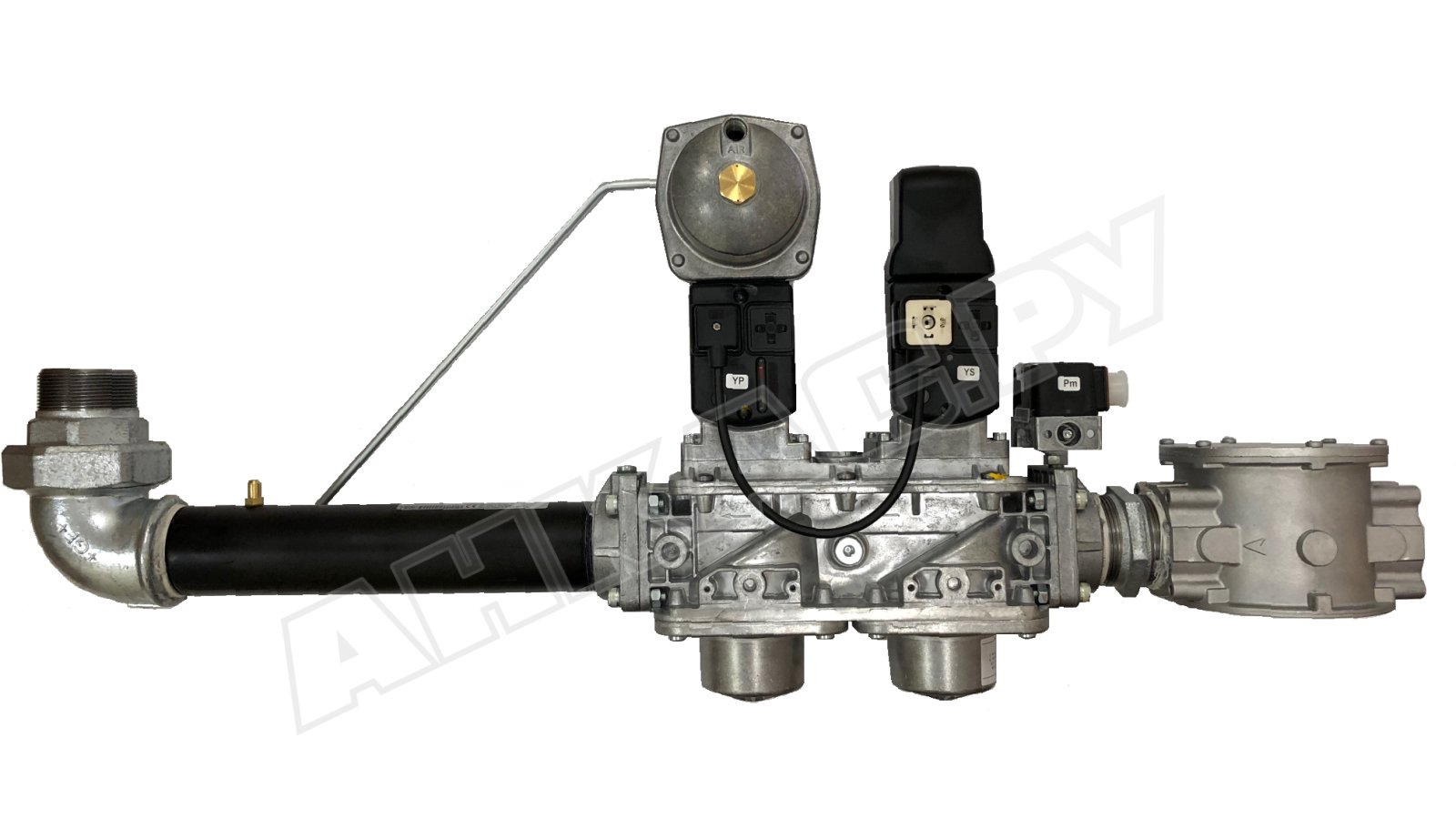

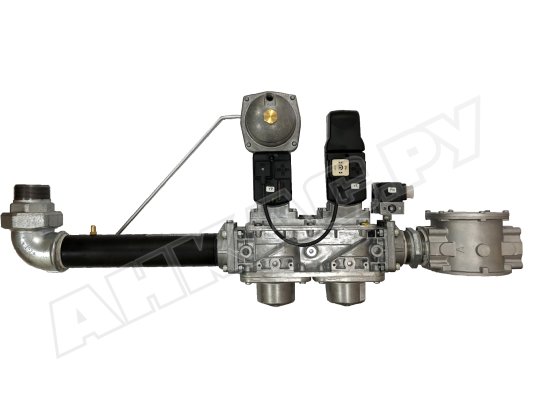

Газовая рампа Baltur MM40.150 D120S F100

Газовая рампа Baltur MM40.150 D120S F100 применяется в промышленных системах теплоснабжения для безопасного запуска горелки, поддержания стабильных параметров давления газа, герметичного перекрытия потока, контроля утечек. Объединяет в компактном корпусе несколько устройств с разными функциями. Встраивается в одноступенчатые газовые или комбинированные горелки.

Комплектация многофункционального устройства

Газовая рампа собрана из надежных и долговечных комплектующих. Оснащена фильтром тонкой очистки, реле минимального давления, запорным клапаном, клапаном безопасности с регулятором давления, реле контроля герметичности, реле максимального давления. В комплект входят фланцевое колено, импульсная трубка, фланец для монтажа на горелку.

Характеристики и особенности:

• среда: природный, сжиженный газ;
• одноступенчатый режим эксплуатации;
• компактная комбинированная конструкция;
• минимальное и максимальное давление газа на входе: 200 мбар и 500 мбар;
• рабочее напряжение: 220 В, -15%, +10%;
• уровень защиты электрооборудования от пыли/ влаги - IP 54;
• регулировка выходного давления в диапазоне 15-120 мбар;
• высокая точность регулирования;
• электроподключение автоматических клапанов: раздельное;
• присоединение к горелке с помощью фланцевого колена;
• соединительные параметры: DN 100, DN 150;
• диапазон регулировки реле давления/ контроля герметичности: 24-250 мбар;
• допустимые температуры эксплуатации: -10...+60 С°.

Функционал

• На входе потока установлен фильтр, удаляющий из газа все мелкие загрязнения. Регулируемое реле минимального давления отслеживает давление на входе газа. Срабатывает при падении давления ниже допустимого значения.
• Клапаны безопасности, смонтированные последовательно по ходу движения газа, обеспечивают предохранительно-запорную функцию. Открываются и закрываются по команде топочного автомата при поступлении напряжения. Имеют независимое управление.
• Первый клапан только отсечной, второй - отсечной с функцией регулировки давления. Оба газовых клапана быстро закрываются при потере напряжения.
• Реле контроля герметичности установлено между э/м клапанами и проверяет плотность их прилегания в закрытом положении. При обнаружении утечек подает сигнал менеджеру горения для защитной блокировки системы.
• Регулируемое реле максимального давления смонтировано на выходе газовой рампы. Срабатывает при превышении давления газа установленной величины.

Монтаж в систему

Фиксация к горелке осуществляется с помощью фланцевого колена. Газовая рампа может размещаться снизу/ сверху, справа/ слева от горелки, исходя из конструктивных особенностей и удобства техобслуживания. Интеграция в газопровод осуществляется с применением аксиального компенсатора BTGA и газового шарового крана BTVS (опции), что защищает газопровод от вибраций, компенсирует несоосность, устраняет механические напряжения.

Техобслуживание

Фильтр газовой рампы необходимо ежегодно разбирать и очищать от загрязнений, при необходимости заменять фильтроэлемент. Периодичность планового обслуживания повышается при большом (от 100 мбар) перепаде давления на фильтре.

Достоинства:

• объединение нескольких устройств в компактной конструкции;
• герметичное перекрытие газопровода, безопасная эксплуатация горелки;
• широкий диапазон регулировки выходного давления;
• контроль минимального и максимального давления газа;
• высокая точность регулирования;
• встроенный контроль герметичности клапанов;
• надежная защита контактов и оборудования от пыли и влаги;
• обслуживаемый микрофильтр.
