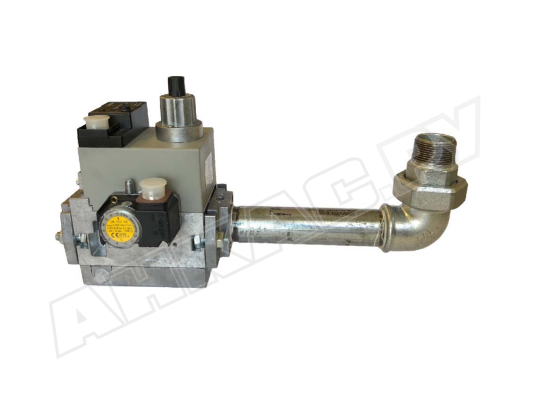

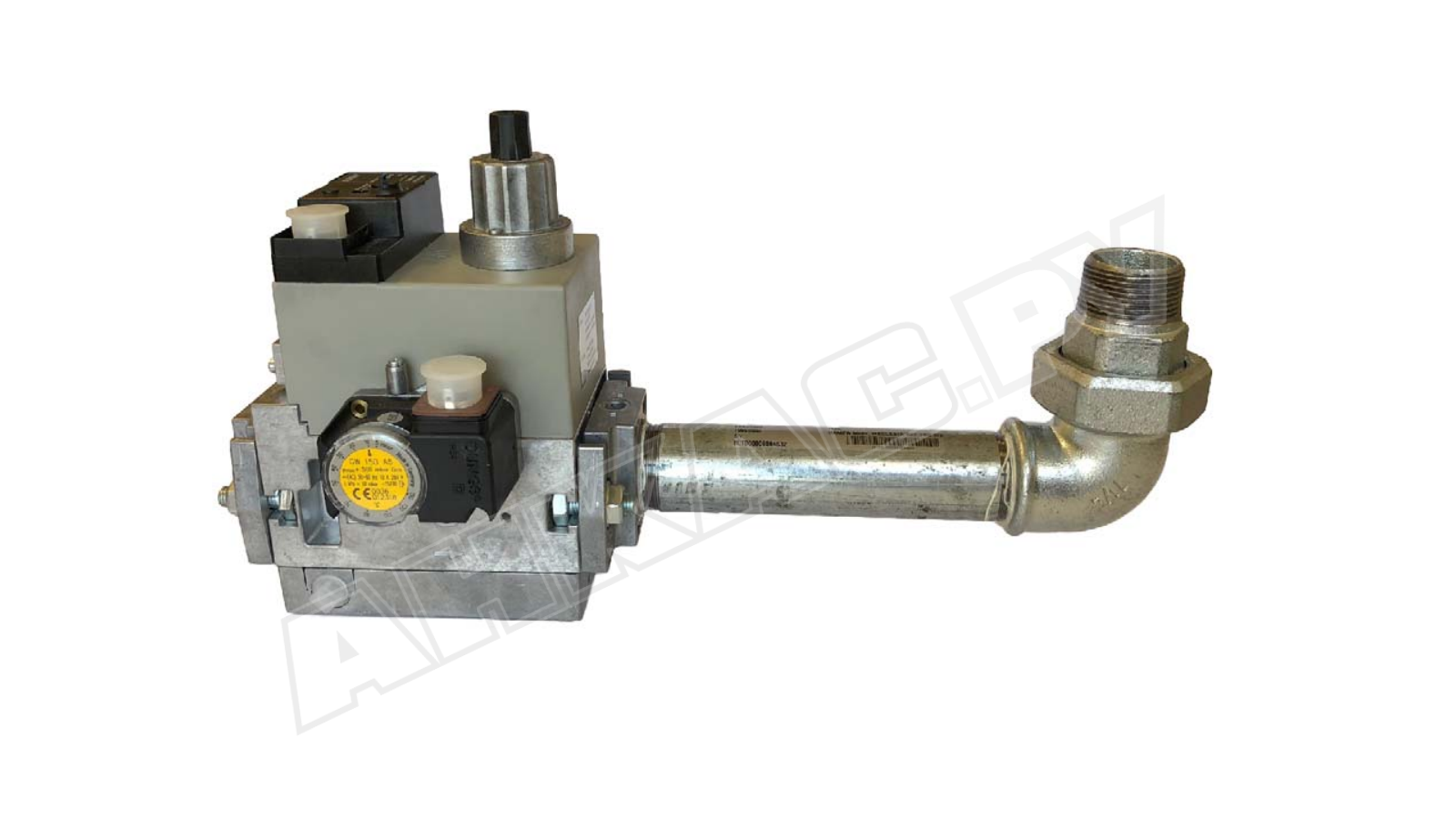

Газовая рампа Baltur MM407 F20S R3/4

Газовая рампа Baltur MM407 F20S R3/4, арт: 19990555 выполняет функции стабилизации давления, безопасной эксплуатации, регулирования расхода газа и контроля на утечки. Герметично и быстро перекрывает поток при возникновении сбоев и угроз. Рассчитана на использование в газовых, комбинированных горелках с одноступенчатым регулированием мощности.

Особенности и основные параметры:

• рабочая среда: метан, сжиженный газ;
• одноступенчатый тип регулирования мощности;
• максимальное давление газа в магистрали подачи - 360 мбар;
• минимальное входное давление газа - 30 мбар;
• рабочее напряжение: 230 В, -15%, +10 %;
• электромагнитные клапаны класса А гр. 2 с раздельным управлением;
• защита электрического оборудования от пыли и влаги класса IP 54;
• резьбовой способ соединения, Rp 3/4";
• выходное давление: 4-20 мбар;
• регулировка реле миним. давления/ контроля герметичности в диапазоне: 24-250 мбар.

Подробнее о газовой рампе

• В состав газовой арматуры входит блок э/м клапанов с фильтром в моноблочном исполнении, реле минимального давления с функцией контроля герметичности, регулятор давления, стабилизатор давления, регулятор скорости подъема, крепежный фланец, колено, штуцер.
• Основной и предохранительный клапаны с отдельным электрическим подключением смонтированы последовательно по ходу движения потока. Открываются при подаче напряжения при розжиге горелки. Управляет работой клапанов менеджер горения.
• Перед поступлением на первый клапан газ очищается от мелких загрязнений, проходя через фильтр.
• Первый газовый клапан выполняет функцию стабилизатора давления. Присоединен к мембране и регулировочной пружине. Второй клапан снабжен регулятором для управления пропускаемым объемом газа. Регулировка скорости открытия осуществляется с помощью гидравлического замедлителя.
• При отсутствии напряжения электромагнитные клапаны быстро закрываются усилием пружин.
• Реле выполняет две функции: контролирует достаточность давления газа на входе в арматуру и проверяет клапаны на утечки. Отправляет на автоматику горелки сигнал о снижении давлении газа и потере герметичности клапанов в закрытом положении.

Установка

Газовая рампа подсоединяется к горелке. Может размещаться в различных положениях, с учетом конструкции горелки: снизу/ сверху, с поворотом влево или вправо, вдоль оси горелки.

При монтаже газовой арматуры следует учесть направление потока газа, которое должно совпадать со стрелкой на корпусе. Операции по монтажу и настройке газовой установки должен выполнять только квалифицированный персонал.

При установке используется специальная антивибрационная вставка, исключающая передачу вибраций на газопровод и компенсирующая отклонение осей соединяемых элементов.

Условия эксплуатации

Газовая рампа Baltur MM407 рассчитана на внешние температуры -15...+70 С° при использовании в системах сжигания природного газа и 0...+70 С° в установках, потребляющих сжиженный газ.

Регулярность сервисных операций

Газовый фильтр требует регулярного обслуживания. Плановое ТО проводится один раз в год. Необходимость внеплановой очистки фильтра и замены фильтрующего элемента возникает при заметном падении давления после фильтра.
