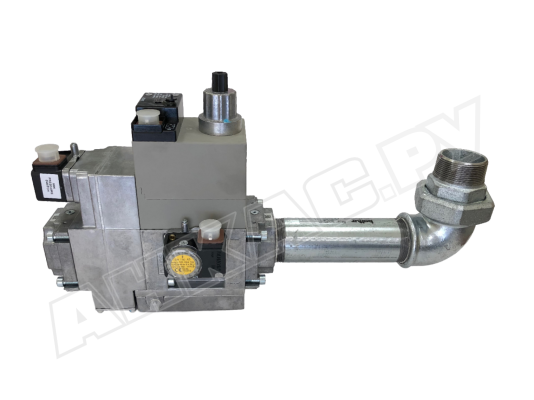

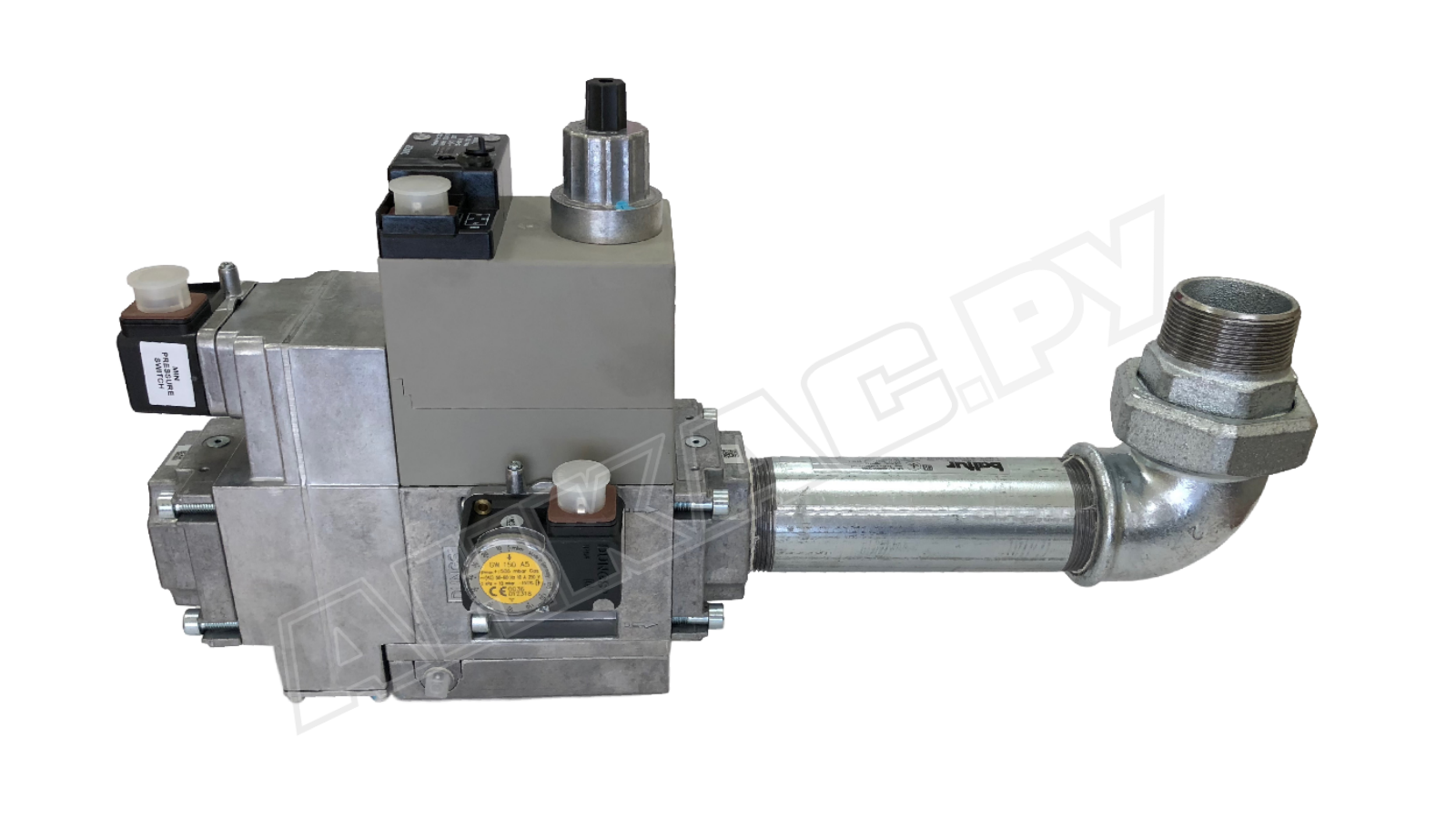

Газовая рампа Baltur MM415 C20S R6/4

Газовая рампа Baltur MM415 C20S R6/4, арт: 19990582 устанавливается на газовую одноступенчатую или комбинированную горелку. За счет комбинированной конструкции обеспечивает выполнение различных функций безопасности и регулирования потока. Стабилизирует давление, регулирует расход газа, герметично перекрывает газопровод, контролирует клапаны на утечки.

Подробнее о газовой рампе

• Газовая рампа Baltur MM415 состоит из газового фильтра, реле миним. давления, стабилизатора давления, двух электромагнитных запорных клапанов, регулятора расхода с возможностью настройки скорости открытия 2-го клапана, реле контроля герметичности, газового колена, монтажного фланца, измерительного штуцера.
• Газовые клапаны размещены друг за другом по ходу движения потока. Газ на входе в арматуру подвергается очистке от грязи благодаря встроенному фильтру. Клапаны открываются при подаче напряжения при розжиге горелки. Управление осуществляется топочным автоматом.
• На первом клапане происходит стабилизация давления благодаря колебанию мембраны и усилию рабочей пружины. Второй клапан с регулировкой хода управляет расходом газа, поступающего для горения. Скорость открытия клапана регулируется При недостаточности напряжения или обесточивании клапаны быстро закрываются.
• Размещенное на входе в газовую рампу реле отвечает за достаточность давления газа для стабильного пламени, исключения затухания. При снижении давления за границу нормы реле срабатывает и передает сигнал автоматике для блокировки системы.
• Реле контроля герметичности проверяет клапаны в закрытом положении на утечки.

Рабочая среда

Газовая рампа рассчитана на эксплуатационные температуры: -15...+70 С° при сжигании метана. Для систем, сжигающих сжиженный газ, минимальная рабочая температура ограничивается 0°С. Низкие температуры приводят к разрушению уплотнений при использовании жидких углеводородов.

Особенности и параметры:

• рабочая среда: метан, сжиженный газ;
• напряжение питания: 220В-15%...230В+10 %;
• минимальное и максимальное давление газа на входе: 30 мбар и 360 мбар;
• одноступенчатый режим регулирования;
• настройка реле минимального давления в пределах 24-250 мбар;
• электромагнитные клапаны класса А гр. 2 с раздельным управлением;
• выходное давление: 4-20 мбар;
• защита электрических компонентов от пыли/ влаги класса IP 54;
• параметры соединения: Rp 1 1/2".

Монтаж

Газовая рампа фиксируется к горелке снизу/ сверху, с поворотом вправо/ влево. При установке следует совместить стрелку на корпусе с направлением движения потока.

Для крепления к газопроводу используется антивибрационное приспособление, не допускающее передачу вибраций от горелки, компенсирующее несоосность газопровода и арматуры, устраняющее механические напряжения. Перед ним размещается шаровой кран. Аксиальный компенсатор BTGA и газовый кран BTVS приобретаются дополнительно, с учетом параметров присоединительного отверстия.

Основные достоинства:

• компактные габариты;
• совмещение нескольких устройств в одной конструкции;
• высокая надежность каждой детали и сборки;
• простой монтаж в систему;
• стабильные параметры давления газа;
• встроенное реле контроля герметичности клапанов;
• высокий уровень защиты от пыли/ влаги;
• регулируемое реле минимального давления.

Очистка фильтра

Периодичность техобслуживания встроенного фильтра - не реже одного раза в год. В процессе ТО необходимо очищать фильтр от грязи и заменять фильтрующий элемент на новый. Частота обслуживания увеличивается при существенном падении давления на фильтре.
