Газовая рампа Baltur MM420 C50S-R2

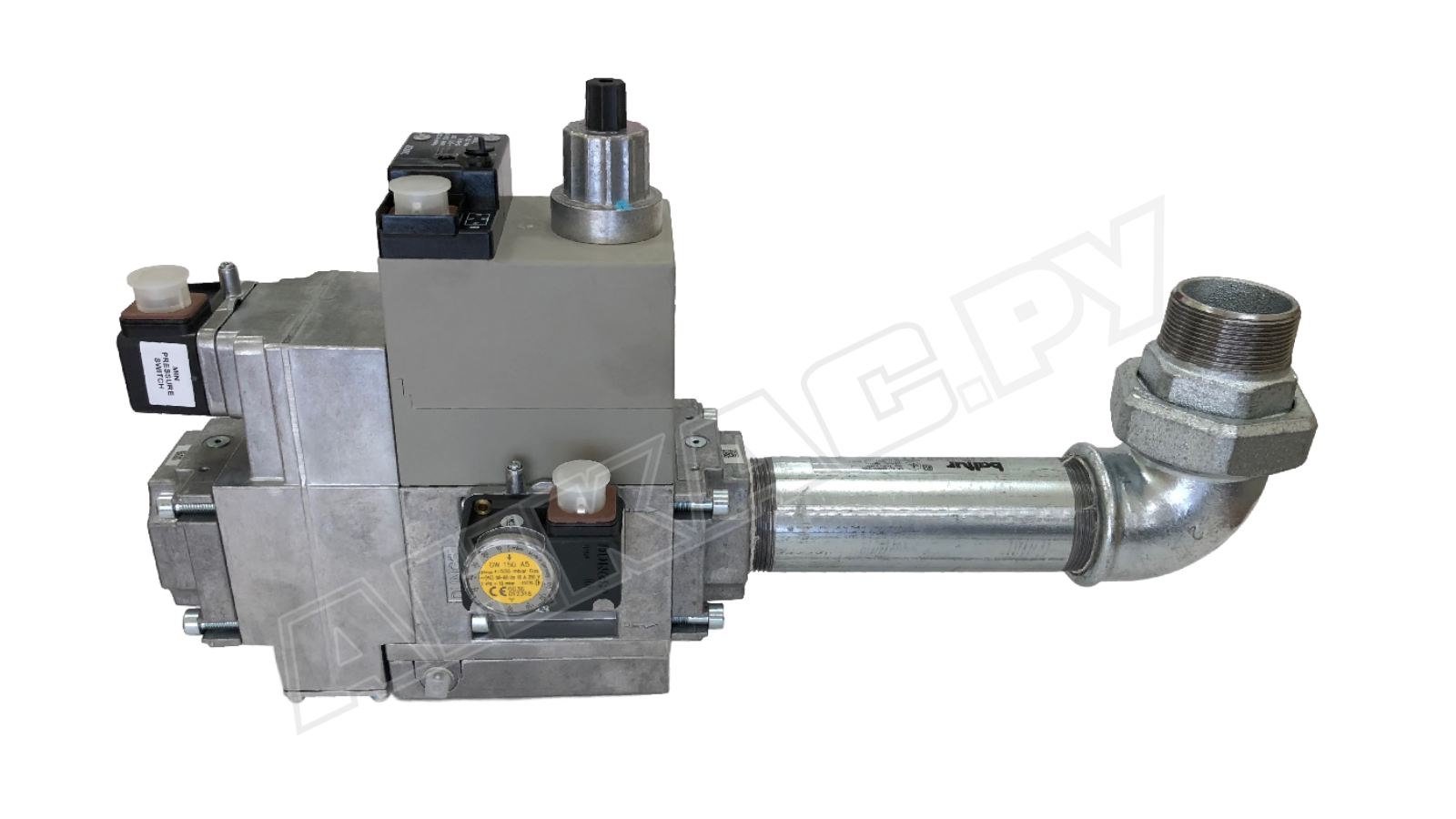

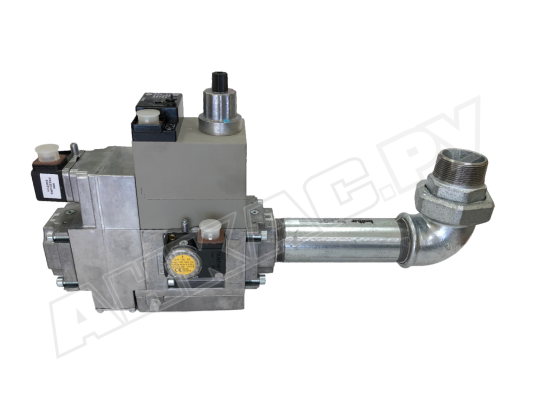

Газовая рампа Baltur MM420 C50S-R2, арт: 19990624 применяется в составе газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием мощности. Служит для безопасного управления подачей газа, регулирования расхода, поддержания стабильных параметров, герметичного перекрытия газопровода.

Комплектация

Компактная газовая арматура объединяет несколько устройств. Состоит из фильтра тонкой очистки, предохранительного запорного клапана, стабилизатора давления, реле минимального давления, реле контроля герметичности э/м клапанов, предохранительно-запорного клапана с регулятором расхода газа, монтажного колена, фланца, штуцера для замеров давления.

Подробнее о газовой рампе

• Поступающий на газовую арматуру поток проходит очистку от посторонних примесей за счет встроенного фильтра.
• Реле отслеживает достаточность давления газа с учетом заданных настроек. При недостаточности давления сигнализирует менеджеру горения для активации функции защитной блокировки.
• Электромагнитные газовые клапаны являются предохранительно-запорными, размещены последовательно по ходу движения потока. Клапаны открываются при поступлении на них электропитания во время розжига горелки. Управление клапанами осуществляется менеджером горения.
• На первом клапане происходит стабилизация давления за счет колебательных движений мембраны и усилия пружины. Второй клапан выполняет запорную функцию и регулирует расход газа. Ход клапана регулируется. Для настройки скорости открытия клапан оснащен гидравлическим замедлителем. В случае обесточивания клапаны быстро закрываются.
• Газовая рампа оснащена реле контроля герметичности, которое отслеживает наличие утечек когда клапаны закрыты.

Условия эксплуатации

Газовые рампы Baltur MM420 рассчитаны на условия эксплуатации:

• внешние температуры: -15...+70 С° при использовании метана;
• 0...+70 С° при работе на сжиженном газе.

Низкие температуры окружающей среды разрушают уплотнительный материал при использовании жидких углеводородов.

Особенности и характеристики:

• одноступенчатый режим регулирования;
• рабочая среда: метан, сжиженный газ;
• минимальное и максимальное давление газа на входе: 30 мбар и 360 мбар;
• электромагнитные клапаны класса А гр. 2;
• раздельное электрическое соединение э/м клапанов;
• настройка реле минимального давления в диапазоне 24-250 мбар;
• регулировка хода на втором клапане;
• рабочее напряжение: 220В-15%...230В+10 %;
• давление газа на выходе: 4-20 мбар;
• защита электрических компонентов класса IP 54;
• параметры соединения: Rp 2".

Установка в систему

Газовая рампа присоединяется непосредственно к горелке. Возможные варианты монтажа: сверху, снизу горелки, под углом вправо/ влево. При монтаже указатель на стрелке должен совпадать с направлением движения потока.

Монтаж газовой рампы в газопровод требует применения компенсатора BTGA, который исключит передачу вибраций на газопровод, компенсирует несоосность подсоединяемых элементов системы, снимет механические напряжения. Перед антивибрационной вставкой монтируется газовый кран BTVS (опции).

Проведение ТО

Плановое техобслуживание фильтра газовой рампы проводится не реже одного раза в год. В ходе ТО необходимо тщательно очистить фильтр от грязи и заменить фильтрующий элемент на новый. При резком падении давления на фильтре требуется внеплановое обслуживание.

Основные достоинства:

• компактные размеры, упрощенный монтаж;
• быстрое, герметичное перекрытие газопровода;
• надежность каждой детали и сборки;
• стабильные параметры давления газа;
• встроенное реле контроля герметичности клапанов;
• регулировка скорости открытия клапана.

Опциональные принадлежности

Купить газовую рампу Baltur MM420 можно с аксиальным компенсатором BTGA и газовым краном BTVS (не входят в базовую комплектацию).
