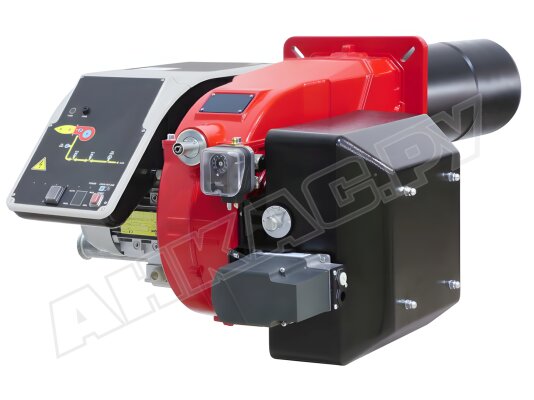

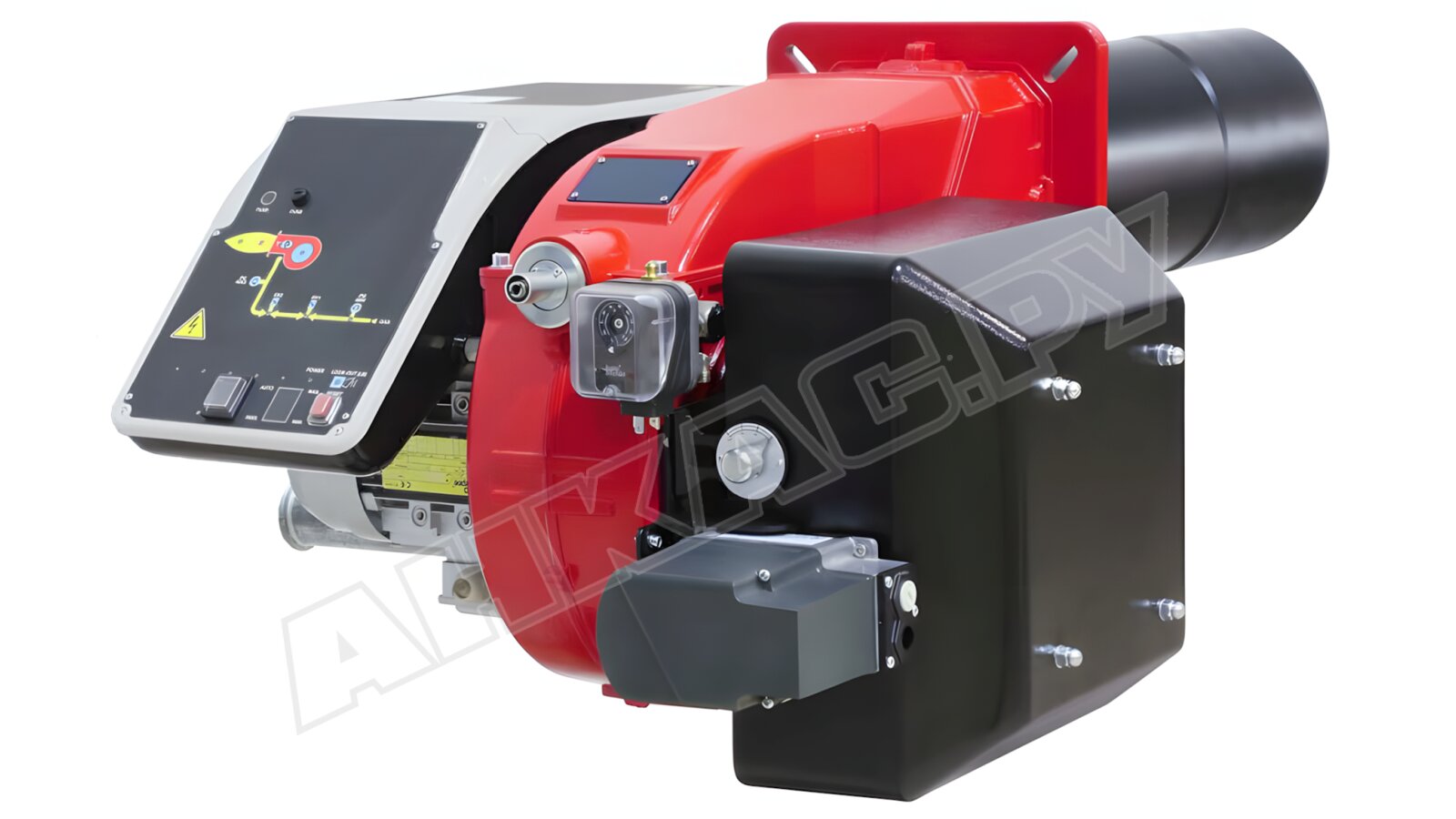

Газовая горелка CIB Unigas C120A M-.MD.SR.RU.A.1.40.EA

Газовая горелка CIB Unigas C120A M-.MD.SR.RU.A.1.40.EA вырабатывает до 1200 кВт тепловой мощности, потребляя до 127 нм³/ч природного газа. Благодаря электронной модуляции мощность плавно изменяется с учетом тепловых запросов во всем доступном диапазоне. Система контроля герметичности клапанов обеспечивает высокий уровень безопасности.

Основные характеристики:

• электронномодулируемое регулирование в диапазоне 300-1200 кВт;
• рабочая среда: природный газ;
• давление газа на входе: <360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень пыле-, влагозащиты электрических контактов: IP40;
• звуковое давление: 80 дБ (замерено на расстоянии 1 м от горелки);
• параметры подключения газа: Rp 1 ½".

Сфера применения

Газовая горелка служит для сжигания метана в промышленном отопительном, водогрейном оборудовании, технологических установках мощностью до 960 кВт. Прошла испытания в топках, соответствующих нормативу EN676. Подходит для котлов разных типов (чугунные, трехходовые, с реверсивной топкой).

Особенности:

• стандартная голова сгорания длиной 380 мм из жаростойкой стали;
• регулировка глубины установки пламенной трубы для точного размещения горелки в котле, безопасной и эффективной работы топочной установки;
• встроенный вентилятор для нагнетания воздуха на горение, получения однородной смеси газ-воздух, эффективного сгорания газа, легкого преодоления сопротивления топки;
• автоматический режим работы, управление всеми функциями топочным автоматом;
• непостоянный рабочий цикл, управляемый перезапуск не менее 1 раза в 24 часа для самодиагностики работоспособности компонентов безопасности;
• эргономичная панель с индикацией, переключателями и другими элементами управления для задания параметров и контроля стадий горения;
• отдельные каналы подачи воздуха и газа, смешивание в зоне образования пламени;
• плавное изменение мощности в зависимости от тепловых запросов по датчику температуры/ давления, экономичное потребление ресурсов;
• пропорциональное воздействие сервопривода на воздушную заслонку и дроссельный газовый клапан;
• один кулачок с варьируемым профилем для оптимизации выхода дымовых газов и получения максимального теплового эффекта;
• контроль давления газа на входе в горелку с помощью датчика-реле для исключения работы горелки при недостаточном/ избыточном давлении рабочей среды;
• отслеживание достаточности поступающего воздуха для горения с помощью реле давления;
• газовая рампа с двумя электромагнитными газовыми клапанами и устройством контроля герметичности;
• быстрый доступ к деталям огневой головы для выполнения сервисных операций.

Требования к помещению

Рабочее помещение должно обязательно проветриваться, чтобы исключить застой воздуха, вероятность образования взрывоопасных соединений. В котельной не допускается размещение легковоспламеняемых предметов, агрессивных веществ. Эксплуатационные температуры: -10...+50 °C, максимальная влажность – 80%.

Преимущества:

• электронное регулирование мощности с учетом запроса на тепло;
• сжигание газа с высокой теплоотдачей и низким объемом вредных выбросов;
• широкий диапазон регулирования для решения различных задач теплоснабжения;
• встроенный вентилятор, устойчивое горение независимо от типа топки;
• легкая адаптация под конструкцию котла;
• эргономичный дизайн, удобство настройки и контроля за работой горелки.

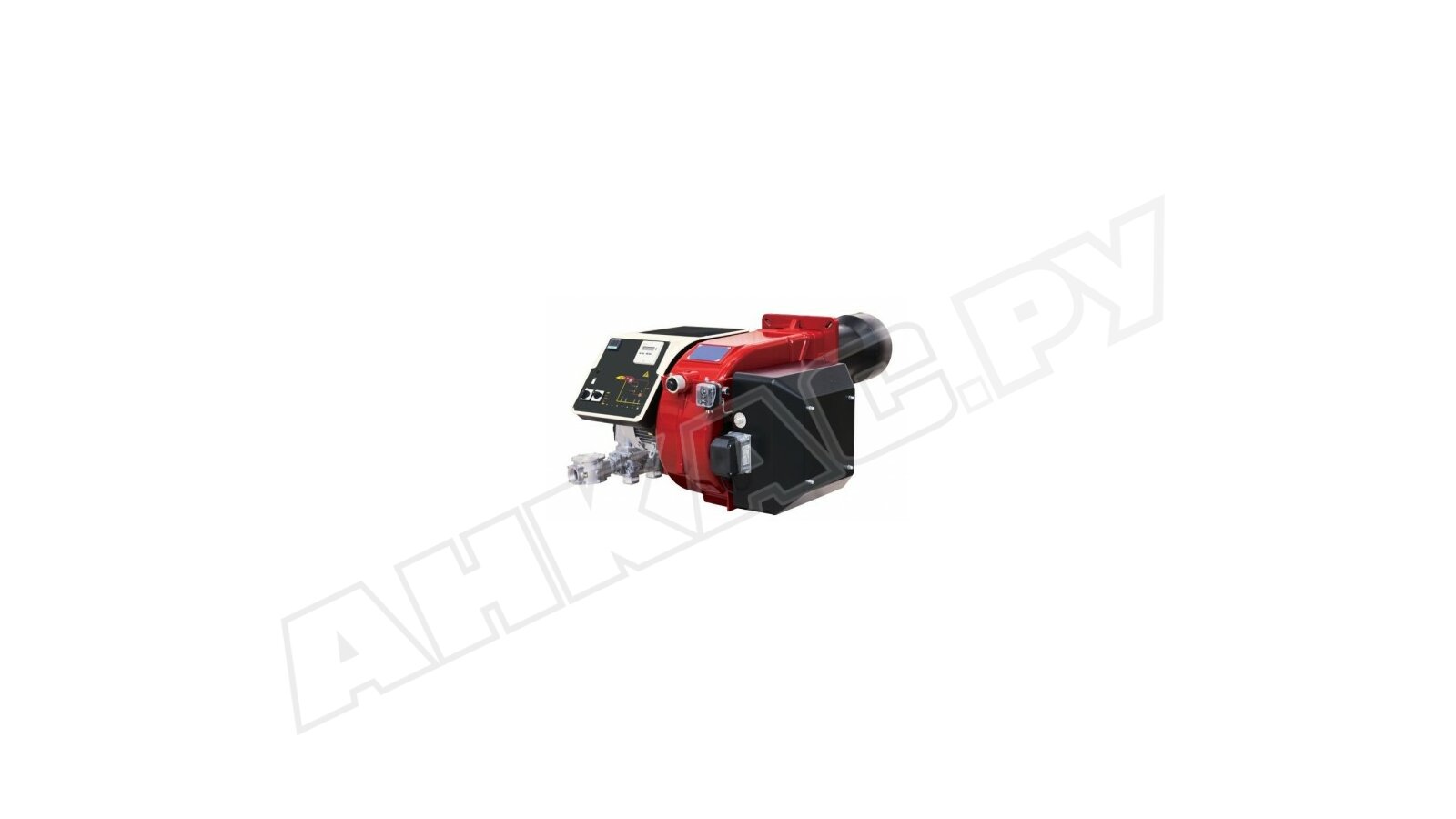

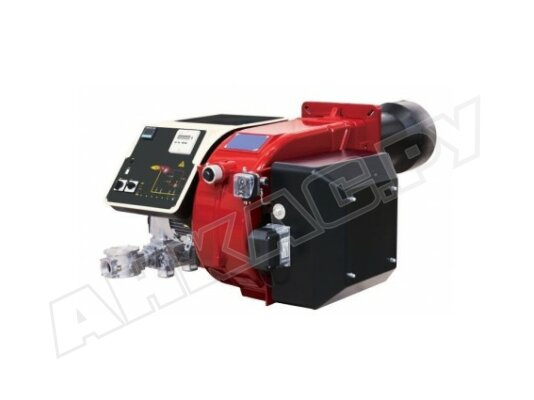

Компания CIB Unigas выпускает газовые горелки серии C120A с длинными и стандартными головами сгорания, двухступенчатым, прогрессивным и модуляционным регулированием мощности, с разными вариантами газовой рампы.
