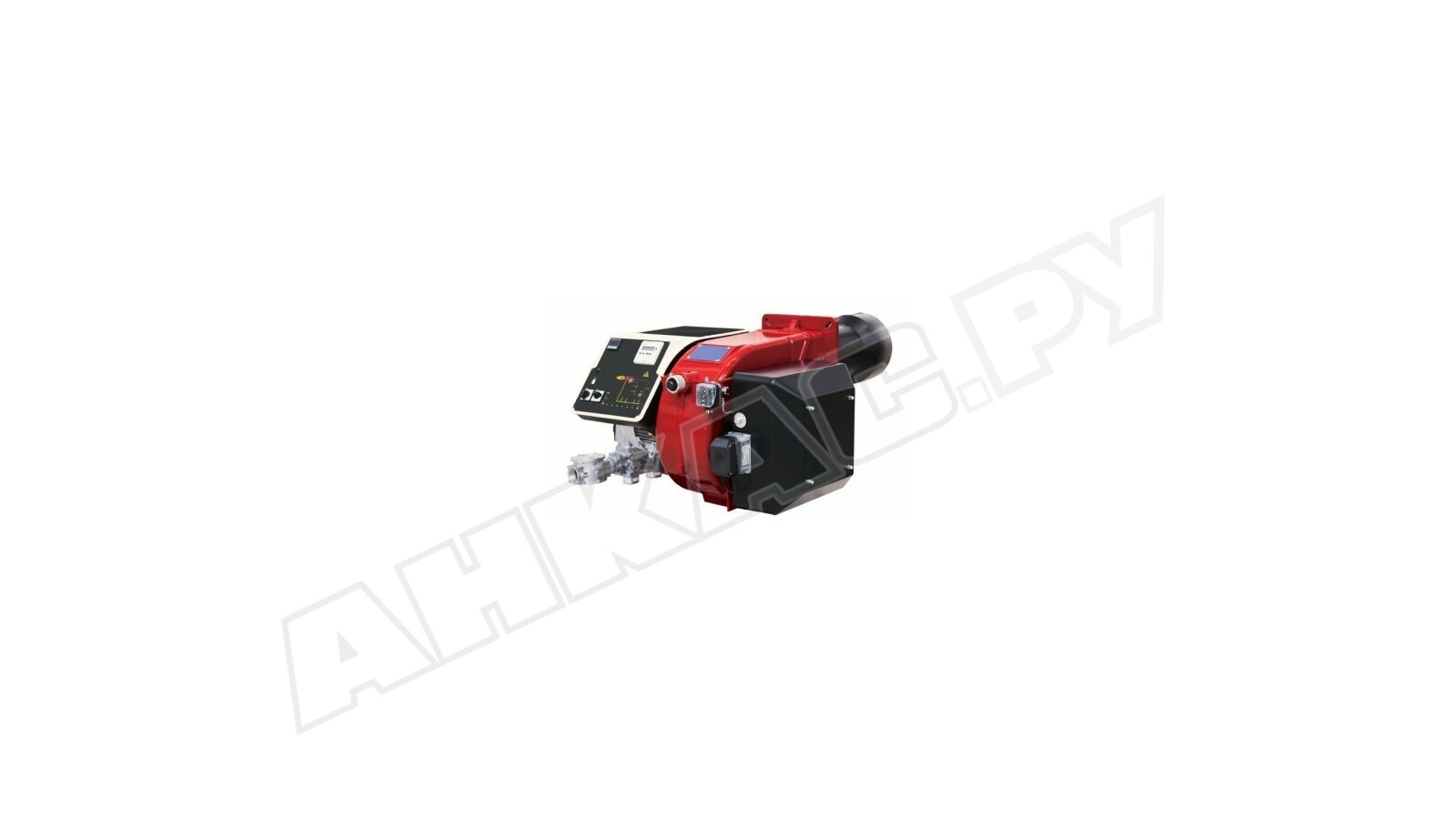

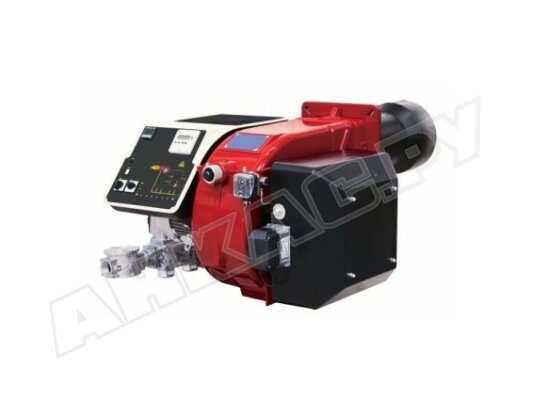

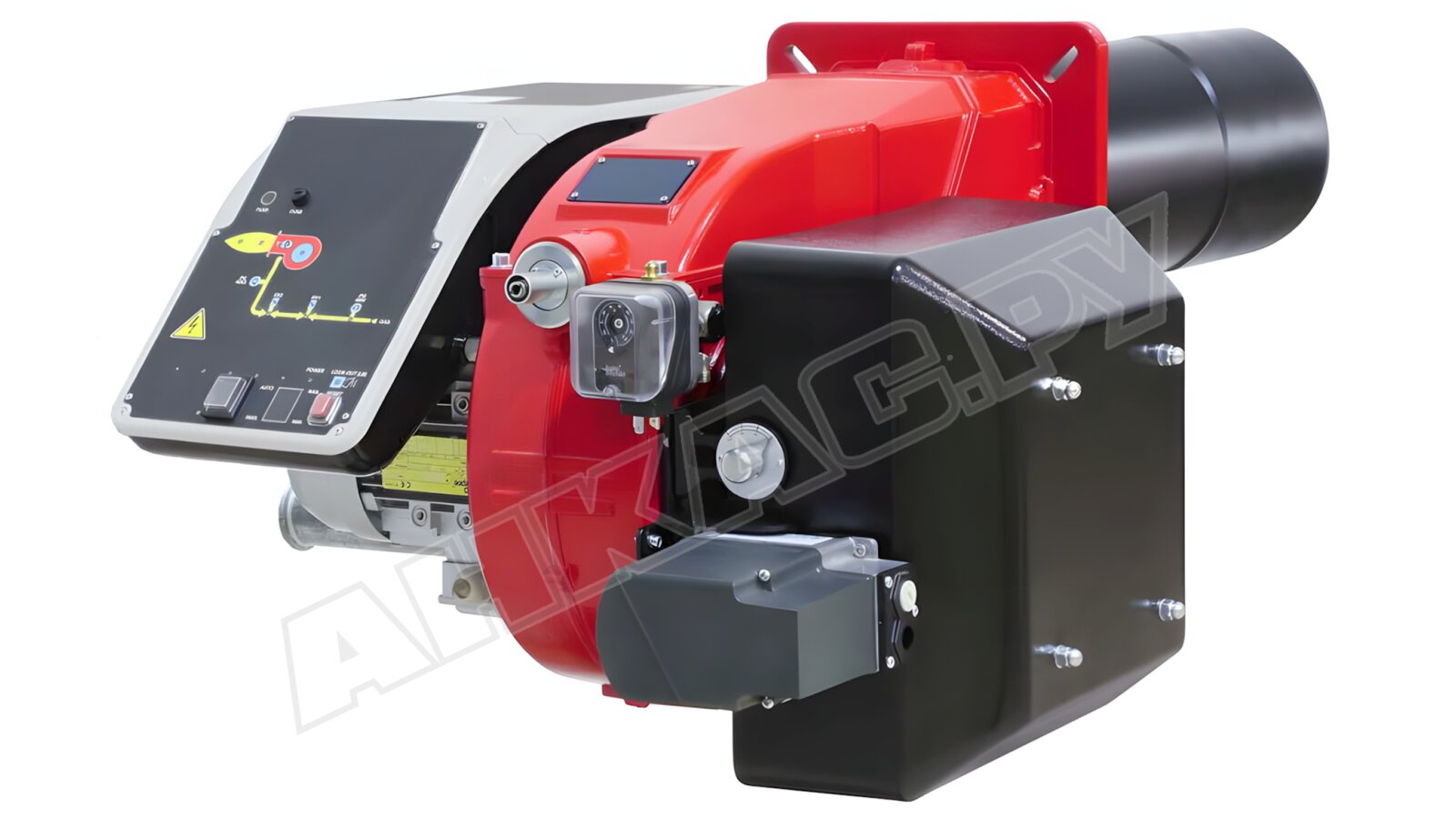

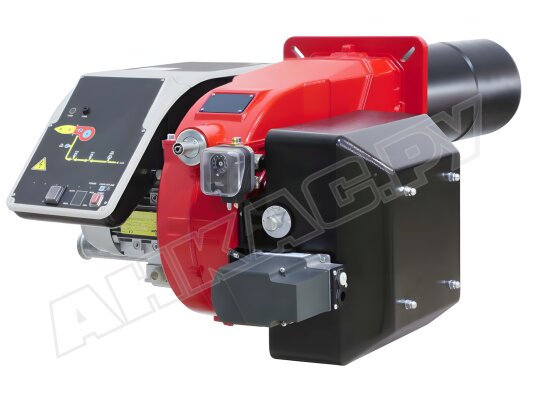

Газовая горелка CIB Unigas C120A M-.MD.SR.RU.A.1.50.EA

Газовая горелка CIB Unigas C120A M-.MD.SR.RU.A.1.50.EA, благодаря электронному модулятору, плавно изменяет мощность с учетом запроса на тепло, обеспечивая эффективную и экономичную работу котла. Поддерживает стабильное горение в топках любого типа. Модель со стандартной головой сгорания, пластиковым коробом воздухозаборника и газовой рампой с контролем герметичности. Автоматизация функций способствует эффективной, комфортной и безопасной в эксплуатации горелки.

Основные параметры:

• рабочая среда: природный газ;
• электронная модуляция мощности в диапазоне 300-1200 кВт;
• входное давление газа: < 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень шума, измеренный на расстоянии 1 метр: 80 дБ;
• защита электрических контактов от пыли/ влаги по стандарту IP40;
• температуры окружающего воздуха: -10...+50 °C, максимальная влажность: 80%.

Продуманная эргономика

Для настройки рабочих параметров, контроля за фазами горения горелка оборудована эргономичной панелью с индикацией, переключателями и другими устройствами управления.

Режим работы задается с помощью переключателя CMF на панели (1- большое горение, 2- малое горение, 3 – автоматическое управление).

Огневая голова

Газовые горелки CIB Unigas поставляются с длинной или стандартной огневой головой. Голова сгорания регулируется по глубине установки для достижения оптимального положения горелки в котлах разных типов и конструкции. Подходит для котлов с реверсивной топкой, чугунных, трехходовых.

Интегрированный вентилятор

В корпус горелки встроен вентилятор, нагнетающий воздух в топку под давлением. Благодаря эффективному наддуву достигается однородный состав газовоздушной смеси, что упрощает розжиг, способствует стабильному горению пламени без пульсаций в камерах сгорания всех типов.

Газ и воздух поступают по отдельным каналам и смешиваются в камере сгорания. Электрический сервопривод воздействует пропорционально на воздушную заслонку и дроссельный газовый клапан. Снабжен кулачком с варьируемым профилем для оптимизации показателей отработанных газов и достижения максимального теплового эффекта.

Автоматизация и безопасность

Газовая горелка работает автоматически под управлением менеджера горения. Блок управления и безопасности контролирует все стадии розжига, горения, отключает горелку при рисках утечек газа и других неполадках.

Режим работы горелки: прерывистый. Как минимум один раз в 24 часа топочный автомат перегружает горелку для самоконтроля компонентов системы безопасности.

Для безопасной работы системы сжигания менеджер горения контролирует давление воздуха и газа с помощью реле давления. При отклонении от установленных параметров топочный автомат блокирует горелку.

Комплект поставки

Горелка поставляется в комплекте со стандартной (380 мм) головой сгорания, газовой рампой с двумя э/м клапанами, блоком контроля герметичности, пластиковым коробом воздухозаборника.

Сфера применения

Газовые горелки CIB Unigas служат для оснащения промышленных отопительных, водогрейных котлов, печей, паро-, теплогенераторов, технологических установок. Испытаны в камерах сгорания, произведенных по стандарту EN676. Для установки в котлы с меньшими размерами топок необходимо получить разрешение компании-разработчика.
