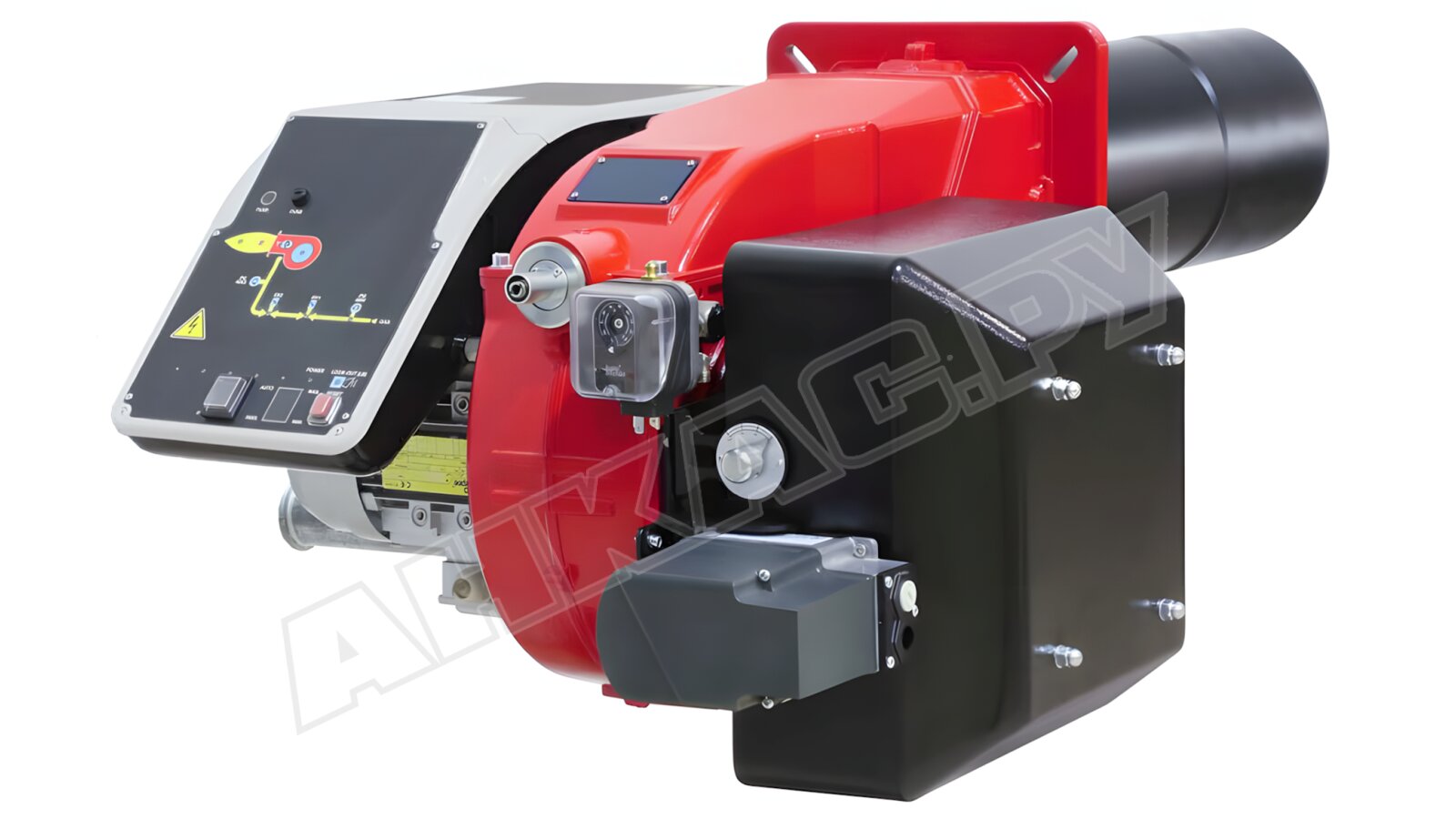

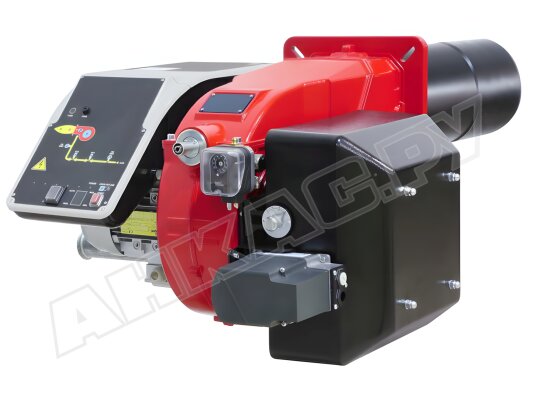

Газовая горелка CIB Unigas C120A M-.PR.LR.RU.A.1.50.EA

Газовая горелка CIB Unigas C120A M-.PR.LR.RU.A.1.50.EA с прогрессивным регулированием мощности и длинной огневой головой. Полностью автоматизирована, что делает её эффективной и безопасной в эксплуатации.

Основные параметры:

• рабочая среда: природный газ;
• 2-ступенчатое прогрессивное регулирование мощности под управлением внешнего термостата;
• диапазон регулирования: 300-1200 кВт;
• давление газа в магистрали подачи: до 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
• уровень пыле-, влагозащиты электрического оборудования: IP40;
• звуковое давление: 80 дБ (измерено на расстоянии 1 метра);
• эксплуатация в условиях температур окружающей среды -10...+50 °C.

Применение

Газовая горелка CIB Unigas подходит для оснащения котлов с реверсивной топкой, чугунных, трехходовых котлов в системах подогрева горячей воды, отопления, печах, технологических установках мощностью до 960 кВт. Испытана в камерах сгорания, соответствующих требованиям EN676.

Автоматизация функций и безопасность

Газовая горелка полностью автоматизирована. Работает под управлением менеджера горения со встроенным микропроцессором. Блок управления и безопасности контролирует работу подключенных устройств, обеспечивает взаимодействие систем и компонентов, инициирует блокировку при рисках утечек газа и неисправностях.

Горелка функционирует в прерывистом режиме. Каждые 24 часа автоматика перегружает горелку для активации функции диагностики важных элементов системы безопасности.

Реле давления газа отслеживает входящее давление рабочей среды и сигнализирует блоку автоматики о недопустимых отклонениях.

Для контроля достаточности воздуха на горение горелка оснащена датчиком-реле давления. Менеджер горения блокирует работу горелки при несоответствии давления заданному значению.

Предусмотрена проверка герметичности отсечных клапанов, активируемая при запуске горелки, для безопасного функционирования системы сжигания.

Настройка и визуальный контроль

Для удобства настройки газовой горелки и отслеживания этапов горения предусмотрена эргономичная панель с индикаторами, кнопкой перезагрузки, переключателями и другими устройствами управления.

Принудительная вентиляция

В корпус интегрирован мощный вентилятор, нагнетающий необходимый объем воздуха на горение. Благодаря принудительной подаче воздуха достигается однородный состав газовоздушной смеси, поддерживается устойчивое горение пламени в камерах сгорания разных типов.

Установка и настройка

Пламенная голова регулируется по глубине вылета, позволяя точно разместить горелку в котлах разных конструкций.

Электрический сервопривод действует пропорционально на воздушную заслонку и дроссельный газовый клапан. Один кулачок с варьируемым профилем используется для оптимизации отходящих газов и достижения высокой эффективности горения.

Комплектация

В комплектацию входит газовая горелка, газовая рампа с двумя э/м клапанами и блоком контроля герметичности, пластиковый воздухозаборник.

Горелки CIB Unigas C120A

В серии представлены газовые горелки для работы с метаном, пропаном, биогазом, с прогрессивным, 2-ступенчатым, модулирующим регулированием мощности, разными вариантами газовой рампы, пластиковым и алюминиевым воздухозаборником, длинной и стандартной огневой головой. Узнать больше о характеристиках оборудования можно у наших специалистов.
