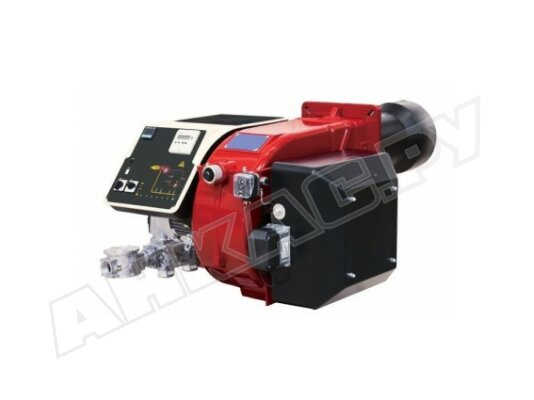

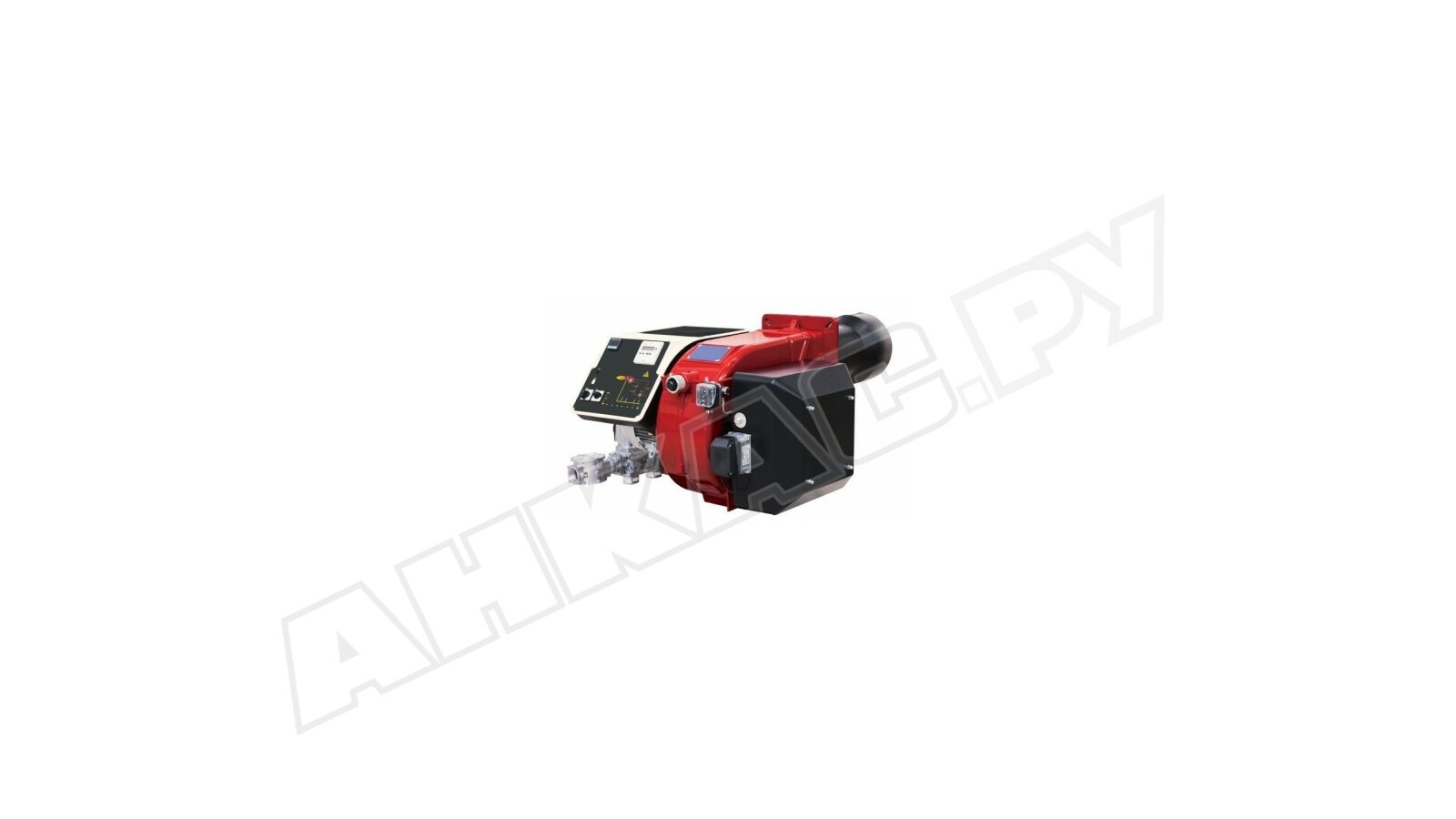

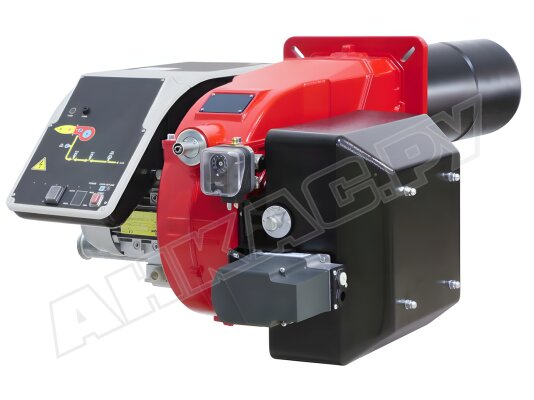

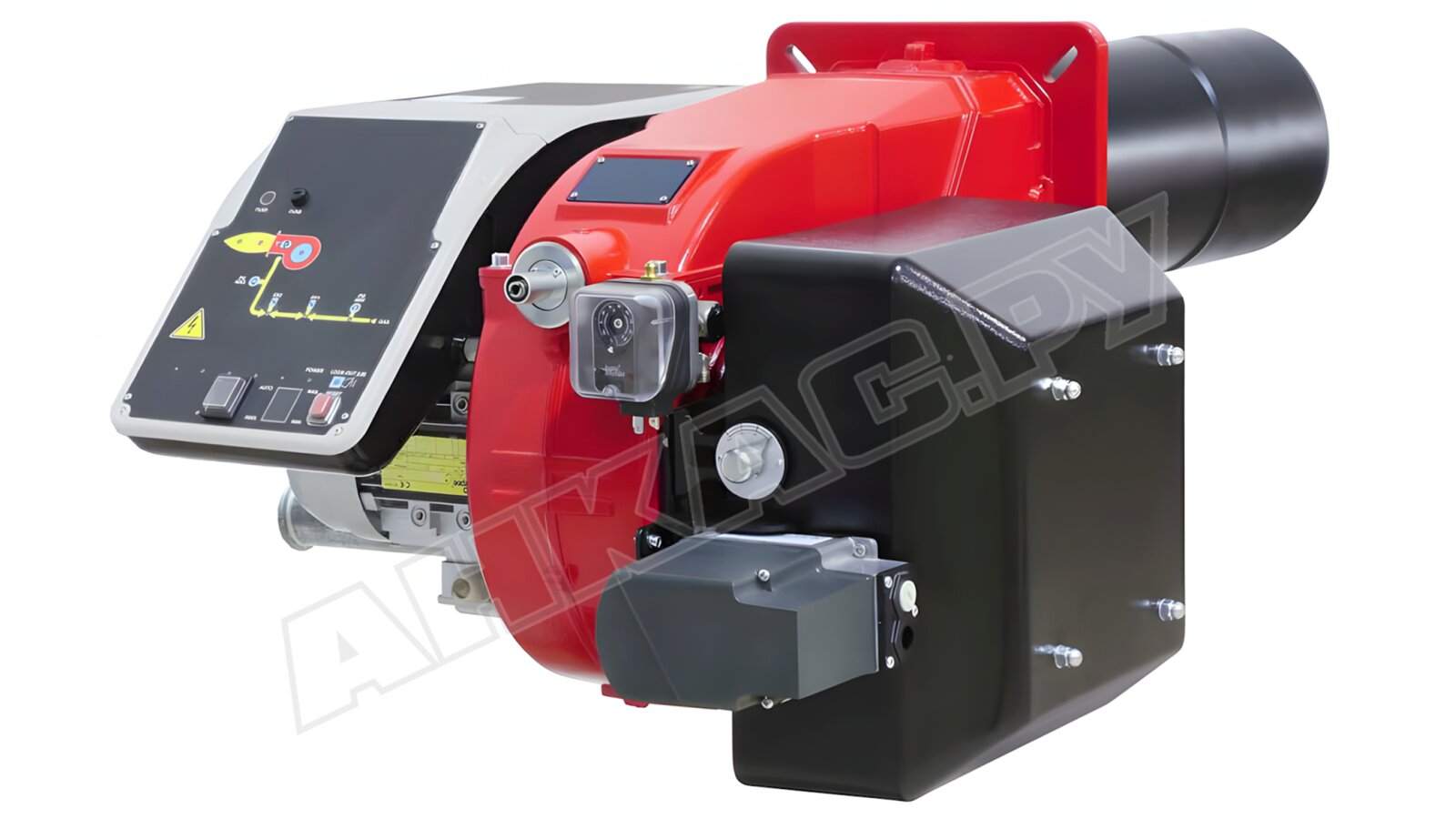

Газовая горелка CIB Unigas C85A M-.MD.LR.RU.A.0.32
- газовая
- от 230 до 850 кВт
- от 637.5 до 680 кВт
- прогрессивная
- 220 В / 380 В
- 130 кг
- 121.2x84.3x50.2 см
Описание товара
Эффективная система сжигания природного газа для промышленного применения. Работает в режиме электронной модуляции в диапазоне 230-850 кВт. Мощность плавно изменяется во всем диапазоне исходя из тепловых запросов.
Применение
Газовая горелка CIB Unigas используется для оснащения котлов разного типа и конструкции (с реверсивной топкой, чугунными, трехходовыми) мощностью до 680 кВт. Применяется для отопительных, водогрейных установок, печей, паро-, теплогенераторов. Испытана в камерах сгорания, соответствующих стандарту EN676. В случае необходимости применения для котлов с другими размерами топки, необходимо получить разрешение разработчика.
Основные параметры:
- электронная модуляция мощности;
- рабочая среда: природный газ;
- максимальное давление газа: 360/ 500 мбар (клапаны Dungs MBDLE/ Siemens VGD);
- защита электрического оборудования от пыли и влаги по стандарту IP40;
- уровень шума, измеренный на расстоянии 1 метра: 80 дБ;
- диапазон рабочих температур: -10...+50 °C.
Автоматизированное управление
Газовая горелка CIB Unigas C85A M-.MD.LR.RU.A.0.32 работает автоматически под управлением менеджера горения со встроенным микропроцессором. Топочный автомат контролирует безопасность всех стадий розжига и горения, блокирует систему при обнаружении неисправностей. Для самоконтроля важных компонентов предусмотрен прерывистый рабочий цикл. Каждые 24 часа блок автоматики инициирует перезапуск горелки для активации функции самодиагностики.
Для удобства настройки рабочих параметров и контроля за фазами горения горелкаоснащена эргономичной панелью управления. Режим работы модуляционной горелки выбирается с помощью переключателя CMF на панели (1- большое горение, 2- малое горение, 3 – автоматическое управление).
Устройство и особенности
В корпус встроен вентилятор для эффективного нагнетания воздуха в топку. За счет принудительного наддува горелка быстро зажигается, горение пламени осуществляется ровно, без пульсаций в топках всех типов. Горелка комплектуется пластиковым воздухозаборником (АБС-пластик).
Длинная огневая голова 410 мм регулируется по длине вылета для упрощения установки горелки в котлы разных конструкций. При необходимости, используется распорная деталь, позволяющая точно позиционировать горелку в теплогенераторе.
Газ и воздух проходят в камеру сгорания по отдельным каналам и смешиваются в зоне образования пламени. Для контроля достаточности воздуха встроено реле давления. Автоматика блокирует работу горелки в случае несоответствия давления заданному параметру.
Для контроля давления газа применяется реле давления (минимальное/ максимальное). Подача газа прерывается при недопустимых значениях давления.
В горелке установлен электрический сервопривод, действующий пропорционально на воздушную заслонку и дроссельный газовый клапан. Параметры горения настраиваются с помощью одного кулачка с варьируемым профилем.
Вместе с горелкой поставляется газовая рампа с двумя газовыми клапанами. Диаметр присоединения газа: Rp 1 1/4".
Преимущества:
- плавная модуляция мощности в соответствии с тепловыми запросами;
- экономичный расход ресурсов;
- встроенный вентилятор, стабильное горение пламени в любых топках;
- регулировка сопла для точного размещения горелки в котлах разных конструкций;
- эргономичный корпус с панелью управления для настройки и контроля работы;
- оснащение газовой рампой и длинной головой сгорания.
Купить горелки CIB Unigas можно для сжигания метана, пропана, биогаза. Серия представлена моделями с прогрессивным, 2-ступенчатым, модулирующим регулированием мощности, пластиковым и алюминиевым воздухозаборником, длинной и стандартной головой, газовой рампой с разными размерами присоединения и комплектацией. Обращайтесь, подберем оптимальное оснащение.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Файлы и инструкции
-
Паспорт на горелку CIB Unigas C85A M-.MD.LR.RU.A.0.32.pdfПаспорт на горелку CIB Unigas C85A M-.MD.LR.RU.A.0.32.pdf
8.11 Мб, 19.09.2024
