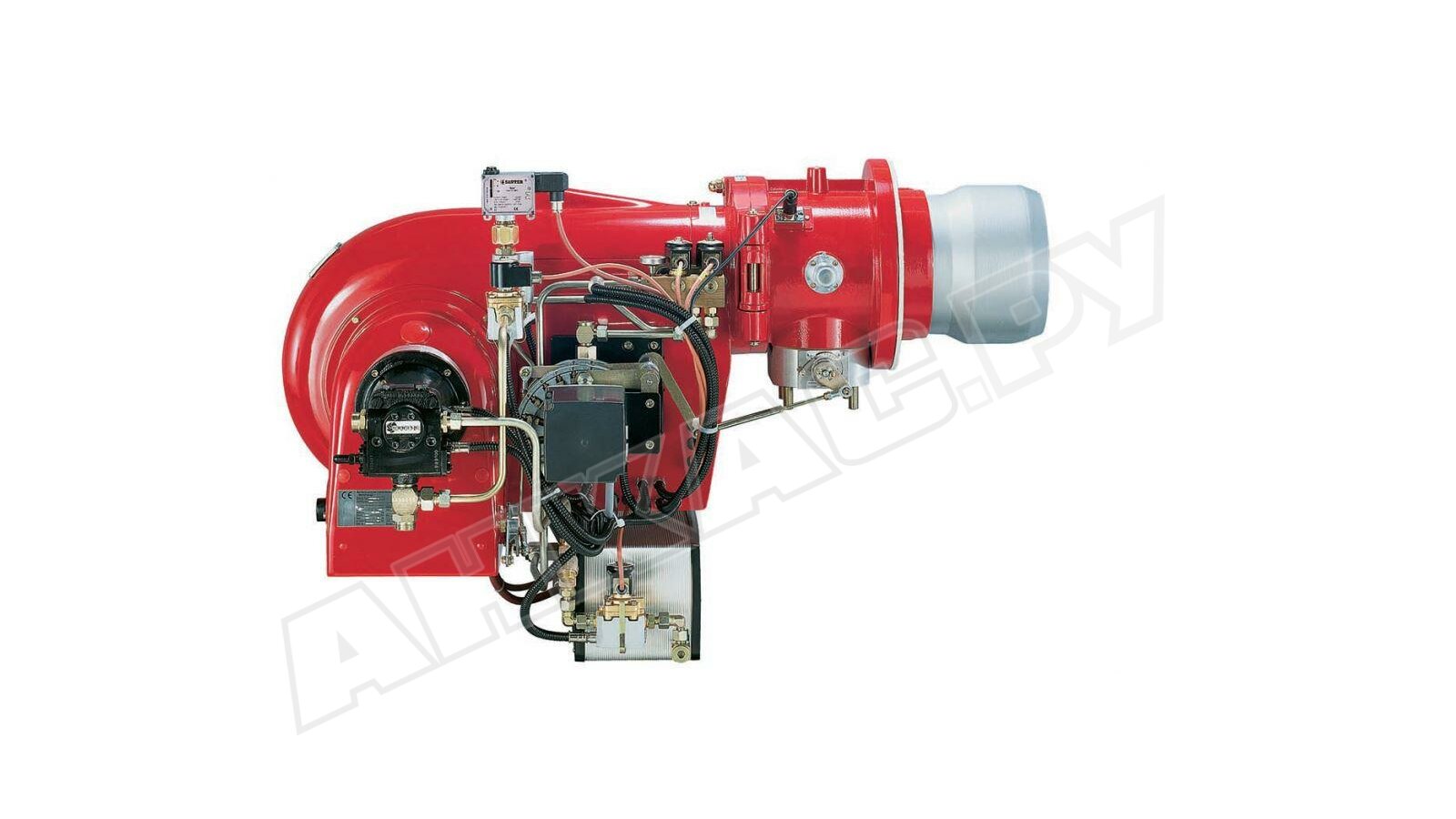

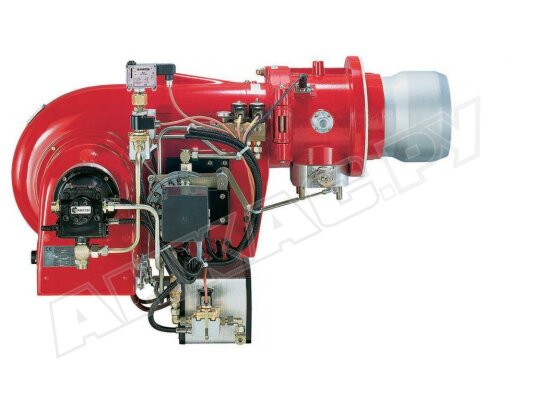

Газовая горелка Weishaupt G 10/1-D, 2, исп. ZMD

Газовая горелка Weishaupt G 10/1-D, 2, исп. ZMD, арт: 19101783 предназначена для оснащения мощных промышленных котлов. Сжигает природный и сжиженный газ с низкими выбросами оксидов азота, высоким КПД. Поддерживает стабильное пламя в любых топках.

Регулирование мощности

Мощность регулируется в плавно-двухступенчатом или электронномодулируемом режиме. Для работы на 2-х ступенях мощности устанавливаются параметры большого и малого горения в пределах рабочего диапазона. Горелка автоматически плавно переходит с низкой на высокую мощность или обратно, без резких перепадов расхода газа. В режиме электронной модуляции мощность изменяется в соответствии с запросом в тепле.

Рабочая среда

Горелка работает на природном газе Е, природном газе LL, сжиженном газе F. Для сжигания газов другого вида требуется согласование с компанией-производителем. Для перехода с метана на пропан или наоборот следует перенастроить горелку.

Параметры и особенности:

• рабочий диапазон мощности: 500-4100 кВт;
• связанное регулирование сервоприводов газа и воздуха;
• работа от сети переменного тока 230 В;
• медленное регулирование мощности, время выбега сервопривода: 20 сек. при плавно-двухступенчатом регулировании, 20 или 42 секунд при электронной модуляции;
• плавный запуск за счет подачи уменьшенного объема газа в момент включения;
• пыле-, влагозащита компонентов класса IP 54 (защита от пыли и брызг);
• микропроцессор для автоматизированного управления и контроля горения;
• функция проверки герметичности клапанов;
• встроенный коммутационный блок;
• отслеживание пламени методом ионизации;
• концевой выключатель на откидном фланце;
• легкое открытие корпуса в любую сторону, свободный доступ к головке горения;
• функция предварительной продувки;
• защита от рассеивания тепла при прерывании операций горения;
• установка в закрытых помещениях с температурой -15°...+40 °С, влажностью до 80%;
• низкий уровень звукового давления (шумоглушитель Weishaupt W-SH).

Конструкция

Горелка представляет собой единый блок со встроенным вентилятором. Двигатель специальной конструкции установлен под углом 90° по отношению к потоку воздуха.

В состав горелки входят:

• воздухозаборник, воздушная заслонка;
• вентилятор с оцинкованным колесом;
• двигатель горелки класса изоляции F, электрозащитой стандарта IP54;
• реле давления воздуха;
• устройство зажигания, электрод и кабель розжига;
• топочный автомат;
• сервопривод для регулирования подачи газа;
• сервопривод воздушной заслонки;
• электрод ионизации;
• откидываемый в обе стороны фланец для установки на котел;
• двойной э/м клапан;
• пламенная голова.

Принадлежности: уплотнение фланца, крепеж.

Газовая горелка прошла испытания, соответствует стандарту EN 676 и директивам по газовому оборудованию 90/396/EWG.

Основные достоинства горелки Weishaupt G ZMD:

• мощность регулируется плавно, в широком диапазоне;
• электронномодулируемое регулирование позволяет максимально подстроиться под запрос в тепле, минимизирует энергопотребление, износ деталей, увеличивает эксплуатационный ресурс топочной установки;
• огневая голова легкодоступна за счет открываемого в обе стороны корпуса горелки, что упрощает осмотр и обслуживание;
• горелка тихо и чисто сжигает газ, с низким выходом вредных веществ;
• мощная система наддува способствует устойчивому горению в любых камерах сгорания, с низким/ высоким сопротивлением;
• работа горелки полностью автоматизирована, что повышает надежность, безопасность и эффективность горения.

Применение

Газовые горелки для котлов отопления Weishaupt применяются в котлах отопления, водогрейном оборудовании, паро-, теплогенераторах, различных технологических установках, потребляющих природный и сжиженный газ. Благодаря способности преодолевать высокое сопротивление в топке горелка, в первую очередь, применима в мощных современных котлах.
