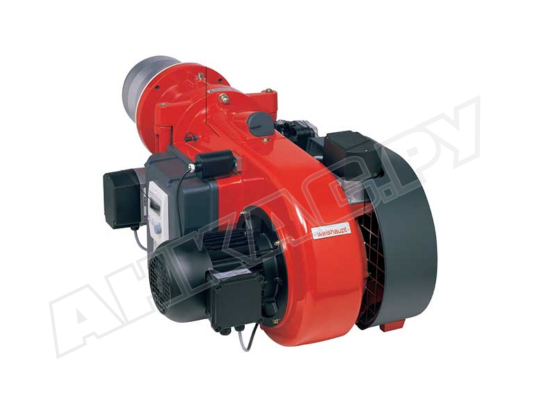

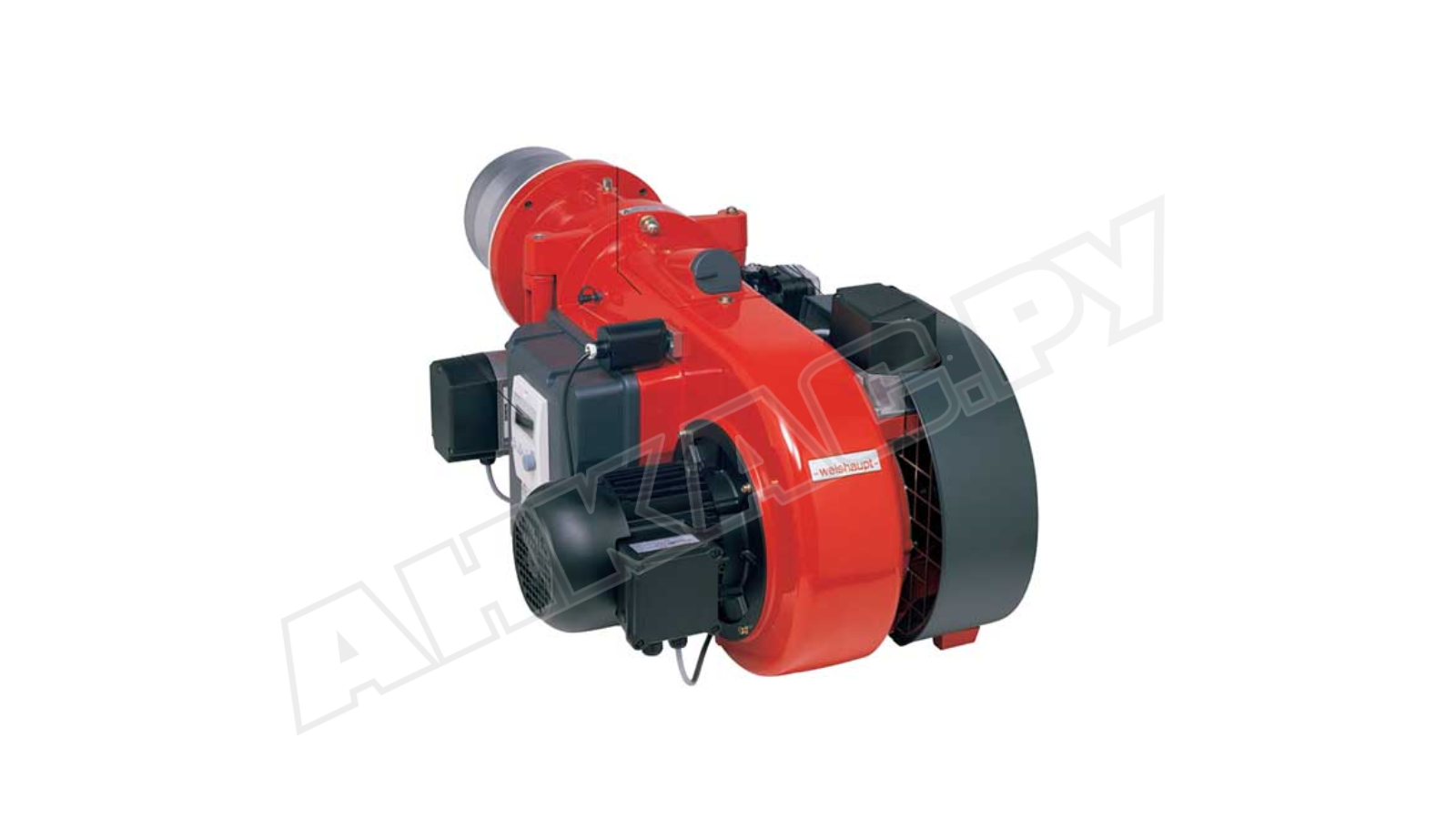

Газовая горелка Weishaupt WM-G 10/3-A, 3/4, ZM

Газовая горелка Weishaupt WM-G 10/3-A, 3/4, исп. ZM, арт: 21711030-10001000 является усовершенствованной версией горелок серии Monarch, более компактной, малошумной и эффективной. Все важные компоненты расположены в легкодоступных местах для удобства настройки и обслуживания. Встроенный микропроцессор обеспечивает высокую точность управления, а устройство контроля герметичности газовых клапанов способствует безопасной эксплуатации. Горелка сжигает газ с низким выходом загрязняющих веществ.

Основные отличия серии WM-G

• Уменьшенные габариты по сравнению с горелками сопоставимой мощности предыдущего поколения.
• Цифровой менеджер горения для всех типоразмеров представленной линейки.
• Низкий уровень шума за счет установки шумоглушителя в воздушный канал.
• Увеличение мощности вентилятора благодаря усовершенствованной системе забора воздуха.
• Комплектация настроенным по мощности устройством смешивания.
• Электронное связанное регулирование воздуха и топлива, оптимальный состав топливовоздушной смеси.
• Повышенный уровень защиты электрических компонентов от пыли и влаги. Класс IP54.

Регулирование мощности

Газовая горелка работает в режиме электронной модуляции. Мощность изменяется с учетом потребности в тепле во всем рабочем диапазоне, что обеспечивает максимальную адаптацию под тепловые запросы. За счет электронного регулирования состава газовоздушной смеси снижается потребление энергоресурсов, расширяются возможности применения.

Допустимые виды топлива

Газовые горелки для котлов отопления Weishaupt WM-G рассчитаны на работу с природным газом E/LL, сжиженным газом B/P.

Подробнее о горелке

• Горелка отличается высокой эксплуатационной надежностью. Сертифицирована по ГОСТу и разрешена Ростехнадзором для использования внутри страны.
• Применение специального дизайна корпуса с открывающимся воздушным каналом и новой системы управления воздушной заслонки позволило добиться повышения давления воздуха вентилятором, за счет этого, и мощность горения, несмотря на компактность конструкции.
• Уменьшенный уровень шума достигнут благодаря линейной характеристике в нижнем диапазоне мощности одновременно с применением в канале всасывания шумоглушителя.
• Автоматический режим работы и высокую точность управления обеспечивает цифровой менеджер горения. Он управляет всеми процессами, контролирует горение пламени, давление газа и воздуха, герметичность клапанов, диагностирует работу системы и блокирует горелку при обнаружении сбоев.
• Корректировка рабочих параметров горелки осуществляется с помощью блока управления и индикации, связанного с менеджером горения с помощью информационной шины.
• Встроенный интерфейс позволяет передавать информацию на системы управления высшего уровня. Возможен вариант дистанционного управления и контроля за работой горелки.
• В комплектацию входит блок контроля герметичности, который проверяет клапаны на утечки после штатного выключения, перед запуском горелки, если этому предшествовало аварийное отключение (в т. ч. вследствие низкого напряжения).
• Двигатель горелки приводит во вращение колесо вентилятора. В моделях без частотного регулятора топочный автомат управляет внутренним силовым контактором или комбинацией звезда/ треугольник. Горелки с регулятором частоты запускаются от частотного преобразователя.
• Для удобства доступа к основным компонентам предусмотрено двухстороннее открытие корпуса (влево или вправо). Концевой выключатель на корпусе исключает запуск открытой горелки.

Основные параметры и особенности:

• диапазон модуляции мощности: от 125 до 900 кВт;
• питание от электрической сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• уровень шума – не более 83 дБ;
• параметры соединения: Rp ¾";
• потребляемая мощность двигателя при эксплуатации: 1,83 кВт;
• совместимость с камерами сгорания с низким и высоким сопротивлением;
• режим самодиагностики неисправностей;
• электронный розжиг, контроль пламени методом ионизации;
• 2 класс по объему выбросов NОх по стандарту EN 676;
• мягкий беспроблемный запуск;
• связанное электронное регулирование топлива и воздуха;
• эксплуатационные температуры: -15°...+40 °С.

Применение

Газовая горелка предназначена для оснащения систем отопления, водогрейных установок, генераторов горячего воздуха, паровых котлов и других промышленных теплогенераторов.

Достоинства:

• электронная модуляция мощности;
• экономичный расход энергоресурсов;
• гибкие возможности регулирования в широком диапазоне;
• полностью автоматическая работа;
• повышенная мощность наддува при более компактных габаритах;
• точное цифровое управление и контроль;
• стабильное пламя во всех типах топок;
• легкий доступ к основным компонентам;
• защита от запуска с открытым корпусом;
• встроенный контроль герметичности клапанов.

Размещение

Газовые горелки Weishaupt WM-G могут устанавливаться только в закрытых помещениях. Для безопасной и эффективной работы системы сжигания требуется чистый воздух, без пыли и агрессивных веществ. Возможна установка системы забора извне (из другого помещения или улицы, по запросу).
