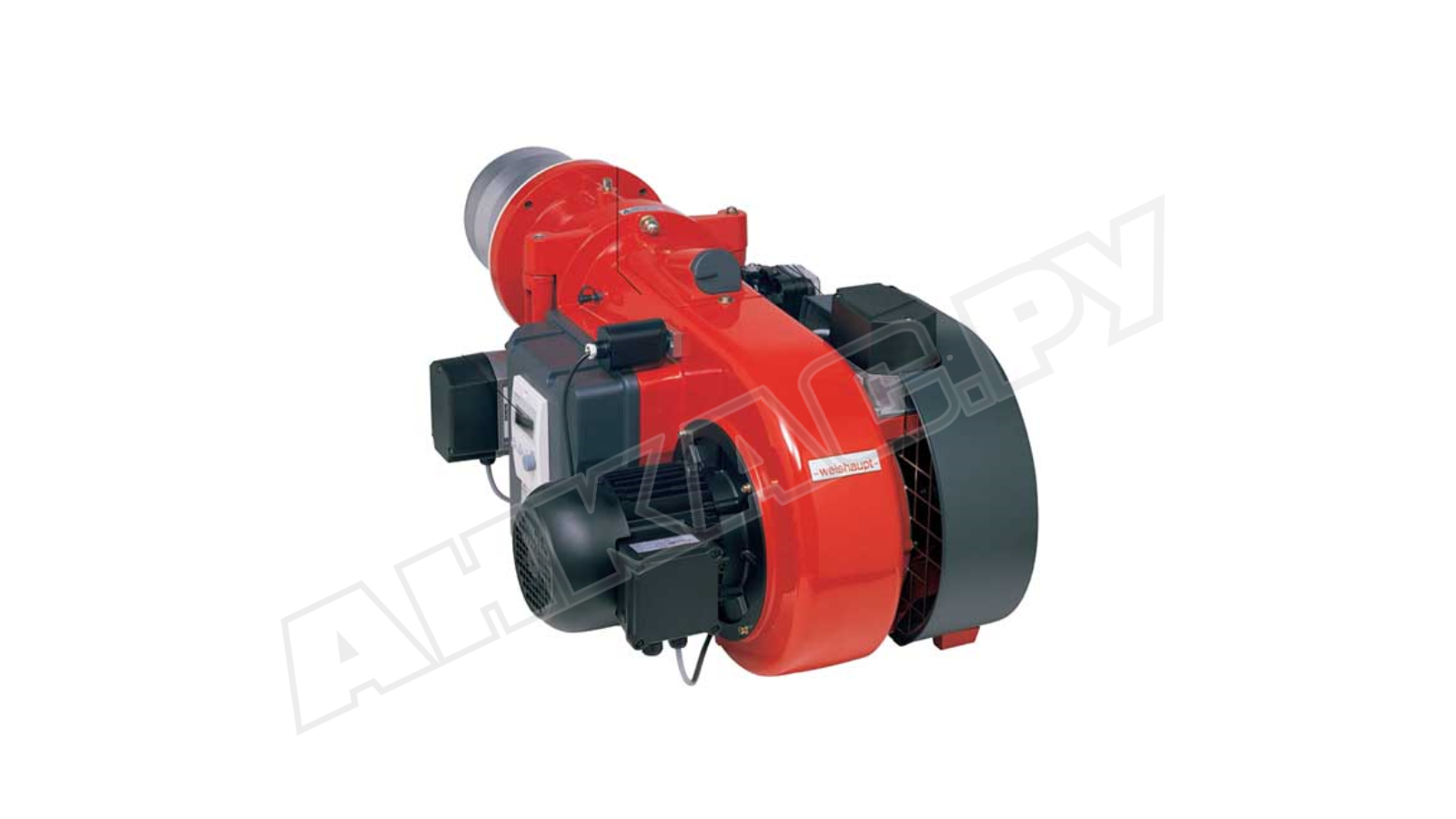

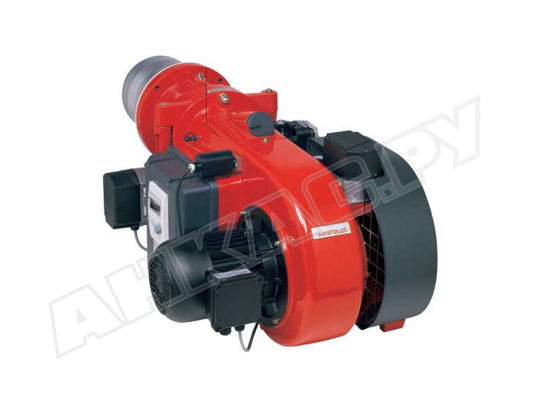

Газовая горелка Weishaupt WM-G 10/3-A, DN 100, ZM

Газовая горелка Weishaupt WM-G 10/3-A, DN 100, исп. ZM, арт: 21711030-10001008 отличается высоким уровнем экологичности, повышенной мощностью вентилятора, экономичным и эффективным горением. Работает от цифрового менеджера горения. Благодаря электронному регулятору непрерывно изменяет мощность исходя из потребностей в тепле. Подходит для топок любого типа.

Виды сжигаемого топлива

Газовая горелка Weishaupt WM-G прошла испытания на заводе и может применяться для сжигания природного газа E/LL, сжиженного газа B/P.

Серия WM-G характеризуется:

• компактным исполнением, уменьшенными габаритами в сравнении с моделями аналогичной мощности предшествующей линейки (серии Monarch);
• повышенной мощностью вентилятора за счет продуманной системы забора воздуха и схемы управления воздушной заслонкой;
• эффективной и безопасной работой под управлением цифрового менеджера горения, который входит в состав горелок любого типоразмера линейки WM;
• низким уровнем шума благодаря установке в линию забора воздуха шумоглушителя;
• оптимальным соотношением компонентов газовоздушной смеси за счет электронного связанного регулирования;
• повышенным уровнем защиты электрических компонентов от пыли и влаги, класс IP54.

Низкие выбросы вредных веществ

Горелка работает с низким выходом угарных газов в окружающую среду. По уровню выбросов оксидов азота соответствует II классу экологичности по стандарту EN 676.

Конструкция и комплектация

• Горелка собрана в компактном моноблочном корпусе. Вентиляторное колесо вращается с помощью электрического двигателя WM-D 90/90-2/1K5 мощностью 1,5 кВт. Повышенная мощность вентилятора получена за счет специально разработанной конструкции и новой схемы управления воздушной заслонкой.
• Основным управляющим органом горелки является цифровой менеджер горения W-FM 50. Он обеспечивает слаженную работу систем и компонентов, контролирует все процессы, от запуска до отключения. Немедленно реагирует на возникновение угроз, блокируя работу горелки.
• В состав горелки входят: запальный трансформатор с электродом и кабелем розжига, сервопривод с воздушной заслонкой, сервопривод газового дросселя, смесительное устройство, датчик ионизации, реле давления воздуха. Для уменьшения уровня шума предусмотрена звукоизоляция.
• Настройка работы осуществляется на блоке управления и индикации, который связан с автоматикой информационной шиной. Возможности интерфейса горелки позволяют подключаться к системе управления высшего ранга. Для обмена данными используется информационная шина или средства дистанционной передачи данных.
• В состав горелки входит газовая арматура с блоком контроля герметичности клапанов. Проверка на наличие утечек запускается после штатного отключения, перед запуском горелки, следующим после аварийной остановки.
• При отсутствии регулятора частоты топочный автомат управляет внутренним силовым контактором или комбинацией звезда/ треугольник. Горелки с регулятором частоты оборотов двигателя запускаются от частотного преобразователя.
• Расход воздуха регулируется с помощью воздушной заслонки, которая перемещается с помощью серводвигателя STE 50. При остановке горелки заслонка автоматически закрывается.
• Поворотный фланец позволяет открывать корпус горелки в любую сторону, предоставляя свободный доступ к ключевым компонентам. Концевой контакт предотвращает запуск горелки в открытом состоянии.

Место установки

Горелки линейки WM-G могут размещаться только в закрытых помещениях с температурой окружающей среды -15°...+40 °С, влажностью до 80%. Воздух для горения не должен содержать пыль, пары, агрессивные соединения. В случае невозможности обеспечить приток чистого воздуха, производитель предлагает опционально установить систему забора воздуха извне.

Основные характеристики и особенности:

• электронное регулирование исходя из тепловых потребностей;
• диапазон модуляции мощности: от 125 до 900 кВт;
• питание от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• параметры присоединения: DN 100;
• поддержание повторно-кратковременного и непрерывного режима работы;
• уровень рабочих шумов не более 83 дБ (измерен на расстоянии 1 метр);
• применение в топках с низким и высоким противодавлением;
• обязательный перезапуск для тестирования системы на наличие неполадок;
• комплектация головкой сгорания;
• электронный розжиг, контроль интенсивности сигнала пламени методом ионизации;
• низкие выбросы оксидов азота;
• плавный розжиг, оптимальные пропорции газа и воздуха.

Газовая горелка сертифицирована по европейскому стандарту EN 676, российскому ГОСТу.

Достоинства:

• электронная модуляция мощности;
• новая система подачи воздуха, повышенная мощность наддува;
• широкий диапазон регулирования;
• автоматическая работа;
• компактный, эргономичный дизайн;
• функция контроля герметичности клапанов;
• управление процессами с высокой точностью;
• экономичный расход газа и электроэнергии;
• поворотный фланец для открытия горелки в обе стороны;
• защита от рассеивания тепла при остановке горелки.

Применение газовой горелки

Горелка Weishaupt WM-G за счет гибких возможностей регулирования, компактных габаритов и высокой мощности вентилятора подходит для широкой линейки топочных установок. Применяется в водогрейном оборудовании, паровых, отопительных котлах, воздухонагревателях, других промышленных устройствах сжигания газа, соответствующих нормам EN 303.
