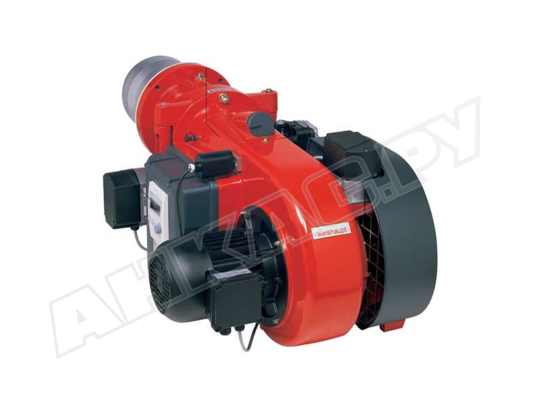

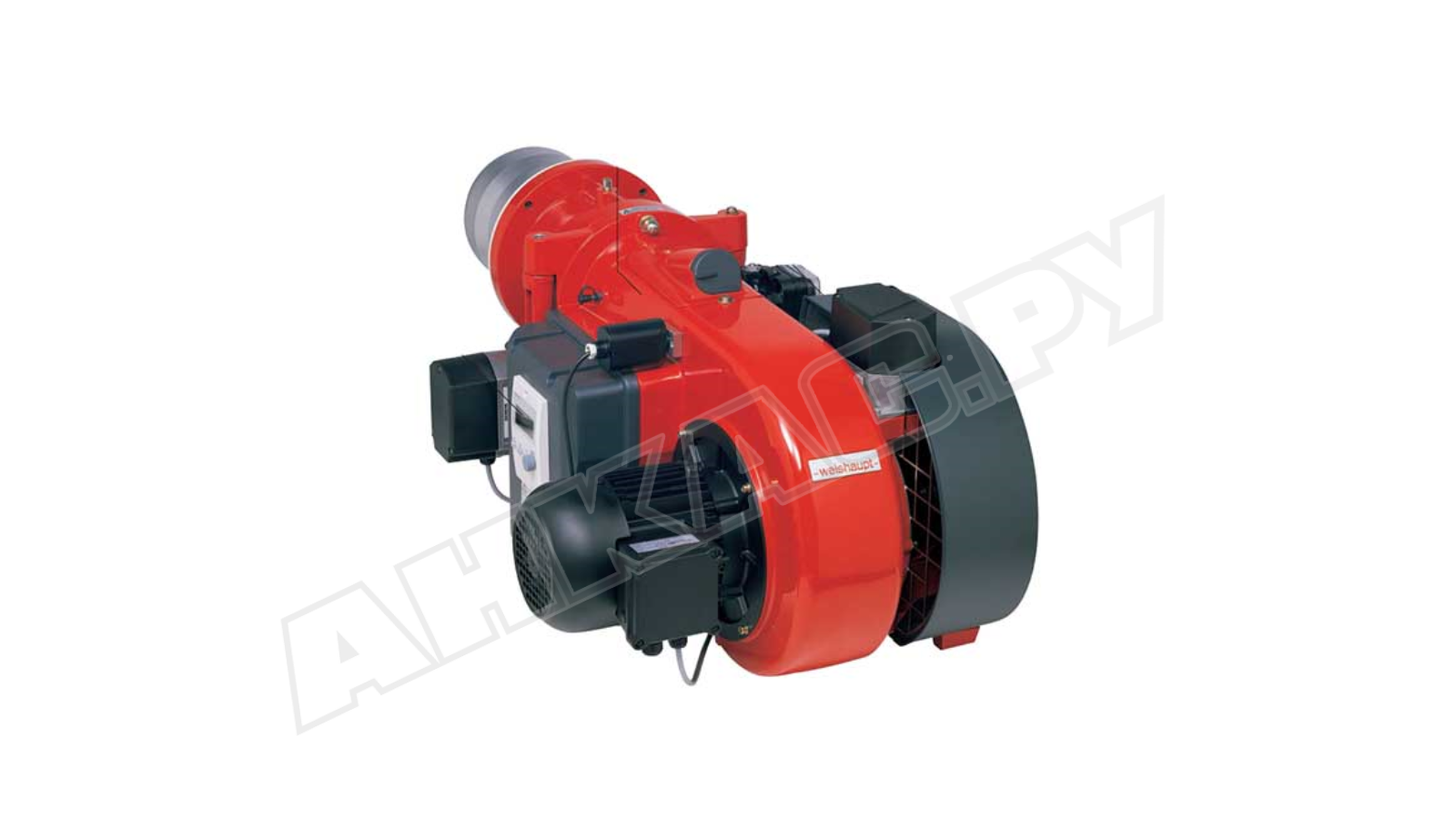

Газовая горелка Weishaupt WM-G 10/3-A, 1 1/2, ZM-3LN

Газовая горелка Weishaupt WM-G 10/3-A, 11/2 исп. ZM-3LN, арт: 21712212 используется для сжигания газа в промышленных тепловых установках. Усовершенствованная конструкция, в основу которой взята линейка Monarch, получила более компактные габариты, при одновременном повышении мощности вентилятора и снижении уровня рабочих шумов. Электронная модуляция мощности обеспечивает экономичный расход газа и максимальную адаптацию под потребности в тепле, а система рециркуляции дымовых газов способствует экологичной работе.

Виды топлива

Газовая горелка Weishaupt WM-G предназначена для систем сжигания природного газа E/LL, сжиженного газа B/P.

Особенности серии WM-G:

• улучшенная система забора воздуха и схема управления воздушной заслонкой;
• точное цифровое управление с помощью менеджера горения;
• стабильное давление подачи воздуха, повышенная мощность вентилятора при сравнительно небольших размерах;
• низкий уровень шума благодаря использованию шумоглушителя;
• оптимальные пропорции газа и воздуха за счет электронного устройства регулирования;
• повышенный уровень электрозащиты, класс IP54.

Линейка LowNOx

Система сжигания с рециркуляцией отработанных газов обеспечивает чистое сжигание газообразного топлива. Горелка входит в линейку LowNOx, соответствует III классу по уровню эмиссии NОх согласно EN 676.

Конструкция и комплектация

• Газовая горелка работает от электрического двигателя с силовым контактором, предназначенным для прямого запуска.
• Главным устройством управления горелки является менеджер горения W-FM. За счет автоматического режима работы обеспечивается комфортное и эффективное функционирование топочной установки.
• Горелка оснащена электронным регулятором мощности. Программирование рабочих параметров осуществляется через встроенный блок управления и индикации, подключенный к топочному автомату.
• Для автоматизированного управления подачей газа горелка оснащена двойным электромагнитным клапаном класса А. Герметичность клапанов проверяется с помощью устройства контроля каждый раз после штатного выключения, перед запуском горелки, следующим за аварийной остановкой или отключением из-за недостаточности напряжения в сети.
• Объем воздушного потока регулируется воздушной заслонкой, открываемой с помощью шагового сервопривода. Предусмотрена защита от оттока тепла во время паузы в работе горелки путем автоматического закрытия воздушного канала.
• Поворотный фланец позволяет откидывать корпус горелки в любую сторону для осмотра и техобслуживания. Концевой контакт исключает запуск горелки в открытом состоянии.

Эксплуатация

Условия эксплуатации газовых горелок серии WM-G: температура воздуха: -15°...+40 °С, влажность ≤ 80% (исключить конденсацию). Место размещения – только закрытые чистые помещения с вентиляцией.

Воздух на горение не должен содержать пыль, пары, агрессивные соединения. При невозможности забора чистого воздуха из рабочего помещения, производитель предлагает оснастить горелку специальным кожухом для создания системы подачи воздуха извне.

Основные характеристики:

• модуляция мощности исходя из запроса в тепле;
• диапазон регулирования: от 125 до 900 кВт;
• питание от сети 230 В/ 50 Гц (380 В/ 50 Гц электродвигатель);
• поддержка прерывистого и постоянного режима работы;
• параметры присоединения: Rp 1 1/2";
• звуковое давление: не более 83 дБ;
• плавное зажигание, стабильное, ровное горение пламени во всех типах топок;
• перезапуск каждые 24 ч для самопроверки компонентов;
• комплектация головкой сгорания.

Газовая горелка соответствует европейскому нормативу EN 676, российскому ГОСТу.

Достоинства:

• точное цифровое управление;
• высокий уровень экологичности;
• электронная модуляция мощности;
• ровное, устойчивое пламя во всех топках;
• поддержание продолжительного и прерывистого режима работы;
• совместимость с камерами сгорания любого типа;
• безопасное функционирование, контроль герметичности клапанов;
• поворотный фланец, открытие горелки в любую сторону (влево или вправо);
• защита от потерь тепла во время бездействия горелки.

Область применения

Газовая горелка Weishaupt WM-G, благодаря своим технико-эксплуатационным характеристикам, подходит для широкой линейки оборудования: водогрейных паровых, отопительных котлов, воздухонагревателей и других промышленных устройств, соответствующих стандарту EN 303.
