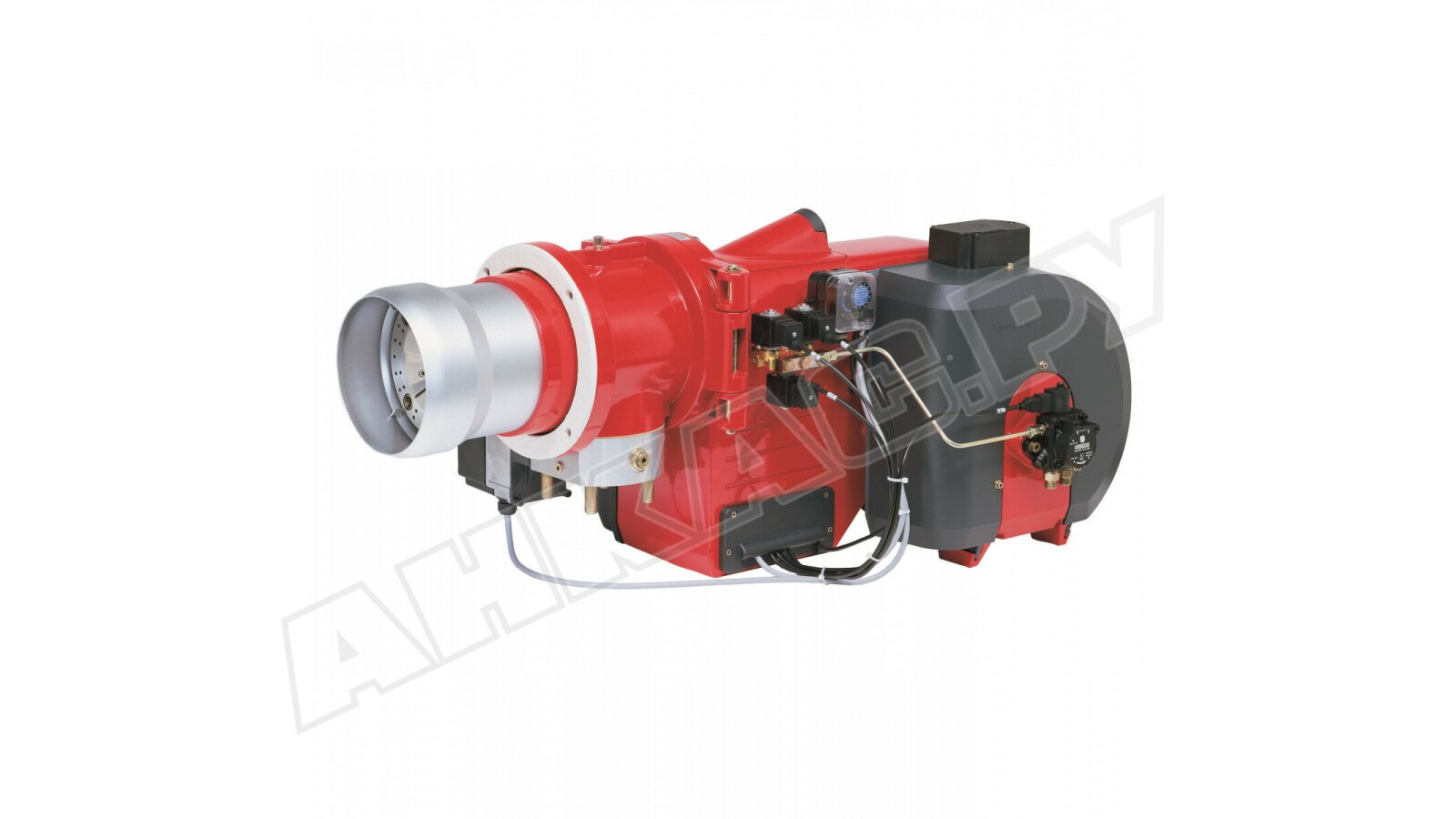

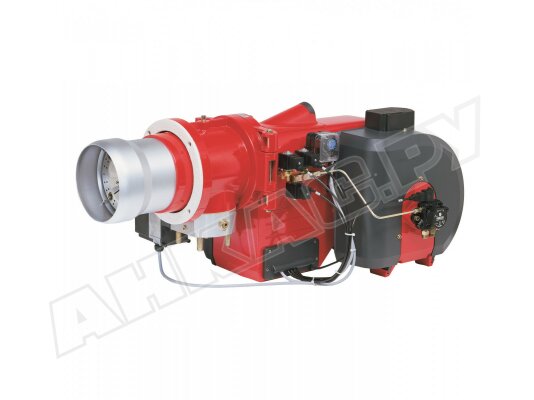

Газовая горелка Weishaupt G 40/2-A, DN50, исп. 3LN

Газовая горелка Weishaupt G 40/2-A, DN50, исп. 3LN, арт: 21740534 сжигает природный газ с низким выходом оксидов азота, обеспечивая экологичную работу топочной установки (серия LowNOх). Электронная модуляция мощности способствует максимальной адаптации котла под потребности в тепле, экономичному потреблению топлива, высокой эффективности и более продолжительной эксплуатации. Купить газовую горелку можно для котлов и теплогенераторов с любым типом камеры сгорания, так как она способна преодолевать повышенное сопротивление топки.

Особенности газовых горелок типа G исп. 3LN:

• электронная модуляция мощности;
• управление всеми функциями и устройствами встроенным микропроцессором;
• высоконапорная вентиляция с оцинкованным колесом вентилятора;
• низкие выбросы оксидов азота, эмиссионный класс 3 по EN 676;
• стабильное пламя в любых топках;
• сжигание природного газа E и LL;
• удобство программирования параметров;
• узел смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• доступность огневой головы и других обслуживаемых деталей за счет откидной конструкции;
• электронное связанное регулирование исполнительных органов;
• оснащение двойным электромагнитным клапаном DMV класса А для управления потоком газа и безопасного функционирования;
• возможность коммуникации через шину CAN.

Электронное управление

Горелка оснащена менеджером горения W-FM100 для надежной, безопасной работы, удобства программирования параметров, обеспечения коммуникации с другими системами через системную шину (предусмотрен разъем eBus для подключения). Блок автоматики управляет функциями горелки, обеспечивает контроль горения, активирует режим блокировки, запускает проверку газовых клапанов на наличие утечек. Выполняет другие функции при установке дополнительных устройств (частотного регулятора, модуля кислородного регулирования и пр.).

К менеджеру горения подключен электрод ионизации, контролирующий горение пламени. В случае отсутствия сигнала автоматика мгновенно останавливает подачу газа на горелку.

Система сжигания

Система сжигания газовой горелки Weishaupt G исп. 3LN отличается:

• рециркуляцией отходящих газов;
• чистым сжиганием газовоздушной смеси;
• электронным связанным регулированием воздушной заслонки и газового дросселя;
• разделением на первичный и вторичный потоки.

Конструкция и устройства газовой горелки

Горелка собрана в едином блоке. Электродвигатель класса изоляции F управляет работой вентилятора. Воздухозаборник интегрирован в корпус и произведен из звукоизолирующего материала для минимизации уровня шума. Для управления расходом воздуха на горение предусмотрена воздушная заслонка. Реле давления контролирует достаточность потока и передает автоматике сигнал для блокировки горелки при отсутствии подачи воздуха.

Минимальное давление газа на входе в горелку отслеживает реле давления. Горелка отключается при низком давлении в газовой магистрали. Регулятор давления поддерживает давление газа на постоянном уровне, обеспечивая равномерный расход.

Для управления воздушной заслонкой, газовым дросселем, смесительным устройством (подпорной шайбой) горелка оснащена сервоприводами. Предусмотрен выход для подключения к шине CAN.

Для установки горелки на котел в комплект включены: фланец, уплотнение, крепежные аксессуары.

Основные параметры:

• регулирование мощности в диапазоне 500-3450 кВт;
• питание от электросети 400 В;
• параметры соединения: DN 50;
• уровень защиты от пыли и влаги IP 54;
• головка горения LowNOx (III класс эмиссии оксидов азота по стандарту EN 676);
• допустимые температуры эксплуатации: -15...+40°C.

Применение

Газовые горелки Weishaupt G 3LN встраиваются в мощные промышленные котлы отопления, нагрева воды, паро-, воздухонагреватели. Применяются в различных технологических процессах, требующих выработки тепла. Подходят для систем с прерывистым циклом и продолжительным режимом работы.

Условия эксплуатации

Газовая горелка Weishaupt G может устанавливаться только внутри закрытых помещений с достаточной вентиляцией. Не подходит для эксплуатации на улице и оснащения теплогенераторов с реверсивной камерой сгорания. Не допускается использование воздуха для горения, содержащего агрессивные вещества, большое количество пыли.

Достоинства:

• высокий класс экологичности (система сжигания LowNOx);
• электронная модуляция мощности в широком диапазоне;
• совместимость с камерами сгорания любого типа;
• экономичное энергопотребление;
• автоматическая работа, удобство программирования параметров;
• коммуникация через шину CAN;
• откидной фланец, легкое открытие корпуса и быстрый доступ к рабочему узлу.
