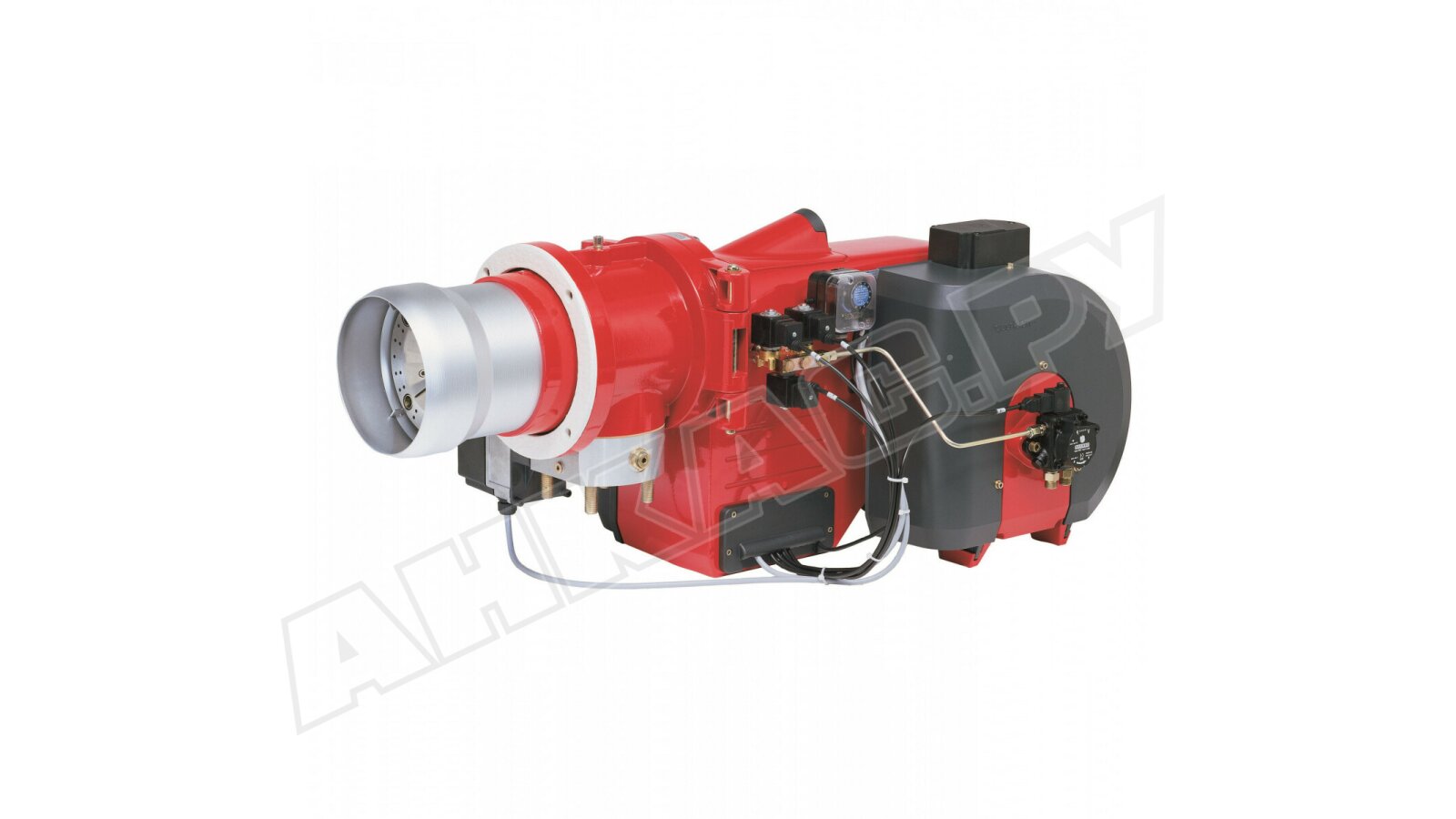

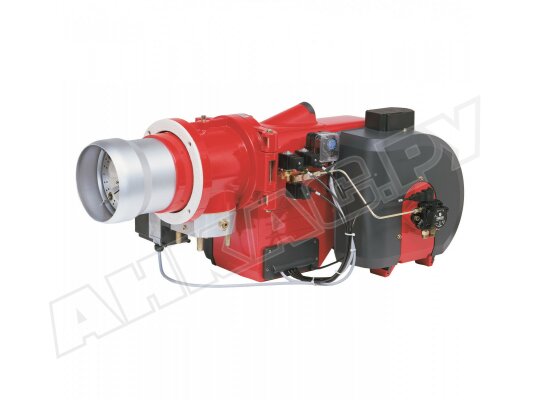

Газовая горелка Weishaupt G 40/2-A, DN100, 3LN

Газовая горелка Weishaupt G 40/2-A, DN100, исп. 3LN, арт: 21740564 отвечает строгим требованиям по уровню выбросов NOx, действующим в стране и за рубежом. Входит в линейку LowNOx. Проста в монтаже, настройке и обслуживании благодаря удобной для сервиса конструкции и встроенному микропроцессору. Работает в режиме электронной модуляции мощности, которая плавно изменяется с учетом запроса в тепле.

Особенности газовых горелок типа G исп. 3LN:

• применение для сжигания природного газа E и LL;
• автоматический режим работы;
• электронномодулируемое регулирование мощности в широком диапазоне;
• электронное связанное регулирование воздушной заслонки и газового дросселя;
• высокопроизводительный вентилятор с оцинкованным колесом;
• устойчивость пламени во всех типах топок;
• высокий класс экологичности (III по евростандарту EN 676);
• устройство смешивания с комбинированной подачей первичного и вторичного топлива и воздуха;
• моноблочная конструкция со встроенным воздухозаборником;
• улучшенные условия смешивания воздуха и топлива за счет повышенного давления;
• откидной тип корпуса для быстрого доступа к головке и узлу смешивания;
• встроенный разъем eBus для подключения к системной шине;
• электронное управление исполнительными органами;
• комплектация двойным э/м клапаном DMV класса А для управления подачей газа;
• воздухозаборник из шумопоглощающего материала для снижения звукового давления;
• полное перекрытие воздушного канала при остановке горелки;
• контроль герметичности газовых клапанов;
• программатор для удобства задания параметров горелки.

Система сжигания

Особенности системы сжигания газовой горелки:

• связанное электронное регулирование воздушной заслонки и газового дросселя;
• разделение на первичный и вторичный потоки;
• подача газа с помощью 4-х первичных и 6-ти вторичных газовых трубок;
• чистое сжигание газовоздушной смеси.

Электронное управление

Цифровой менеджер горения W-FM100 управляет работой газовой горелки, обеспечивает безопасное функционирование, оптимальный состав газовоздушной смеси, полное сжигание топлива с высоким КПД, возможность восстановления настроек и простоту обслуживания.

Настройка функционирования газовой горелки осуществляется с помощью блока управления и индикации с тестовым режимом, что гарантирует безошибочность работы системы. Блок соединяется в топочным автоматом системой информационных шин и может размещаться на удалении до 100 метров.

Для безопасного функционирования горелка оснащена встроенными датчиками, которые тестируют состояние системы в целом и отдельных элементов на каждом этапе работы. Автоматика отслеживает давление газа и воздуха, подаваемых на горение, соотношение компонентов смеси, наличие и силу сигнала пламени, контролирует работу электромагнитных клапанов на наличие утечек, выполняет другие функции в зависимости от подключенных устройств и настроек.

Блок управления инициирует самопроверку исправности и функционирования компонентов, правильность взаимодействия, запускает предварительную продувку камеры сгорания перед розжигом. При выявлении отклонений автоматика блокирует работу горелки. Включение происходит после устранения неисправностей.

Гибкая коммуникация

Интерфейс газовой горелки Weishaupt G 3LN позволяет передавать данные и команды на системы управления высшего уровня. Предусмотрен разъем eBus для подключения к системной шине. Возможна установка модема с телефонным соединением для создания системы дистанционного управления.

Размещение и условия эксплуатации

Материалы газовой горелки Weishaupt G 3LN не рассчитаны на уличные условия эксплуатации. Горелка размещается в закрытых помещениях. Нельзя использовать воздух для горения, содержащий агрессивные вещества, пыль.

Основные характеристики:

• регулирование мощности в диапазоне: 500-3450 кВт;
• питание от электросети 400 В;
• параметры соединения: DN 100;
• уровень пыле-, влагозащиты электрического оборудования IP 54;
• головка горения LowNOx (3 класс экологичности по стандарту EN 676);
• допустимые температуры эксплуатации: -15...+40°C.

Применение

Газовые горелки Weishaupt G 3LN разработаны специально для промышленных условий эксплуатации. Устанавливаются на паровые, водогрейные котлы, воздухонагреватели. Служат в ряде технологических процессов, требующих выработки тепла.

Достоинства:

• электронная модуляция мощности, адаптация под потребности в тепле;
• чистое сжигание газа, система LowNOx (класс 3 по EN 676);
• цифровой менеджер горения;
• полная автоматизация функций, удобство программирования;
• совместимость с любым типом камеры сгорания;
• возможность подключения к шине CAN для обмена данными;
• защита от потерь тепла при остановке горелки;
• открытие корпуса влево-вправо, доступность рабочего узла.

В стандартный комплект газовой горелки входит фланец для установки на котел, уплотнение, крепеж. Отдельно можно заказать устройства кислородного и частотного регулирования, а также другое оснащение.
