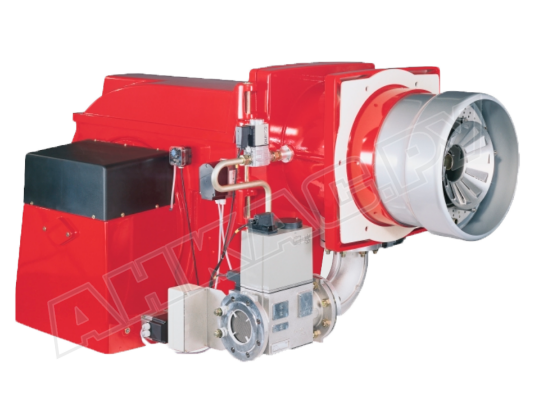

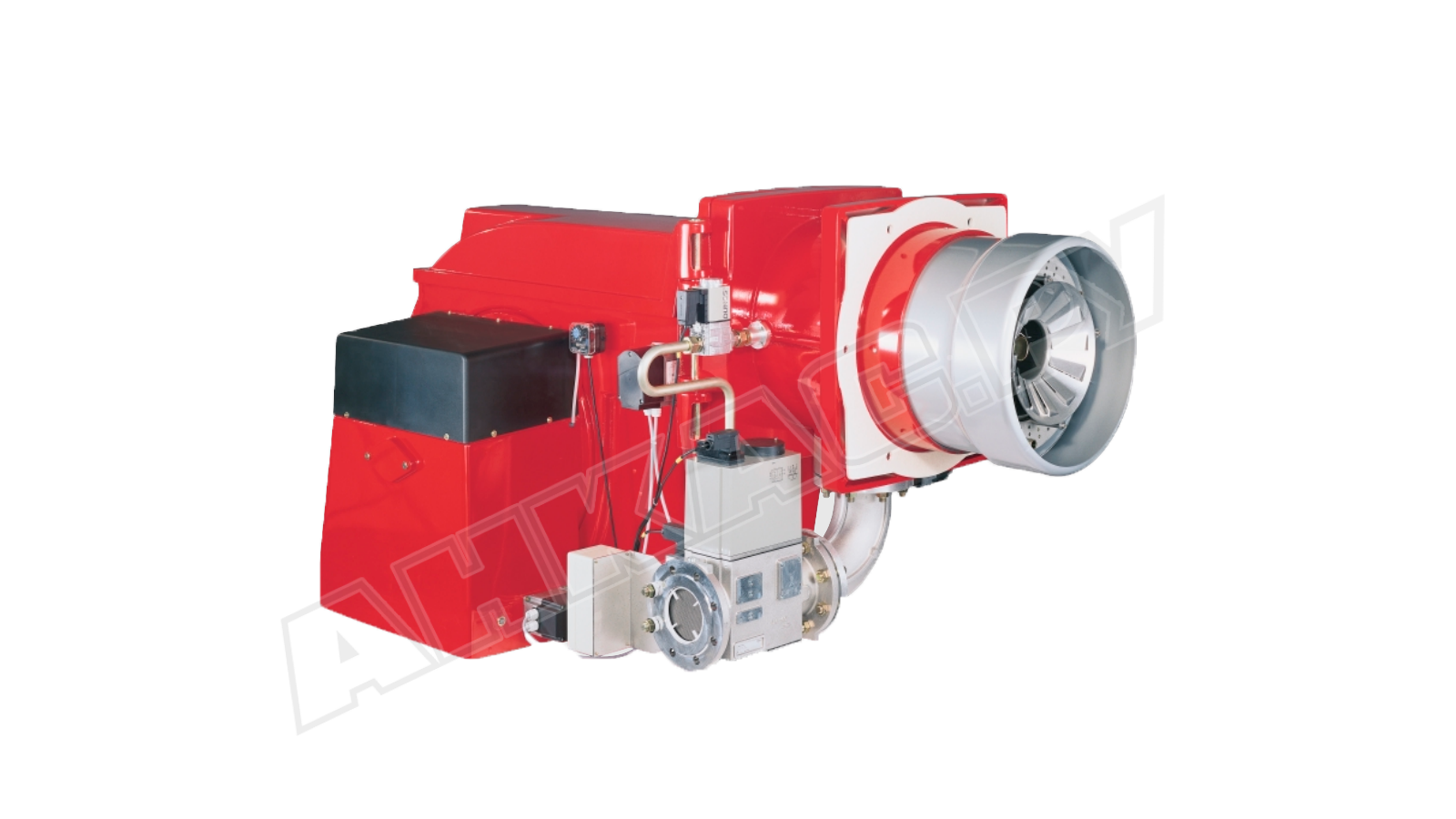

Газовая горелка Weishaupt G 70/1-B, DN100 3LN

Высокотехнологичное оборудование от немецкого производителя. Разработано специально для промышленного применения. Отличается широким диапазоном регулирования, усиленной электрозащитой, высоким классом экологичности, стабильным горением в топках всех типов. Может подключаться к централизованной системе управления.

Тип регулирования

Газовая горелка Weishaupt G 70/1-B, DN100 исп. 3LN, арт: 21770464 в заводском исполнении работает в прогрессивном режиме. Уровни нагрузки (малое/ большое горение) задаются в пределах диапазона 750-7000 кВт. С учетом запроса на выработку тепла горелка плавно переключается с одной ступени на другую, без резких изменений в потреблении топлива.

Эмиссия NOx

Газовая горелка служит для сжигания природного газа E/ LL, сжиженного газа В/ Р. Оснащена смесительным устройством особой конструкции. Для запуска горелки используется отдельное устройство зажигания. Горелка сжигает газ с минимальным объемом выбросов оксидов азота. Соответствуют третьему классу экологичности по европейскому стандарту EN 676.

Подробнее о газовой горелке

Горелка отличается моноблочным дизайном. Все элементы конструкции собраны в едином блоке. Внутренняя изоляция корпуса уменьшает рабочие шумы, а полимерный кожух обеспечивает эргономичный дизайн. Электрические компоненты защищены от пыли и влаги по стандарту IP54.

Система наддува со встроенным вентилятором и мощным электродвигателем нагнетает необходимый поток воздуха для эффективного горения. Поддерживает устойчивое горение в камерах сгорания всех типов, с низким и высоким аэродинамическим сопротивлением (-2..22 мбар).

Горелка оснащена двойным газовым клапаном класса «А». Герметичность запорной арматуры отслеживается автоматикой. Необходимое для этих целей реле давления входит в объем поставки. Другие элементы газовой арматуры (газовый фильтр, регулятор давления газа, реле максимального давления и пр.) можно заказать отдельно.

Горелка полностью автоматизирована. Предварительно настроена и испытана на заводе. Быстро вводится в эксплуатацию. В месте использования требуется только ввести индивидуальные точки нагрузки с учетом потребностей конкретной установки.

Электронное связанное регулирование обеспечивает точную дозировку топлива и воздуха для поддержания оптимальных параметров горения. При остановке горелки сервопривод воздушной заслонки переводит ее в закрытое положение, не допуская избыточное охлаждение теплогенератора.

Для быстрого и комфортного ввода параметров и контроля за информацией системы предусмотрен блок управления и индикации. Русскоязычная текстовая индикация облегчает коммуникацию пользователя с горелкой.

Автоматическое управление

• Цифровой менеджер горения W-FM100 выполняет все функции управления и контроля, координирует работу подключенных устройств (датчиков, реле, клапанов и пр.). Проверяет герметичность запорных клапанов. Отслеживает давление топлива и воздуха, силу сигнала пламени. Отключает систему при сбоях.
• Функционал блока автоматики можно расширить с помощью модуля кислородного регулирования и модуля частотного регулирования (опции). Эти устройства оптимизируют работу вентилятора, снижают потребление электроэнергии, повышают эффективность горения.
• Топочный автомат снабжен интерфейсами для связи горелки с системой автоматизации вышестоящего уровня. Доступно подключение модема для передачи информации по каналам связи.
• Коммуникация с другими системами происходит с применением преобразователя протоколов Weishaupt E-Gate, выполняющего функции шлюза. Устройство переводит параметры eBus в стандартный протокол Profibus DP.

Место размещения

Газовая горелка устанавливается в сухих чистых помещениях, без конденсации. Уличная эксплуатация не предусмотрена. Диапазон рабочих температур: -15…+40 °C.

Применение

Газовая горелка служит для оснащения генераторов теплого воздуха, паровых, отопительных, водогрейных котлов, теплотехнических установок, соответствующих стандартам EN303, EN676. Благодаря способности легко преодолевать высокое сопротивление камеры сгорания оптимальна для монтажа в современные модели котлов и теплогенераторов.

Преимущества:

• высокая мощность и эффективность;
• чистое сжигание газа, минимальный объем выбросов NOx;
• стабильное горение в топках с высоким и низким противодавлением;
• автоматическая работа, точное цифровое управление;
• широкий диапазон регулирования мощности;
• гибкие коммуникационные возможности;
• усиленная защита электрических компонентов;
• дооснащение О²-модулем/ инвертором для повышения эффективности;
• удобство настройки и контроля параметров;
• быстрый ввод в эксплуатацию с минимальными затратами;
• защита от оттока тепла из системы при остановке горелки;
• моноблочная конструкция, компактные габариты корпуса.
