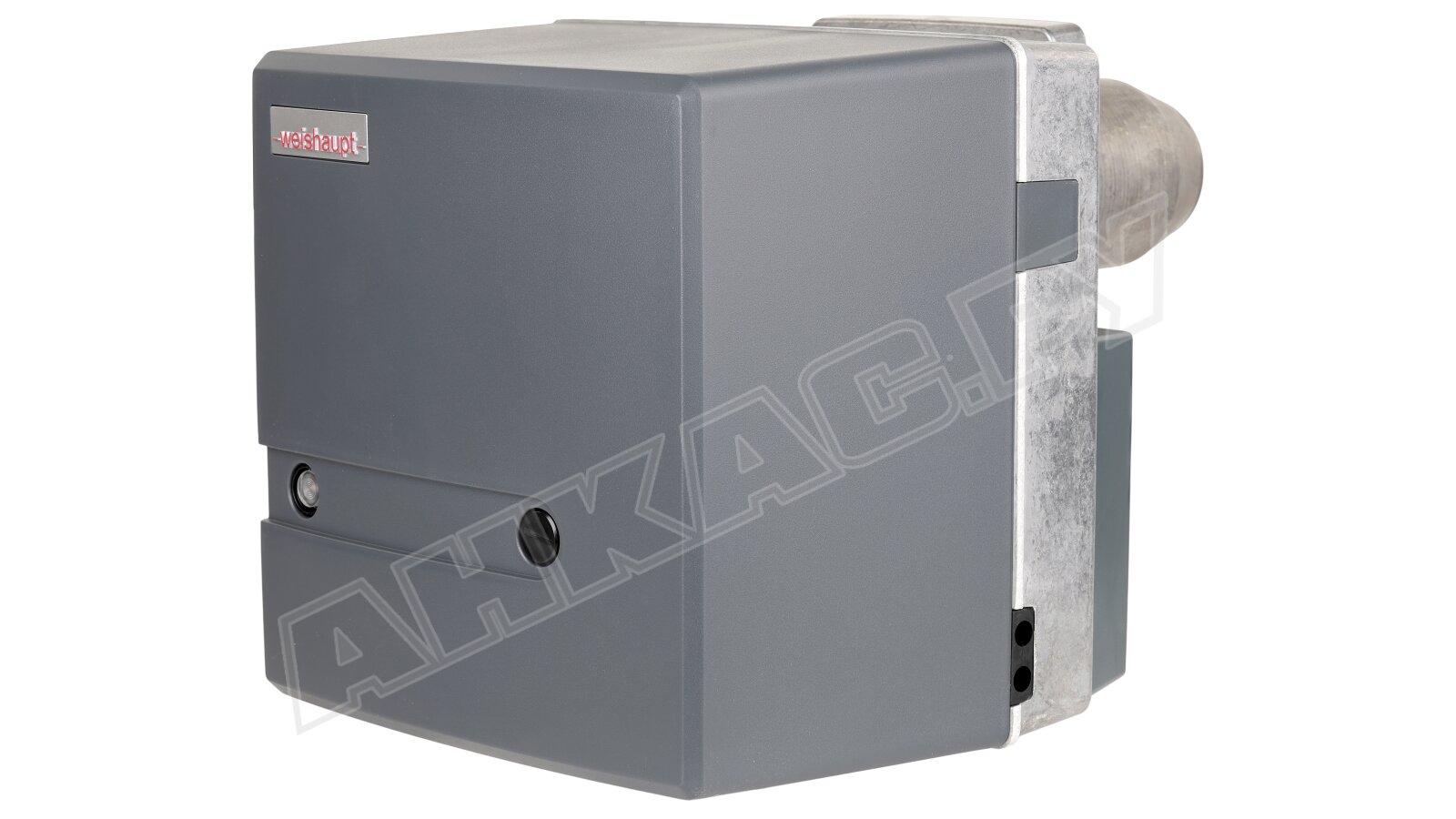

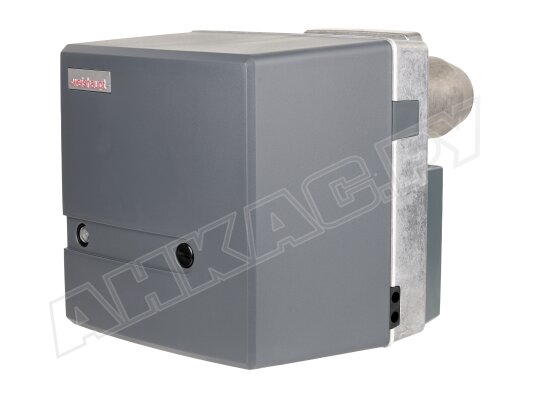

Дизельная горелка Weishaupt WL 5/1-B, H с сервоприводом
- Вид топлива: дизельная
- Мощность горелки: от 16.5 до 40 кВт
- Исполнение горелки: одноступенчатая
- Тип пламенной трубы: стандартная
- Длина пламенной трубы: 135 мм
- Диаметр пламенной трубы: 90 мм
- 11.2 кг
- 44.3x28.6x29.2 см
Описание товара
Моноблочная горелка для оснащения котлов малой мощности. Работает в одноступенчатом режиме на легком жидком топливе EL. Полностью автоматизирована, что обеспечивает высокий уровень безопасности и эффективности. Оснащена нагревателем штока форсунки для более равномерно распыления и полного сгорания топлива.
Подробнее о горелке
- Дизельная горелка Weishaupt WL 5/1-B, исп. H, арт: 24205120 поставляется с сервоприводом для автоматического управления воздушной заслонкой.
- Оснащена моноблочным корпусом кубической формы с удобным доступом к основным узлам и компонентам. Звукоизолирующий кожух снижает уровень шума при работе горелки. В базовый комплект входит стандартная огневая голова 135 мм.
- Всеми функциями и процессам управляет цифровой менеджер горения, поддерживающий длительный рабочий цикл. Два встроенных микропроцессора взаимно контролируют друг друга для безопасной эксплуатации системы сжигания.
- Системная информация передается от блока управления через световую индикацию, которая также используется для выяснения причин неполадок. Сигнальная лампа встроена в кнопку разблокировки. Автоматика позволяет подключать горелку к электронной шине eBUS для обмена данными.
- Воздух в камеру сгорания нагнетается вентилятором, что способствует уверенному розжигу, ровному горению пламени. Воздушный поток способен преодолевать давление топки от -0,2 до 0,5 мбар.
- Для повышения качества распыления и получения однородной смеси топливо-воздух в шток форсунки встроен нагревательный элемент.
- Горелка может работать в прерывистом и длительном режиме. При эксплуатации в повторно-кратковременном цикле не реже, чем один раз в 24 часа требуется перезагрузка системы для проверки компонентов безопасности.
- Оптимальное положение подпорной шайбы задается с помощью регулировочного винта. В блок форсунки встроен быстродействующий запорный клапан, повышающий безопасность эксплуатации горелки.
Применение
Горелка служит для оснащения отопительных, водогрейных котлов, генераторов тепла мощностью до 32 кВт, соответствующих требованиям EN226, EN303-2 или DIN 4702-1.
Рабочее помещение
Жидкотопливные горелки Weishaupt WL5 устанавливаются в помещениях с достаточной вентиляцией. Не допускается размещение на открытом воздухе. Эксплуатационные температуры: -15...+40 °C. Относительная влажность: не более 80% (конденсация недопустима).
Преимущества:
- полностью автоматизированная работа;
- высокий уровень безопасности;
- прерывистый / продолжительный режим работы;
- встроенный электроподогреватель в линии форсунки;
- компактные габариты, возможность поворота на 180° при монтаже;
- легкий доступ к обслуживаемым компонентам.
Форсунку необходимо подбирать индивидуально с учетом расхода топлива и особенностей камеры сгорания.
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
