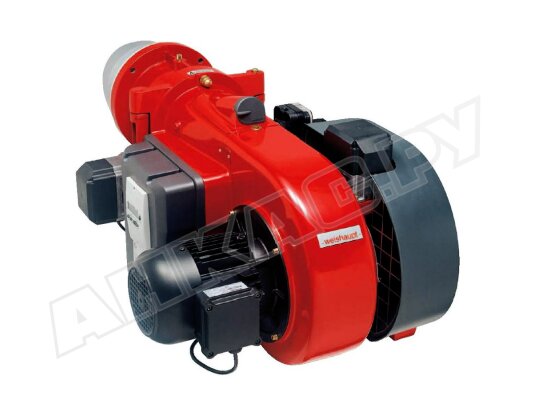

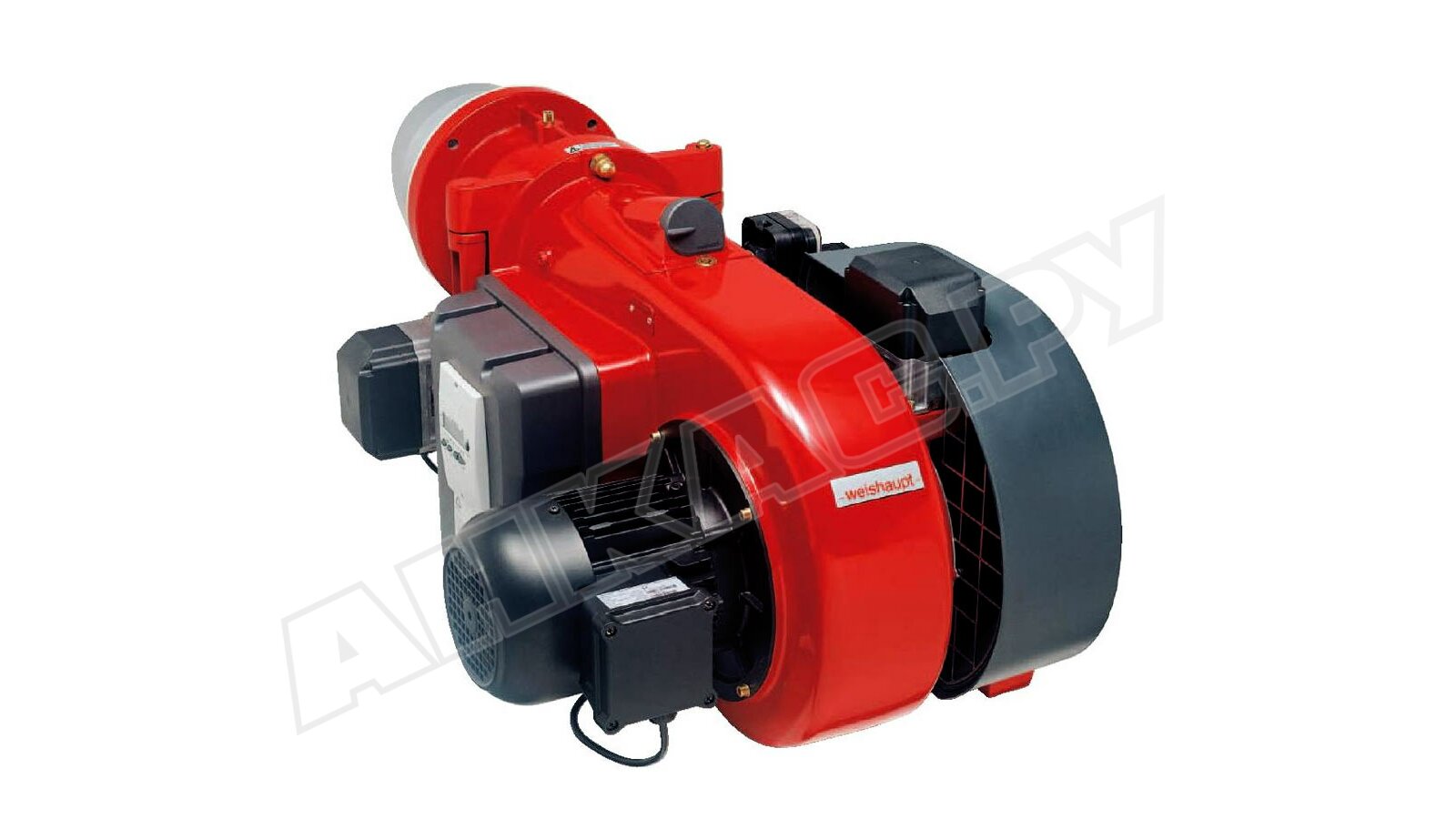

Газовая горелка Weishaupt G 1/1-E, 1, ZD

Газовая горелка Weishaupt G 1/1-E, 1, исп. ZD, арт: 25111491 благодаря стабильным характеристикам системы наддува обеспечивает высокое качество сгорания и устойчивость пламени в любых типах топок, что расширяет возможности применения. Позволяет создать эффективную, экологичную и безопасную систему сжигания природного и сжиженного газа.

Рабочая среда

Газовая горелка Weishaupt G подходит для природного газа типа Е, LL, сжиженного газа F. Использование для других видов газа допустимо только после согласования с производителем. Переход с одного вида газа на другой требует перенастройки.

Подробнее о горелке

Газовая горелка Weishaupt G оснащена сервоприводом со временем выбега 8 секунд, что обеспечивает быстрое регулирование мощности. Параметры открытия воздушной заслонки и газового дросселя задаются с помощью регулировочного колесика. За счет синхронного хода исполнительных механизмов исключаются резкие скачки давления в топке и газовой линии при включении-переключении горелки.

Перед началом работы задаются параметры мощности на первой и второй ступенях. Система автоматически переключает горелку с одной ступени на другую, в зависимости от запроса в тепле, при этом переход с малого на большое горение или наоборот происходит плавно, без скачков в расходе топлива.

Плавное зажигание

При запуске горелки Weishaupt G ZD в камеру сгорания поступает небольшое количество газа для плавного зажигания. По окончании времени задержки подача газа осуществляется с учетом настроек.

Параметры и особенности:

• плавно-двухступенчатое регулирование мощности в диапазоне 30-335 кВт;
• питание от сети 380 В;
• управление функциями с помощью микропроцессора;
• связанное регулирование газ/воздух с регулировочными шайбами;
• контроль пламени ионизационным электродом;
• режим предварительной продувки камеры сгорания;
• защитное отключение при малой нагрузке;
• встроенный коммутационный блок;
• легкий доступ к огневой голове для осмотра и ТО;
• защита от потерь тепла при остановке работы горелки;
• тихое горение (шумоглушитель Weishaupt типа W-SH).

Газовая арматура

Для обеспечения безопасности газового оборудования в горелке использован двойной электромагнитный клапан класса А с предохранительной и запорной функциями. Блок контроля герметичности, приобретаемый отдельно, контролирует надежность арматуры, отсутствие утечек, отправляет сигналы на менеджер горения для остановки подачи газа и блокировки системы при обнаружении сбоев.

Конструкция

Горелка Weishaupt G ZD собрана в компактном корпусе (моноблок).

Основные комплектующие:

• топочный автомат для размещения в отдельном шкафу;
• датчик контроля пламени (электрод ионизации);
• двигатель горелки с классом изоляции F, электрозащитой класса IP54 специальной конструкции (разработка Weishaupt);
• электрический вентилятор с оцинкованным колесом, размещенным на оси двигателя;
• сервоприводы для управления расходом газа и воздуха;
• газовый дроссель;
• воздухозаборник, воздушная заслонка, реле давления воздуха;
• трансформатор для выработки высоковольтного напряжения, электрод и кабель поджига;
• фланец откидной конструкции с концевым выключателем;
• простое в обслуживании смесительное устройство;
• запорная арматура с двумя э/м газовыми клапанами;
• уплотнение фланца, крепеж.

Газовая горелка прошла проверки и испытания на заводе, соответствует европейскому нормативу EN 676 и директиве по газовому оборудованию 90/396/EWG.

Основные достоинства:

• автоматизация функций, безопасная эксплуатация;
• экологичное, эффективное, малошумное сжигание газа;
• плавное зажигание за счет пониженной мощности при запуске;
• совместимость с топками разного типа;
• высоконапорная вентиляция, стабильное горение без пульсаций;
• широкий диапазон регулирования мощности;
• плавный переход между ступенями;
• откидной фланец, легкий доступ к деталям пламенной головы;
• защита от рассеивания тепла при прерывании операций горения.

Место установки

Газовая горелка устанавливается в помещениях с температурой -15°...+40 °С и влажностью до 80%.

Применение

Газовые горелки для котлов отопления Weishaupt G подходят для различных применений. За счет эффективного наддува совместимы с топками с высоким и низким аэродинамическим сопротивлением. Встраиваются в котлы отопления, водогрейное оборудование, паро-, теплогенераторы, различные технологические установки.
