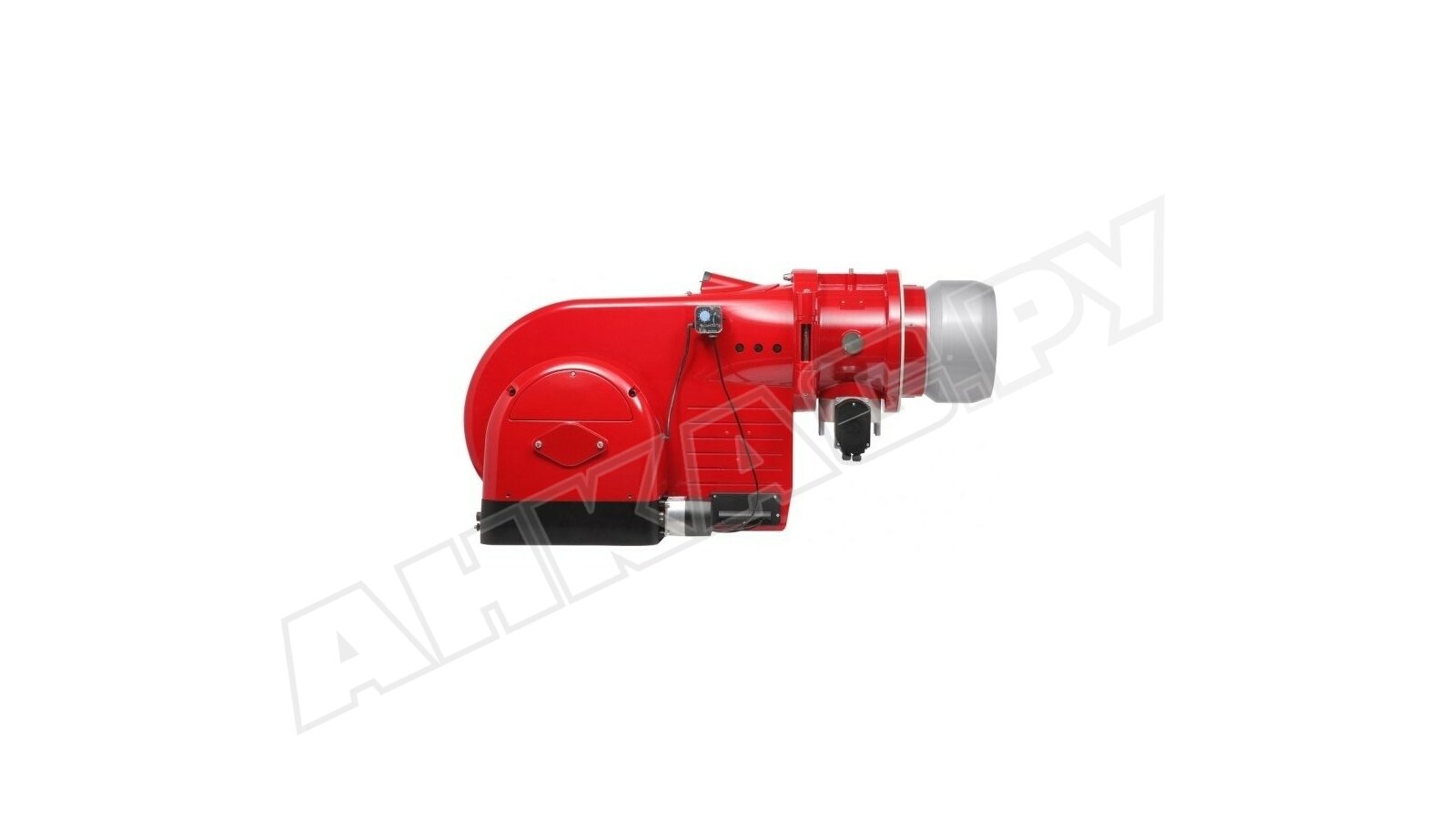

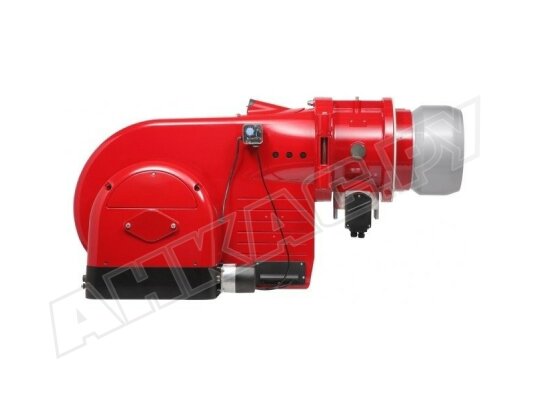

Газовая горелка Weishaupt G 1/1-E, 1, ZMAD

Газовая горелка Weishaupt G 1/1-E, 1, исп. ZMAD, арт: 25111783 позволяет организовать эффективную систему сжигания природного газа, с высокой теплоотдачей, низкими выбросами оксидов азота, экономичным энергопотреблением. За счет высоконапорной вентиляции поддерживает стабильное пламя в топках с низким и высоким противодавлением, что расширяет возможности применения.

Особенности горелки G исп. ZMAD:

• плавно-двухступенчатое или электронномодулируемое регулирование мощности;
• автоматическое переключение между первой и второй ступенями без скачков в расходе газа;
• коэффициент регулирования: 1:10;
• автоматический режим работы;
• вентилятор с электродвигателем для поддержания устойчивого пламени в любых топках;
• качественное сжигание топлива с высокой теплоотдачей, низкими выбросами NOx;
• оснащение воздушной заслонкой специальной конструкции и газовым дросселем с особыми характеристиками для расширения диапазона регулирования;
• режим предварительной продувки камеры сгорания;
• возможность выбора направления открытия корпуса (влево-вправо) для удобства доступа и обслуживания рабочего узла.

Конструкция горелки

Все элементы газовой горелки собраны в компактном корпусе моноблочного типа. Электродвигатель приводит в движение колесо вентилятора. Его ось расположена перпендикулярно потоку воздуха. Узел настройки и пламенная голова хорошо просматриваются и легкодоступны.

Автоматический процесс горения и безопасность функционирования обеспечивает топочный автомат LFL 1.322, встроенный в шкаф управления. С помощью электрода ионизации осуществляется постоянный контроль за горением пламени.

В состав горелки входят: воздухозаборник, реле давления воздуха, сервопривод, регулятор газ/воздух, жаровая труба, крышка со смотровой трубой, трансформатор, кабель с электродом розжига, фланец, уплотнение, крепеж. Газовая рампа подбирается отдельно.

Безопасная работа

Газовые горелки Weishaupt G ZMAD соответствуют нормам EN 676. Блокировка работы осуществляется при:

• низком давлении газа в магистрали подачи;
• отсутствии достаточного объема воздуха для горения;
• отключении или недостаточности электропитания;
• срабатывании ограничителей;
• необнаружении сигнала пламени электродом ионизации при работе горелки.

В горелках Weishaupt используются двойные э/м клапаны DMV с предохранительной и запорной функциями.

Основные параметры:

• регулирование: 2 ступени с плавным переходом;
• электронная модуляция при установке соответствующего регулятора;
• доступный диапазон регулирования мощности: 30-335 кВт;
• питание от сети 380 В;
• рабочая среда – природный газ Е, LL;
• коэффициент регулирования: 1:10;
• медленное регулирование, максимальное время выбега сервопривода – 42 сек.;
• запуск горелки на мощности выше малой нагрузки;
• связанное управление заслонки газа и воздуха, 2 винта настройки;
• низкий уровень шума.

Размещение и эксплуатация

Горелки для котлов отопления Weishaupt могут устанавливаться только в закрытых помещениях с достаточной вентиляцией для безопасной эксплуатации. Эксплуатационные температуры: -15°...+40 °С, влажность < 80%.

Достоинства:

• плавное регулирование мощности с широким диапазоном;
• сжигание газа с высоким КПД и низкими выбросами вредных веществ;
• стабильные характеристики пламени, горение без пульсаций;
• совместимость с камерами сгорания любого типа;
• автоматический режим работы;
• свободный доступ к основным компонентам и узлам;
• высокий уровень безопасности.

Применение

Газовые горелки Weishaupt G ZMAD производятся для оснащения промышленных котлов, печей, теплогенераторов. Используются в сушильных, обжиговых, плавильных и других технологических установках.
