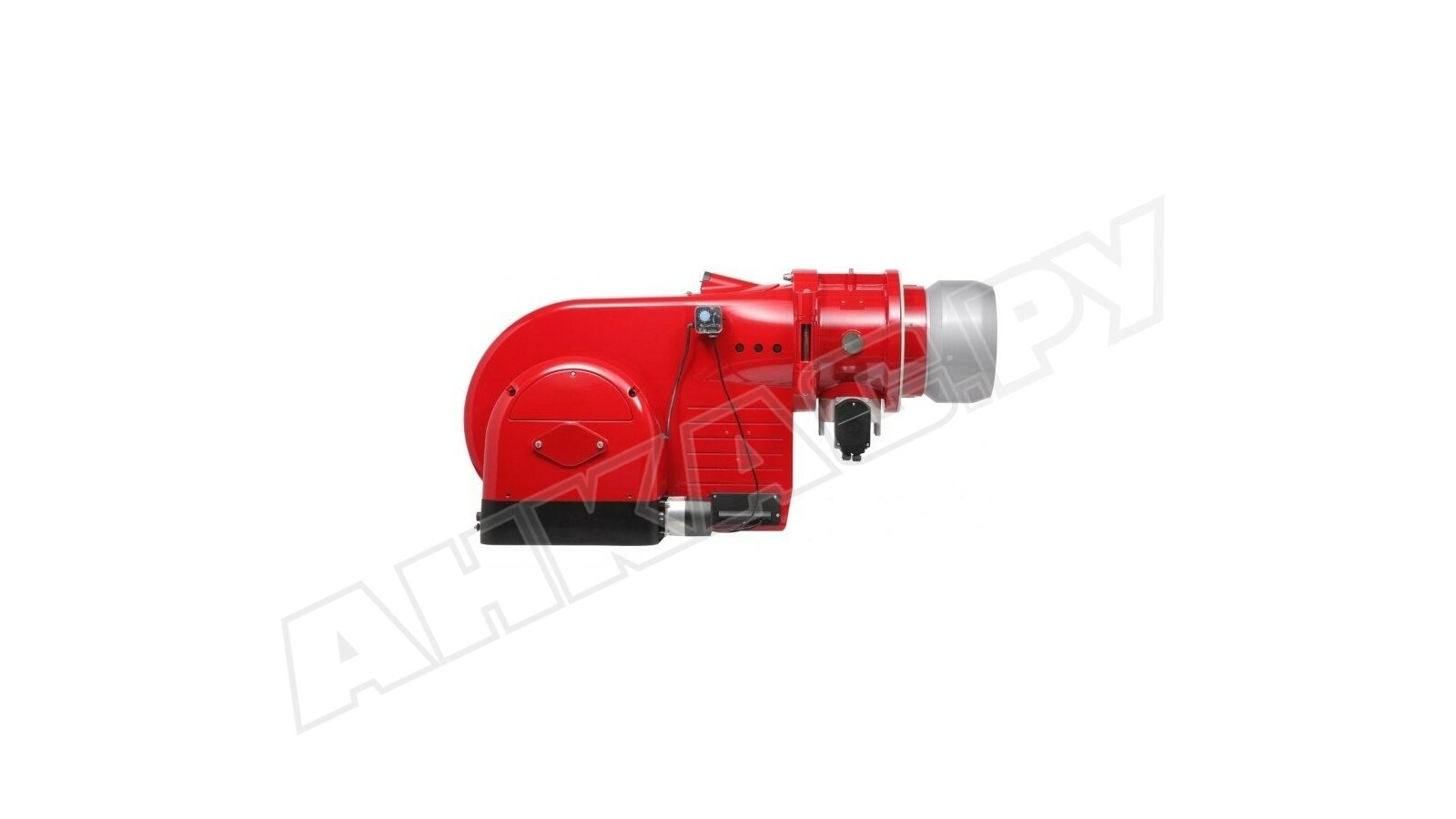

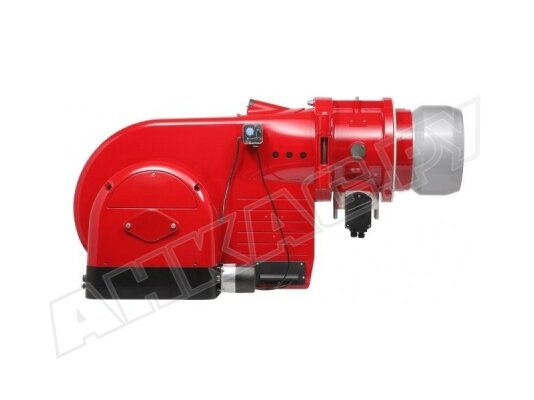

Газовая горелка Weishaupt G 3/1-E, 1, ZMID

Газовая горелка Weishaupt G 3/1-E, 1, исп. ZMID, арт: 25131782 используется в промышленных котлах, печах, теплогенераторах. Функционирует в плавно-двухступенчатом или электронномодулируемом (при оснащении регулятором мощности) режиме с широким диапазоном регулирования 1:20. Переключение между первой и второй ступенями осуществляется плавно, без резких скачков в потреблении топлива. Горелка проста в установке, настройке, техобслуживании. Подходит для топок различных конфигураций.

Особенности горелок линейки G исполнения ZMID:

• коэффициент регулирования 1:20;
• работа от сети переменного тока;
• плавно-двухступенчатое или модулируемое регулирование;
• расширенные возможности применения;
• подключение импульсной линии к управляющему регулятору;
• автоматизация функций управления и контроля;
• специальное исполнение заслонки воздуха;
• стабильный наддув благодаря мощной вентиляции;
• отличные показатели сжигания топлива;
• низкий уровень вредных выбросов и шума;
• предварительная продувка камеры сгорания;
• быстрый доступ к рабочим компонентам за счет откидного корпуса;
• простой монтаж, регулировка и ТО.

Рабочая среда

Горелка сжигает природный газ Е, природный газ LL, сжиженный газ B/P. Для работы с другими газами необходимо получить согласование с разработчиком. Переключение между типом газа осуществляется путем перенастройки.

Безопасное горение

Газовые горелки Weishaupt соответствуют стандартам безопасности и надежности, утвержденным EN 676. Мгновенно блокируют работу при:

• низком входном давлении газа;
• недостаточности или отключении электропитания;
• срабатывании ограничителей;
• отсутствии подачи воздуха для горения;
• утере сигнала пламени при работе горелки.

Арматура, в состав которой входят э/м клапаны, регулятор давления, реле давления, фильтр, запорный кран и соединительные элементы поставляется отдельно.

Основные параметры:

• рабочий диапазон мощности: 60-630 кВт;
• работа от сети 380 В;
• медленное регулирование с временем выбега сервопривода до 42 сек.;
• связанное управление воздушной и газовой заслонок с помощью 2-х регулировочных винтов;
• диапазон регулирования: 1:20;
• блок автоматики LFL 1.322, управляющий всеми процессами;
• ионизационный контроль пламени;
• диапазон рабочих температур: -15°...+40 °С;
• низкий уровень шума.

Размещение

Горелки для котлов отопления Weishaupt не рассчитаны на эксплуатацию в условиях открытого воздуха. Используемый материал и степень защиты корпуса предусматривают установку и работу горелки в закрытых помещениях.

Конструктивные особенности

В компактном моноблоке размещен электродвигатель горелки, который приводит в действие колесо вентилятора. Его исполнение отличается от стандартного тем, что ось находится под прямым углом к потоку воздуха. Головка горения и элементы настройки параметров хорошо просматриваются и легкодоступны. За счет откидного шарнира горелку можно открыть влево и вправо, что упрощает осмотр и обслуживание рабочего узла.

Специальная воздушная заслонка в закрытом положении герметична, что в сочетании с газовым дросселем особого исполнения способствует расширению диапазона регулирования.

Достоинства:

• высокая эффективность и экономичность;
• плавное двухступенчатое или модуляционное регулирование;
• сжигание природного и сжиженного газа;
• легкая перенастройка на другой вид топлива;
• широкий диапазон регулирования;
• стабильное горение пламени, мощная вентиляция;
• совместимость с топками разных типов;
• автоматизированное управление функциями;
• высокий уровень безопасности;
• незначительные выбросы NOx;
• откидной шарнир, легкий доступ к обслуживаемому узлу.

Применение

Газовые горелки Weishaupt серии G ZMID востребованы в различных сферах промышленности. Устанавливаются в сушильные камеры, обжиговые печи, плавильное оборудование, котлы и другие устройства.
