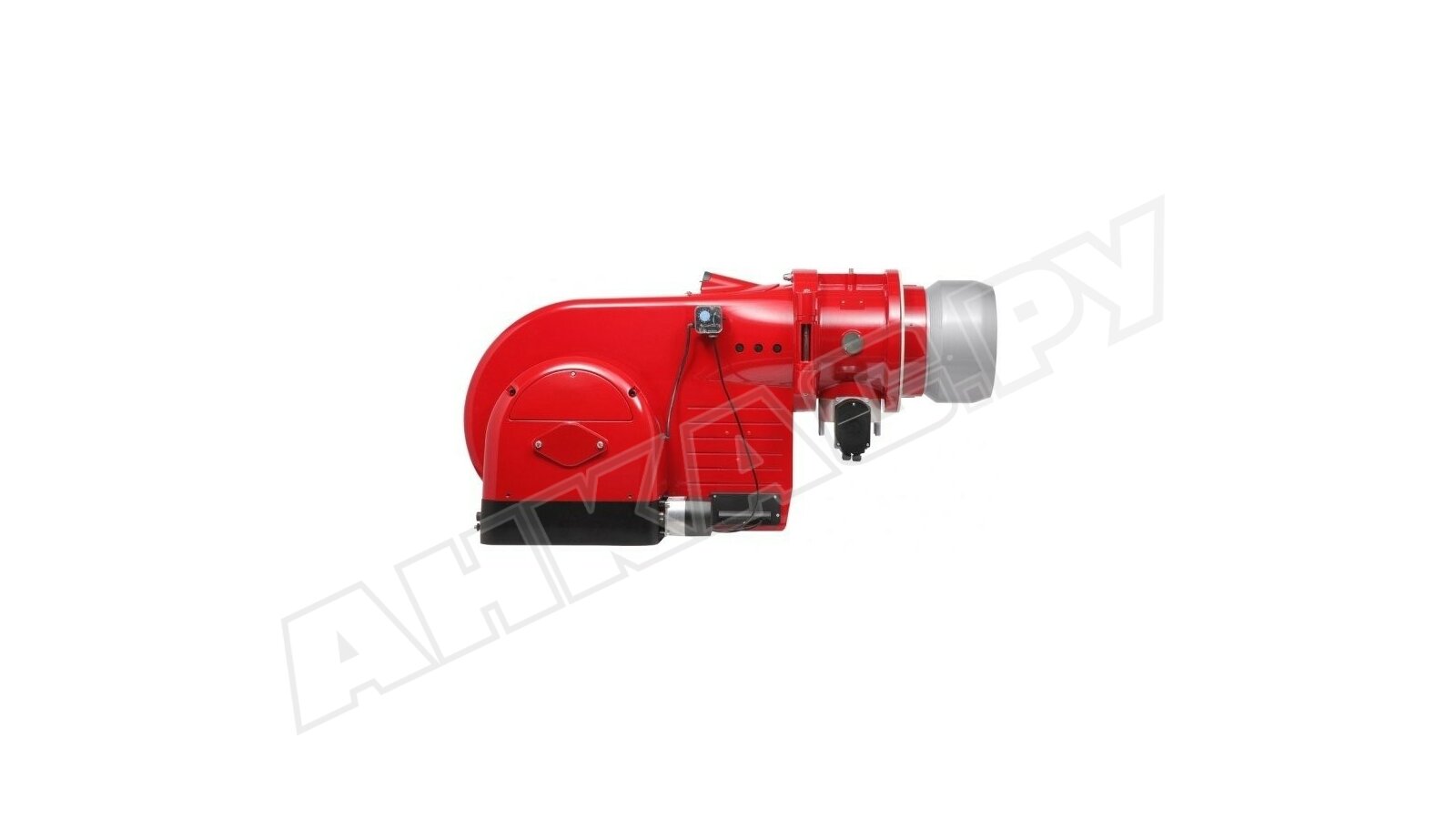

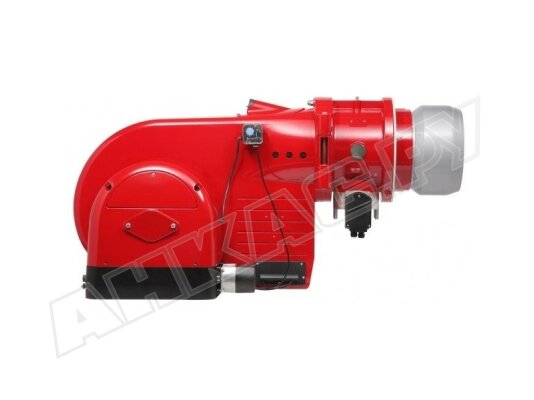

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMAD

Газовая горелка Weishaupt G 3/1-E, 2, исп. ZMAD, арт: 25131787 соответствует стандарту EN 676 и директиве 90/396/EWG, прошла испытания с учетом нормативов ЕС. Отвечает требованиям к эксплуатационной надежности и безопасности. Подходит для любых топок благодаря высоконапорной вентиляции.

Отличия газовых горелок G исп. ZMAD:

• 2 ступени мощности с плавным переходом между малым и большим пламенем;
• непрерывная модуляция при оснащении электронным регулятором;
• коэффициент регулирования 1:10;
• автоматизированное управление и контроль всех процессов;
• стабильное пламя в топках любого типа, с низким и высоким противодавлением;
• воздушная заслонка специального исполнения;
• удобный доступ к обслуживаемым компонентам за счет открытия корпуса влево-вправо;
• высокая теплоотдача, низкие выбросы загрязняющих веществ;
• широкие возможности применения.

Конструкция газовой горелки

Горелка собрана в едином блоке. Электродвигатель фирменной разработки Weishaupt, ось которого расположена перпендикулярно движению потока воздуха, приводит в действие вентиляторное колесо. Головка горения и винты регулировки хорошо просматриваются и размещены в легкодоступном месте. Корпус откидывается в обе стороны, что упрощает операции обслуживания и сокращает их продолжительность.

Блок автоматики LFL 1.322, установленный в шкафу управления, обеспечивает автоматическую работу горелки. К нему подключен ионизационный электрод, контролирующий горение пламени.

Воздушная заслонка специального исполнения в закрытом положении герметично закрывает воздушный канал. В исполнении ZMA регулятор давления размещен перед горелкой.

Горелка оснащена установочным фланцем, уплотнительной прокладкой, крепежом.

Безопасное функционирование

Газовые горелки Weishaupt серии G исп. ZMAD оснащены двойным электромагнитным клапаном класса А с предохранительной и запорной функциями. Соответствуют европейским нормативам безопасности и надежности. Автоматика отключает горелку при:

• срабатывании реле минимального давления газа (недостаточности давления газа);
• отсутствии необходимого объема воздуха для горения;
• отключении электропитания или низком напряжении в электросети;
• исчезновении сигнала пламени в процессе работы горелки;
• срабатывании ограничителей.

Для повышения безопасности эксплуатации газовой установки можно купить газовую горелку Weishaupt типа G исп. ZMAD, дополнив её блоком контроля герметичности газовых клапанов (не является обязательным условием функционирования по нормам EN 676).

Основные параметры:

• рабочая среда – природный газ Е, LL;
• регулирование мощности в плавно-двухступенчатом режиме (низкое/ высокое пламя);
• электронная модуляция при установке соответствующего регулятора и датчика;
• диапазон регулирования мощности: 60-630 кВт;
• коэффициент регулирования: 1:10;
• параметры питания: 380 В;
• функция предварительной продувки камеры сгорания;
• медленное регулирование, максимальное время выбега сервопривода – 42 сек.;
• связанное управление расхода газа и воздуха, 2 винта для регулировки параметров;
• запуск горелки на мощности выше малой нагрузки;
• параметры соединения: Rp 2";
• низкий уровень шума (измерения проведены на расстоянии 1 м).

Условия эксплуатации

Газовые горелки Weishaupt бесперебойно работают в условиях внешних температур -15°...+40 °С, влажности < 80%. Материал конструкции и газовой арматуры, а также уровень защиты предусматривают установку горелки только в закрытых помещениях с достаточной вентиляцией.

Достоинства:

• плавное двухступенчатое регулирование в широком диапазоне;
• электронная модуляция при оснащении регулятором;
• высокая эффективность и экономичность;
• применение для топок всех типов;
• устойчивость пламени, горение без пульсаций;
• управление работой и контроль с помощью автоматики;
• низкие выбросы NOx;
• откидной корпус, доступность обслуживаемых деталей.

Назначение

Газовые горелки Weishaupt типа G исп. ZMAD применяются для сжигания природного газа. Входят в состав промышленных котлов, теплогенераторов, сушильных, обжиговых, плавильных печей и других технологических установок.
