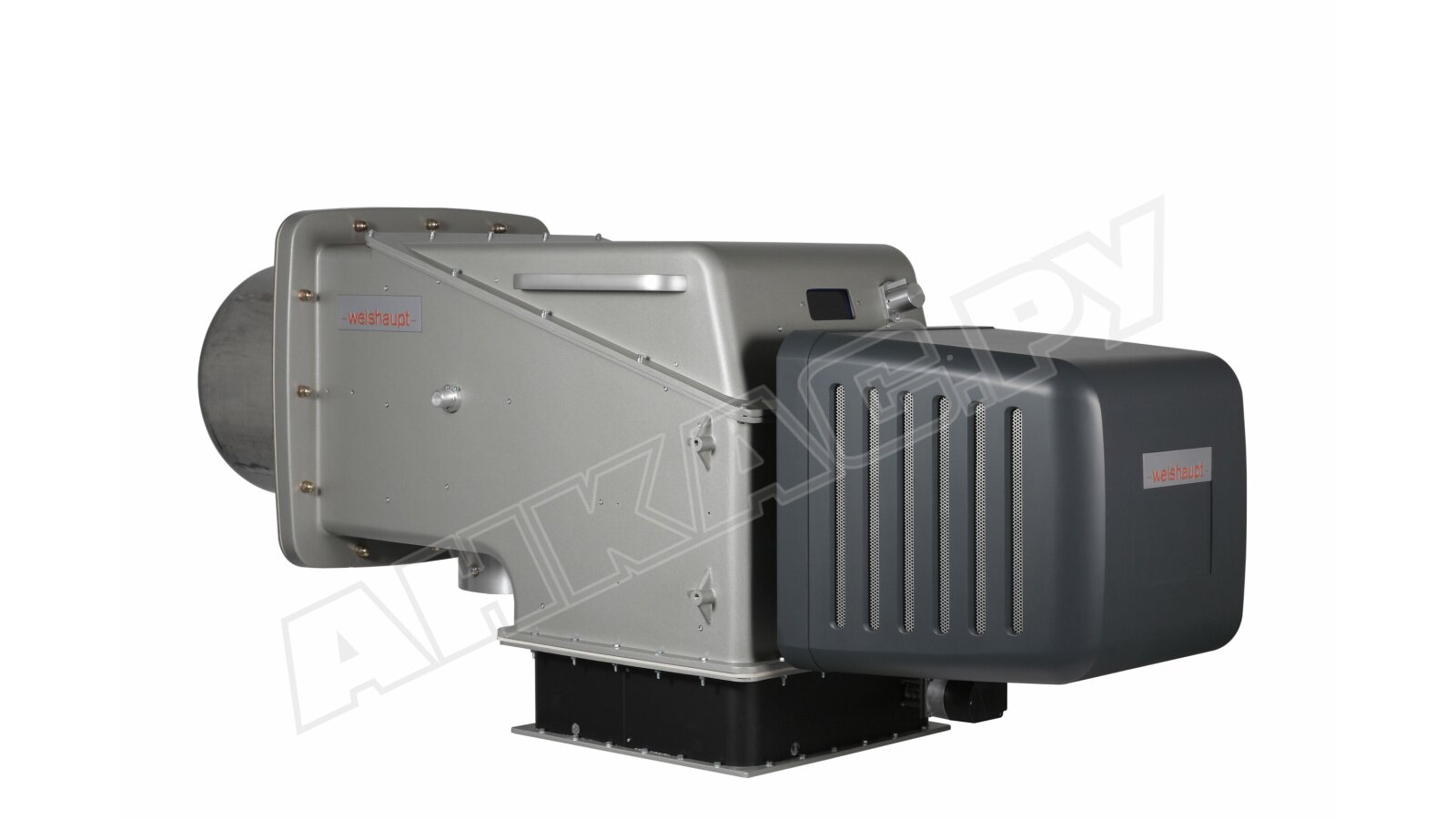

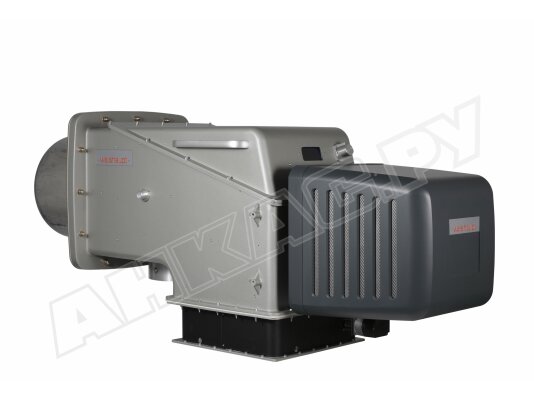

Дизельная горелка Weishaupt WKL 70/2-A, ZM

Дизельная горелка Weishaupt WKL 70/2-A, исп. ZM, арт: 27170401 используется в различных промышленных установках для получения тепловой энергии. Сконструирована по модульному принципу, с отдельным размещением вентилятора, шкафа управления и насосной станции. Подходит для систем сжигания с прерывистым и продолжительным циклом. Полностью автоматизирована. Относится к 1 классу эмиссии оксидов азота по EN 267.

Подробнее о дизельной горелке

Горелка функционирует в плавно-двухступенчатом режиме, переключается с одного режима горения на другой с учетом тепловой потребности. Плавный переход между первым и вторым уровнями нагрузки не допускает скачков в расходе топлива. Для модуляционного режима работы требуется установить электронный регулятор. В этом случае мощность будет изменяться с учетом запроса на тепло в любой точке нагрузки внутри доступного диапазона.

Менеджер горения управляет всеми функциями и подключенными устройствами. Контролирует заданную последовательность этапов горения, давление топлива и воздуха, наличие пламени, диагностирует работоспособность компонентов и их взаимодействие. Автоматика обеспечивает оптимальные параметры горения, безопасную и эффективную эксплуатацию горелки. Прерывает подачу топлива при утере сигнала пламени.

Настройки рабочих параметров и контроль за работой горелки осуществляется с помощью блока управления и индикации, который подключается к горелке с помощью соединительного кабеля и может отсоединяться при пусконаладочных работах.

Вентилятор, нагнетающий воздух на горение, может устанавливаться на горелке, а также в отдельном помещении, когда требуется забор воздуха извне для подачи в топку чистого воздуха.

Встроенное устройство зажигания вырабатывает ток высокого напряжения, который при поступлении на электроды розжига воспламеняет топливовоздушную смесь с помощью искрового разряда.

Новое смесительное устройство минимизирует потери давления на горелке, снижает вибрации и уровень вредных выбросов в атмосферу.

Характеристики и особенности:

• рабочая среда: жидкое топливо EL вязкостью до 6 мм2 /с при 20°C;
• доступный диапазон мощности: 1200-12000 кВт;
• питание от электрической сети: 230 В / 50 Гц;
• связанное регулирование топлива и воздуха;
• 1 класс по объему выбросов оксидов азота с учетом норматива EN 267;
• эффективная вентиляция, низкие потери давления воздуха;
• использование в системах с прерывистым и длительным циклом работы;
• контролируемый перезапуск не реже одного раза в 24 часа для самопроверки системы;
• стабильные характеристики пламени в камерах сгорания любого типа;
• температура воздуха на сжигание – до 20°C;
• модульный тип конструкции, отдельный блок управления и индикации;
• электромагнитный запорный клапан на форсуночном блоке;
• продуманная конструкция с удобным доступом к основным узлам и деталям;
• тепло-, звукоизоляция корпуса, незначительный уровень рабочих шумов.

Упрощенное техобслуживание

Под крышкой корпуса предоставляется доступ к обслуживаемым компонентам: подпорной шайбе, форсунке, запальным электродам и узлу смешивания. После демонтажа смесительного устройства можно извлечь огневую трубу. Предусмотрен свободный доступ к элементам регулировки подачи топлива и воздуха.

Размещение

Дизельные горелки для котлов отопления Weishaupt WKL устанавливаются в закрытых чистых помещениях с температурой -15...+40 °С, влажностью < 80%. Не допускается выпадение конденсата. Для размещения в неотапливаемых помещениях необходимо направить запрос производителю (требуются доп. мероприятия).

Требования к воздуху

Воздух для горения не должен содержать строительную и другую пыль, агрессивные вещества (галогены, хлориды, фториды и т. д.). Использование загрязненного воздуха требует более частого обслуживания горелки и увеличивает эксплуатационные затраты. При невозможности обеспечить приток чистого воздуха из рабочего помещения, производитель рекомендует организовать забор воздуха извне.

Достоинства:

• модуляция мощности при установке электронного регулятора;
• широкий диапазон регулирования;
• точное цифровое управление и контроль;
• эффективная вентиляция, устойчивое пламя во всех типах топок;
• новое смесительное устройство;
• изолированный корпус, низкий уровень рабочих шумов и вибраций;
• запорное устройство в форсуночном блоке;
• поддержка прерывистого и длительного цикла;
• текстовая индикация на русском языке;
• гибкая коммуникация через шинную систему;
• быстрый доступ к рабочим узлам для осмотра и обслуживания.

Применение

Дизельная горелка Weishaupt WKL используется в тепловых установках без особых требований по объему выбросов оксидов азота. Встраивается в состав промышленных отопительных, паровых, водогрейных котлов и теплогенераторов мощностью до 12000 кВт, соответствующих нормам EN 303.
