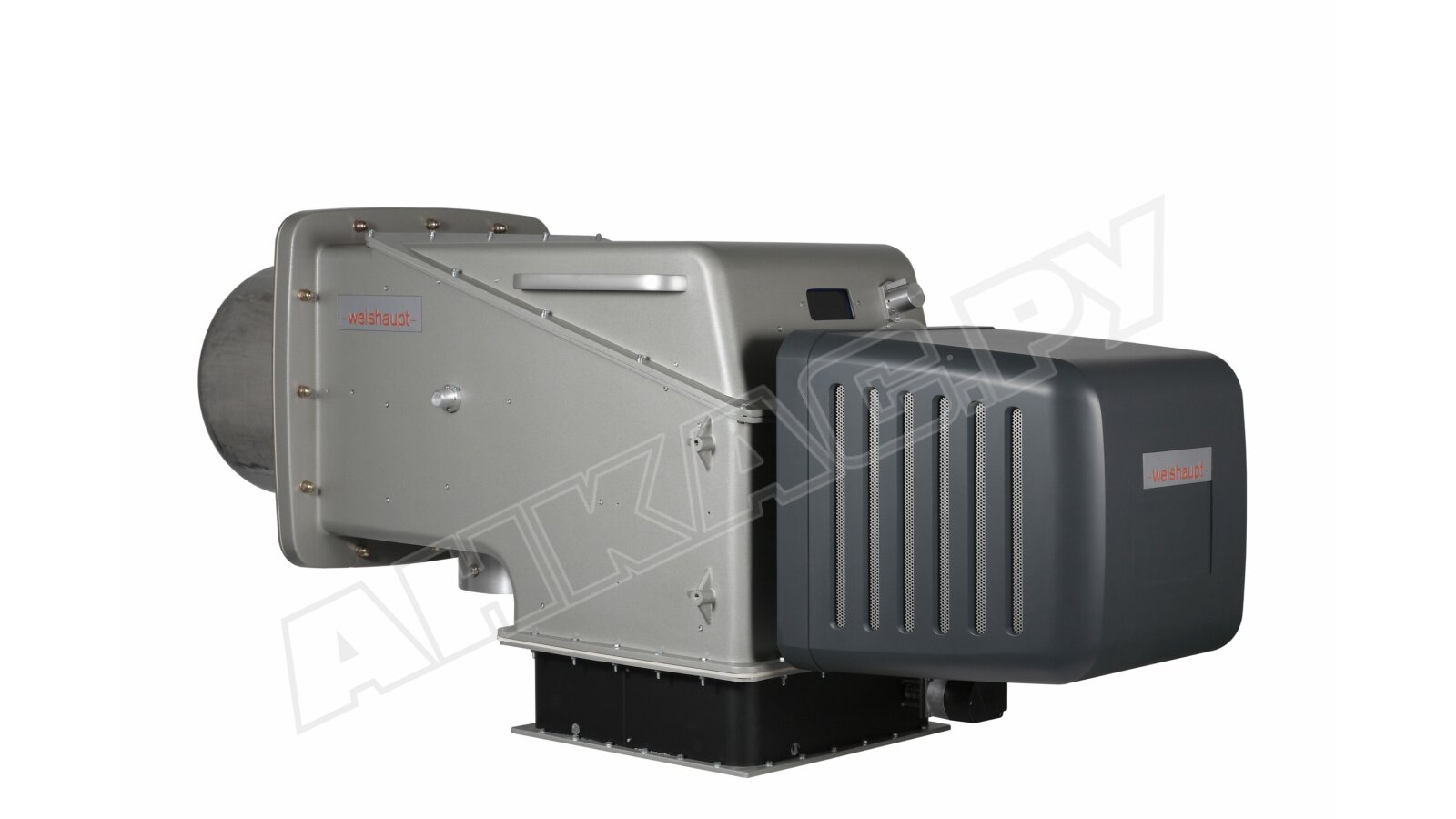

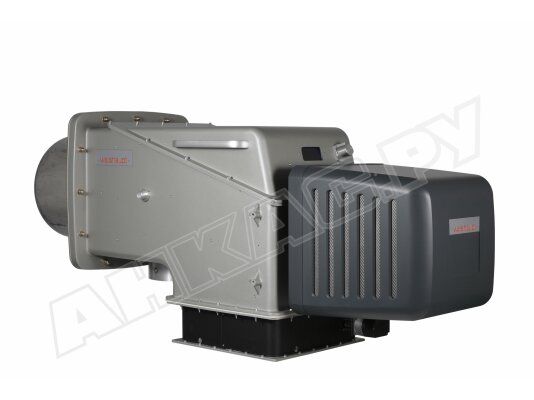

Дизельная горелка Weishaupt WKL 70/3-A, ZMH

Дизельная горелка Weishaupt WKL 70/3-A, исп. ZMH, арт: 27170610 разработана с учетом промышленных условий эксплуатации и достижения высокого КПД. Для работы с подогретым воздухом оснащена внутренней теплоизоляцией корпуса. Модульный тип конструкции позволяет решать множество специальных задач. Например, блок вентиляции можно вынести отдельно для подачи воздуха на горение из другого помещения.

Регулирование мощности

Мощность жидкотопливной горелки изменяется в плавно-двухступенчатом или модулируемом режиме. Электронная модуляция позволяет максимально подстраиваться под тепловые потребности, оптимизирует расход топлива.

Рекуперация тепла при работе с подогретым воздухом

Дымовые газы могут существенно нагреваться из-за высокой температуры теплоносителя, что позволяет получать дополнительную тепловую энергию. Рекуперация тепла осуществляется через теплообменник в дымоходе. Это дает дополнительный прирост КПД котла до 9%. Горелки серии WK рассчитаны на работу с воздухом, нагретым до 250 °C.

Характеристики и особенности:

• питание от электрической сети: 230 В / 50 Гц;
• рабочая среда: котельное жидкое топливо EL вязкостью до 6 мм2 /с при 20°C;
• доступный диапазон мощности: 1790-12000 кВт;
• 1 эмиссионный класс по уровню NOx в соответствии со стандартом EN 267;
• повышение КПД за счет использования нагретого воздуха (до 250°C);
• новое устройство смешивания, низкие потери давления на горелке и мощности вентилятора;
• ровное, устойчивое горение в различных видах топок;
• поддержка повторно-кратковременного и продолжительного режима работы;
• управляемая перезагрузка каждые 24 часа для диагностики системы;
• модульный тип конструкции с отдельным шкафом управления и индикации, вентилятором, насосной станцией;
• внутренняя теплоизоляция корпуса для надежной работы с разогретым воздухом;
• предохранительно-запорный затвор на головке форсунки;
• пониженный уровень рабочих шумов (до 85 дБ) и вибраций.

Электромагнитный затвор форсунки

Узел распыления топлива оснащен электромагнитным затвором для предотвращения утечек топлива. Предохранительное запорное устройство блокирует топливо на форсунке при остановке горелки, исключает просачивание из форсуночного узла.

Цифровое управление

Дизельная горелка Weishaupt WKL работает в автоматическом режиме. Настройка осуществляется на блоке управления и индикации, который подключается с помощью соединительного кабеля и может, при необходимости, отсоединяться.

Цифровой менеджер горения управляет всеми процессами с высокой точностью. Контролирует интенсивность сигнала пламени, давление топлива и воздуха, соблюдение последовательности команд, проверяет работоспособность отдельных компонентов и их взаимодействие. Блокирует подачу топлива при обнаружении неполадок.

Допустимые условия эксплуатации:

• место размещения дизельной горелки – закрытые чистые помещения;
• температура воздуха: -15...+40 °C, влажность: < 80% (конденсация недопустима);
• воздух для горения: сухой, чистый, без строительной и другой пыли, паров, агрессивных веществ (хлориды, фториды, галогены и т. д.).

За счет отдельного блока вентиляции его можно разместить в другом помещении (забор воздуха извне), если невозможно поступление чистого воздуха из рабочего помещения.

Упрощенное техобслуживание

Дизельная горелка Weishaupt WKL имеет удобный доступ к основным компонентам, требующим обслуживания: подпорной шайбе, форсунке, электроду розжига, устройству смешивания, пламенной трубе, что сокращает длительность проведения сервисных работ.

Достоинства:

• высокий КПД от сжигания жидкого топлива;
• электронная модуляция мощности;
• рекуперация тепла отходящих газов для увеличения КПД;
• широкий диапазон регулирования мощности;
• новое устройство смешивания, низкие потери давления и мощности наддува;
• экономичное потребление энергоресурсов;
• управление и контроль с помощью цифрового менеджера горения;
• стабильное горение во всех типах топок;
• предохранительно-запорный клапан в форсуночном блоке;
• теплоизоляция корпуса;
• коммуникация через системную шину;
• пониженный уровень рабочих шумов;
• легкий доступ к основным узлам и настройкам.

Применение

Дизельная горелка Weishaupt WKL предназначена для использования в промышленном котельном оборудовании. Входит в состав котлов отопления, подогрева горячей воды, паро-, теплогенераторов, отвечающих стандартам EN 303.
