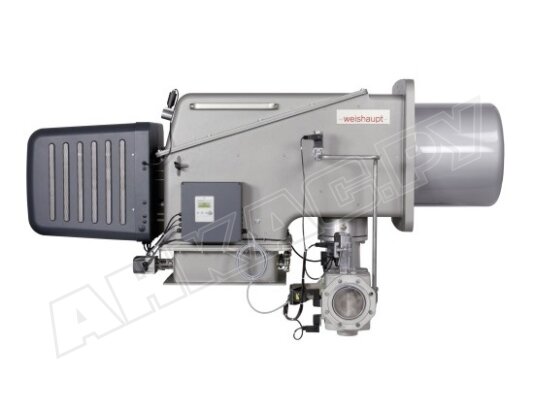

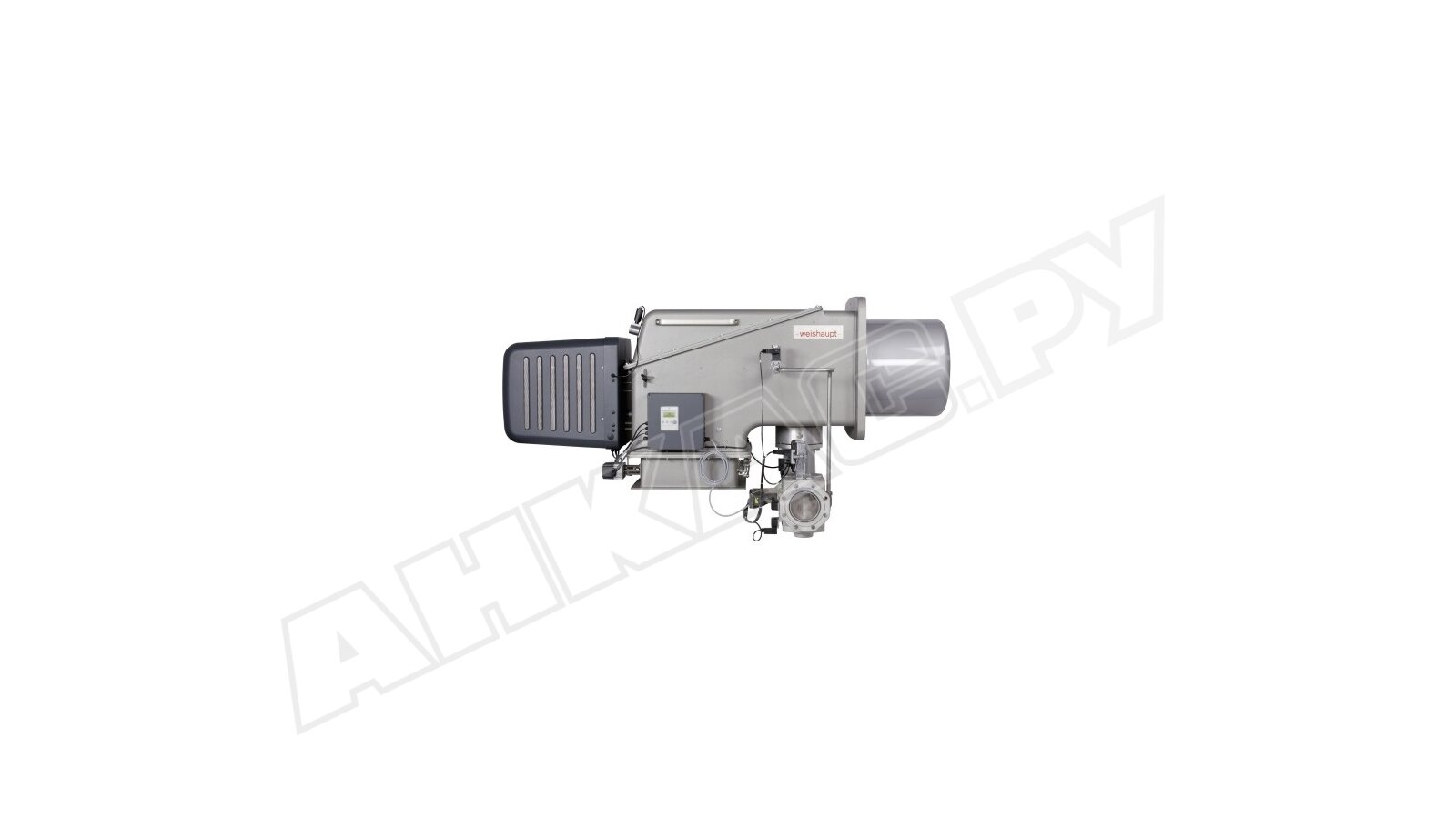

Газовая горелка Weishaupt WKG 50/2-A, DN 100, ZMH-1LN

Промышленная газовая горелка с улучшенным смесительным устройством и усиленной теплоизоляцией для работы с подогретым воздухом. Работает под управлением цифрового менеджера горения, что гарантирует высокую точность регулирования, экономичный расход ресурсов, широкие возможности настройки и коммуникации. Поддерживает постоянный и прерывистый цикл.

Работа с горячим воздухом

Газовая горелка Weishaupt WKG 50/2-A, DN 100, исп. ZMH-1LN, арт: 27750655 подготовлена для высокотемпературной эксплуатации (максимальная температура воздуха для горения +250 °С). Во многих технологических процессах дымовые газы разогреваются до +300 °С и выше. Использование их тепловой энергии позволяет снизить затраты на электроэнергию и повысить эффективность работы котла. Рециркуляция тепла осуществляется через теплообменник в линии прохождения дымовых газов. КПД повышается приблизительно на 8-9%.

Корпус изнутри защищен изоляционным материалом для эффективного снижения температуры на поверхности, предотвращения ожогов персонала. Дополнительным эффектом теплоизоляции является уменьшение уровня шума. Для минимизации тепловой нагрузки на блок управления и датчик пламени используется отдельный вентилятор.

Уровень выбросов NOx

Смесительное устройство улучшенной конструкции повышает качество готовой смеси, снижает потери давления, эмиссию NOx. Газовая горелка соответствует 3 классу по европейскому стандарту EN 676.

Основные параметры

Газовая горелка служит для сжигания как природного, так и сжиженного газа. Мощность изменяется плавно в зависимости от расхода газа. В заводской комплектации горелка работает в плавно-двухступенчатом режиме. Малая и большая нагрузка задаются в рамках рабочего диапазона (800-6000 кВт). При оснащении электронным регулятором доступен модуляционный режим регулирования, с плавным изменением мощности во всем диапазоне исходя из текущих тепловых потребностей.

Особенности конструкции

Газовые горелки для котлов отопления WKG имеют компактный корпус (в сравнении с другими устройствами аналогичного класса мощности). За его пределы вынесены вентиляторная станция и шкаф управления, что предоставляет больше вариантов для монтажа. Вентилятор подбирается отдельно, с учетом особенностей топки, типа горелки и теплогенератора.

Материал конструкции и уровень защиты встроенного оборудования не позволяют устанавливать горелку в условиях улицы. Место размещения – отапливаемые помещения с температурой воздуха -15...+40 °C, влажностью <80% (конденсация не допускается).

Возможности цифрового управления

• Горелка полностью автоматизирована. Менеджер горения W-FM управляет всеми функциями, поддерживает продолжительный и прерывистый цикл. Обеспечивает взаимосвязь систем и компонентов.
• Интерфейс топочного автомата предоставляет широкие возможности коммуникации, включая подключение к ПК со специальной программой, шине CAN и централизованной системе управления. Возможна также связь с удаленным устройством через модем для управления и контроля горелкой через каналы связи (интернет, мобильную, телефонную сеть).
• Система электронного связанного регулирования поддерживает точное соотношение газа и воздуха. Оснащена информационной шиной CAN с усиленной защитой от помех, что повышает качество передачи сигналов на сервоприводы.
• Ввод и контроль рабочих параметров осуществляется в меню блока управления и индикации (БУИ) с дисплеем, собственной памятью и многоязычной текстовой индикацией.

Назначение

Газовая горелка Weishaupt WKG исп. Н оптимальна для применения в высокотемпературных котлах. Благодаря широкому диапазону регулирования, высокому классу экологичности и модульному типу конструкции подходит для решения различных задач по выработке тепла. Применяется в промышленных системах отопления помещений, нагрева горячей воды, генераторах горячего воздуха мощностью до 4800 кВт.

Преимущества:

• работа с горячим воздухом, повышение КПД;
• высокая точность управления встроенным микропроцессором;
• экономичное потребление ресурсов;
• сокращение тепловых потерь при остановке оборудования;
• усиленная теплоизоляция, защита от травматизма;
• гибкость монтажа за счет отдельных модулей;
• низкие выбросы загрязняющих веществ;
• удобство ввода и отслеживания рабочих параметров;
• интеграция в централизованную систему управления.

Доступны опциональные устройства, с которыми можно купить газовую горелку Weishaupt WKG: регулятор для электронной модуляции, частотный преобразователь, модуль кислородного регулирования.
