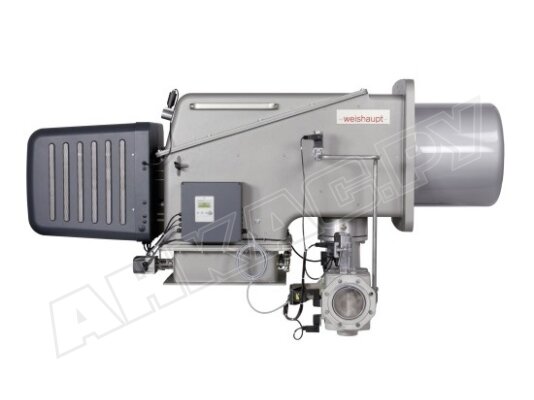

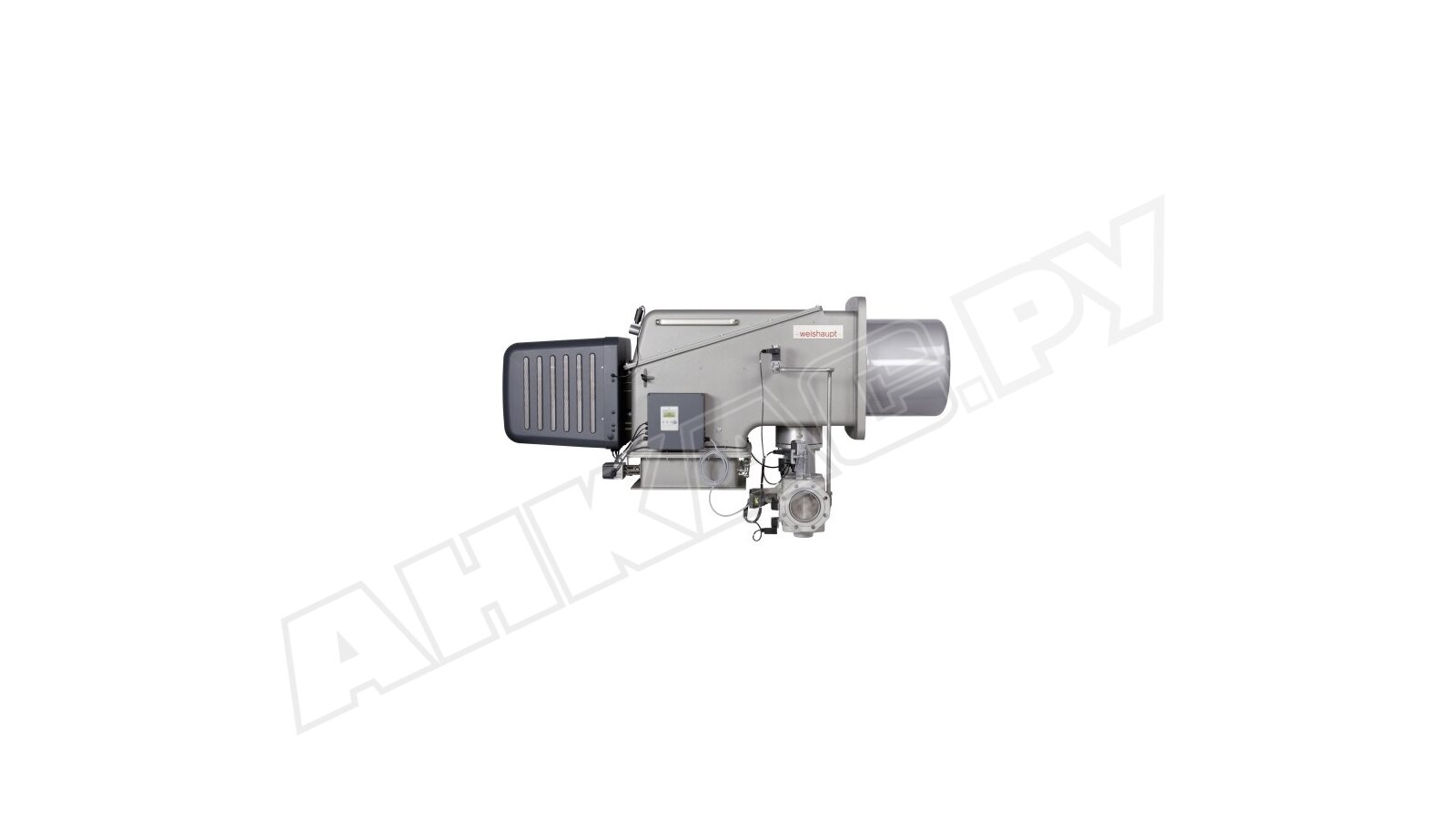

Газовая горелка Weishaupt WKG 70/2-A, DN 80, ZMH-1LN

Газовая горелка разработана для оснащения промышленных установок, требующих высокой производительности, надежности и экономичного расхода ресурсов. Адаптирована для работы с предварительно подогретым воздухом, при использовании которого КПД увеличивается на +9%.

Виды топлива и тип регулирования

Газовая горелка Weishaupt WKG 70/2-A, DN 80, исп. ZMH-1LN, в комплекте, арт: 27770645 применяется для сжигания природного газа Е, LL, сжиженного газа B, P.

В заводской комплектации работает в плавно-двухступенчатом режиме. Переключение между ступенями осуществляется без скачков давления. При небольшом дооснащении доступен режим электронной модуляции, при котором снижается потребление топлива за счет плавного изменения мощности по запросу на тепло.

Уровень эмиссии NOx

Специальная конструкция смесительного узла уменьшает потери давления, вибрации и уровень выбросов вредных веществ. По объему NOx горелка соответствует 3 классу по нормативу EN 676.

Высокотемпературная эксплуатация

Конструкция рассчитана на высокотемпературное применение, работу с горячим воздухом на горение, до +250 °С. В некоторых производственных процессах температура дымовых газов достигают очень высоких значений. Использование их тепловой энергии позволяет экономить электроэнергию и увеличивает теплотехнический КПД. Рекуперация тепла осуществляется через теплообменник в дымоходе.

Конструкция и особенности

• Отдельно от компактного корпуса размещены вентиляторная станция и шкаф управления, что повышает гибкость монтажа. Элементы настройки и узлы, требующие обслуживания, легкодоступны.
• Теплоизоляция корпуса предотвращает получение травм персоналом при случайном контакте с поверхностью при работе с горячим воздухом. Дополнительным эффектом от использования изоляционной прослойки является заметное снижение уровня шума (83 дБ).
• Система электронного связанного регулирования поддерживает оптимальную пропорцию газа и воздуха. Отличается от предыдущих версий помехозащищенной информационной шиной CAN, которая служит для передачи сигналов на сервоприводы воздушной заслонки и газового дросселя.
• Материалы и уровень защиты корпуса и встроенного оборудования горелки не пригодны к эксплуатации на улице. Горелка может размещаться только в закрытых отапливаемых помещениях с температурой окружающей среды -15...+40 °C, влажностью до 80%. Воздух для горения не должен содержать летучих твердых частиц и агрессивных паров.

Цифровое управление

Управляет всеми функциями цифровой менеджер горения W-FM 100/200. Автоматика контролирует давление подачи воздуха и газа, взаимосвязь компонентов и устройств, сигнал пламени и другие параметры работы. Для контроля герметичности газовых клапанов предусмотрена специальная программа.

Основные настройки выполнены на заводе, после чего горелка прошла испытания. Для задания конкретных параметров горения предусмотрен отдельный блок управления и индикации с дисплеем, связанный с топочным автоматом соединительным кабелем. Русскоязычная текстовая индикация упрощает считывание сообщений системы.

Интерфейс блока автоматики позволяет подключать горелку к персональному компьютеру со специальным программным обеспечением для визуализации данных на мониторе. Возможна интеграция в вышестоящую систему автоматизации для удаленного управления и контроля работы горелки.

Преимущества:

• оптимальные параметры горения за счет точного цифрового управления;
• электронная модуляция при дооснащении, экономичный расход газа;
• рекуперация тепла, прирост КПД на 9%;
• низкие выбросы оксидов азота, 3 класс экологичности;
• гибкие коммуникационные возможности с помощью разных интерфейсов;
• исключение оттока тепла при остановке горелки;
• удобство задания рабочих параметров и просмотра системных сообщений;
• продуманная компоновка, быстрый доступ для обслуживания;
• модульная концепция сборки, гибкость монтажа.

Применение

Горелка Weishaupt WKG предназначена для оснащения промышленных отопительных, водогрейных котлов, паро-, теплогенераторов, технологических установок мощностью до 9600 кВт, соответствующих стандартам EN303, EN676.

У нас можно купить газовые горелки Weishaupt WKG для котлов разных типов и назначения: исп. Н – для высокотемпературных котлов, исп. SF – для котлов с закрученным факелом для коротких топок, исп. 3LN – для установок с повышенными экологическими требованиями. Все варианты горелок WKG размещены в нашем каталоге.
