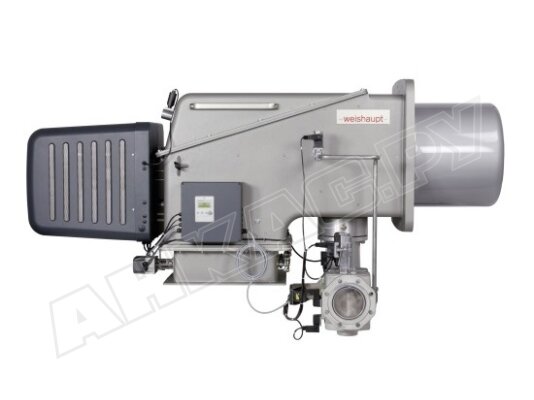

Газовая горелка Weishaupt WKG 70/3-A, DN 150, 3LN

Мощная система сжигания газа, разработанная на базе прогрессивных технологий горения. Отличается высокотехнологичной системой управления и немецким качеством сборки. За счет использования смесительного устройства специальной конструкции, горелка не загрязняет окружающую среду. Выбросы NОx сведены к минимуму. Широкий диапазон регулирования мощности позволяет решать различные задачи теплоснабжения.

Основные данные:

• регулирование мощности в плавно-двухступенчатом режиме в диапазоне 1400-12000 кВт;
• электронная модуляция при установке соответствующего регулятора;
• виды топлива: природный газ Е/ LL, сжиженный газ B/P;
• параметры присоединения: DN 150;
• допустимые эксплуатационные температуры: -15...+40 °C.

Исполнение 3LN

Газовая горелка Weishaupt WKG 70/3-A, DN 150, исп. 3LN, арт: 27772418 оснащена специальным узлом смешивания multiflam® для получения однородной топливовоздушной смеси и её полного сжигания. Отличается сверхнизкими выбросами NОx. Соответствует 3 классу экологичности по нормам EN 676.

Подробнее о горелке

• Конструкция собрана из отдельных модулей: корпуса, вентиляторной станции, шкафа управления, что обеспечивает гибкость монтажа. Устройства и узлы компактно размещены внутри корпуса для рационального использования рабочего пространства, удобства настройки и техобслуживания.
• Внутренняя теплоизоляция, характерная для всех моделей линейки WKG, снижает температуру на поверхности корпуса и минимизирует уровня шума.
• Работа горелки полностью автоматизирована. Цифровой менеджер горения W-FM 100/200 управляет всеми функциями и устройствами, обеспечивает взаимосвязь систем и компонентов. Контролирует подачу газа и воздуха, сигнал пламени, герметичность газовых клапанов и другие параметры. Инициирует блокировку при обнаружении неполадок.
• Система электронного связанного регулирования отличается от предшествующих версий усиленной антипомеховой защитой информационной шины CAN, через которую передаются сигналы на сервоприводы для управления воздушной заслонкой и газовым дросселем. Соотношение топлива и воздуха поддерживается с цифровой точностью.
• Воздушная заслонка, перемещаемая сервоприводом, автоматически закрывается во время бездействия горелки, что предотвращает потери тепла.
• При эксплуатации в режиме электронной модуляции горелка плавно изменяет мощность в доступном диапазоне с учетом тепловых потребностей, что позволяет экономично расходовать ресурсы и повышает эффективность котла.
• Интерфейс менеджера горения позволяет интегрировать горелку в систему управления высшего ранга для дистанционного контроля и передачи управляющих сигналов. Доступно подключение к персональному компьютеру. Специально разработанная программа ProGraf NT обеспечивает эффективное управление, учитывает все требования заказчиков.
• Газовая горелка предварительно настроена на заводе и испытана на независимом стенде. Индивидуальные параметры горения задаются с помощью блока управления и индикации (БУИ) со встроенной памятью и дисплеем. БУИ позволяет считывать системные сообщения за счет русскоязычной текстовой индикации.

Назначение

Газовая горелка служит для сборки отопительного, водогрейного и другого промышленного оборудования мощностью до 9600 кВт. Совместима с котлами и теплогенераторами, соответствующими стандартам EN303 и EN676. Исполнение 3LN подходит для установки только на трехходовые котлы.

Условия эксплуатации

Горелки WKG могут размещаться только в закрытых отапливаемых помещениях с температурой не ниже -15, не выше +40 °C. Не допускается образование конденсата, наличие агрессивных испарений, взрывоопасных веществ, скоплений пыли.

Преимущества:

• экстремально низкие выбросы оксидов азота;
• цифровое управление всеми функциями и устройствами;
• модульный тип конструкции, гибкость монтажа;
• плавное регулирование мощности по запросу на тепло (при дооснащении);
• возможность подключения к системе автоматизации здания;
• защита от рассеивания тепла во время остановки горелки;
• продуманная компоновка, быстрый доступ к настройкам и обслуживаемым узлам.

Газовые горелки типоряда WKG

В линейку Weishaupt WKG входят горелки разной комплектации, и мощности. Со склада и под заказ можно купить газовые горелки для стандартных и коротких камер сгорания, с разным типом/ размером присоединения газовой магистрали, в обычном и высокотемпературном исполнении. Помимо горизонтального, разработано исполнение для вертикального монтажа.
