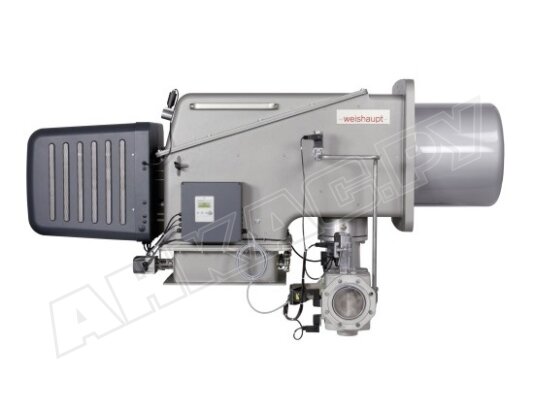

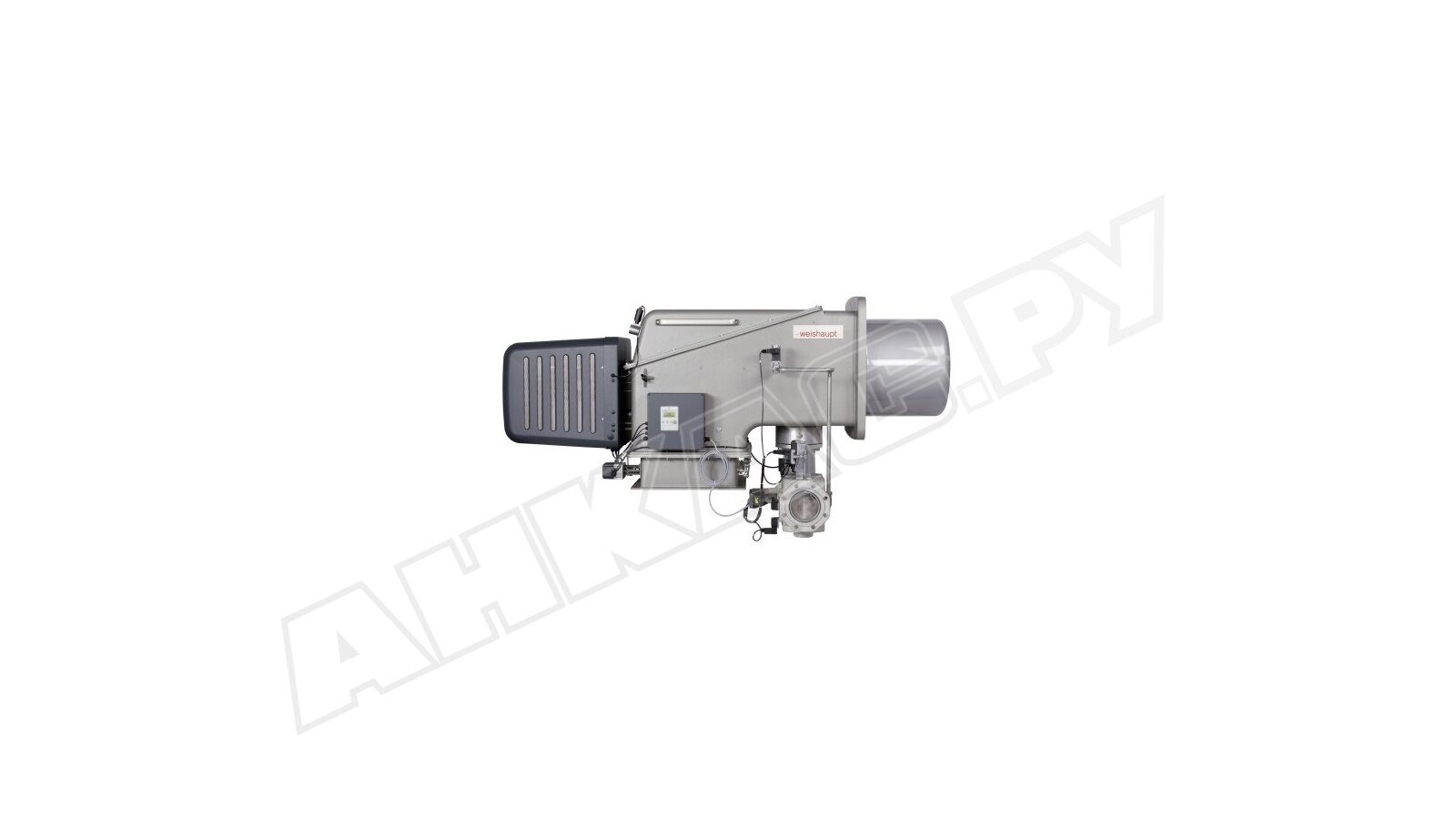

Газовая горелка Weishaupt WKG 80/1-A, DN 100, 3LN

Высокотехнологичная мощная горелка для сжигания газа в промышленных котлах. Сочетает такие преимущества, как точное цифровое управление всеми функциями, экономичную, эффективную и экологичную работу. За счет электронной модуляции пламени изменение мощности осуществляется плавно, с учетом внешнего запроса на тепло.

Низкий уровень эмиссии NOx

Газовая горелка Weishaupt WKG 80/1-A, DN 100, исп. 3LN, арт: 27781316 оснащена смесительным устройством улучшенной конструкции (multiflam®) для чистого сжигания газа, защиты окружающей среды от загрязнения. Соответствует третьему классу согласно нормам EN 676 по объему выбросов NOx. Минимальный выход вредных веществ позволяет размещать горелку в местах, где действуют строгие экологические стандарты.

Устройство и комплектация

• Компоненты и узлы горелки компактно размещены для удобства доступа и минимизации занимаемого пространства. Модульный тип конструкции, с отдельно вынесенными вентилятором и шкафом управления, обеспечивает гибкость монтажа и расширенные возможности применения.
• Горелки Weishaupt серии WKG оснащаются системой электронного связанного регулирования и цифровым менеджером горения W-FM 100/200, что гарантирует точное соотношение газа и воздуха при работе на любой мощности.
• Топочный автомат отвечает за управление всеми функциями и взаимосвязь подключенных устройств. Контролирует давление газа и воздуха, сигнал пламени, отключает горелку при возникновении неполадок.
• Менеджер горения предоставляет базу для подключения горелки к системам вышестоящего уровня и передачи информации через шину любого типа. Для эффективного управления горелкой Weishaupt производитель предлагает специальное программное обеспечение ProGraf NT, учитывающее все возможные требования к установкам.
• Точная настройка индивидуальных параметров осуществляется с помощью программы запуска в меню топочного автомата. Блок управления и индикации передает данные о текущей фазе горения и информирует о неполадках.
• В комплект поставки входит газовая рампа с двойным электромагнитным клапаном класса А, реле давления газа (минимального и максимального). Предусмотрена функция контроля герметичности газовых клапанов.

Применение

Горелка Weishaupt WKG рассчитана на сжигание природного газа Е, LL, сжиженного газа B, P в промышленных системах теплоснабжения мощностью до 13600 кВт: отопительных, водогрейных котлах, технологических установках. Модификации 3LN подходят только для трехходовых котлов.

Модификации серии WKG

В линейку Weishaupt WKG входят газовые горелки с разным типом регулирования мощности, размером подключения газа, комплектацией. Кроме стандартных модификаций, Weishaupt выпускает модель для вертикального монтажа, что позволяет выводить из горячей зоны сервопривод газового дросселя и газовые электромагнитные клапаны.

В линейке WKG представлены горелки для работы с подогретым воздухом до +250 °C, увеличивающие КПД за счет использования теплоты дымовых газов (версия Н), короткофакельные модели (исполнение SF) для котлов с короткой камерой сгорания.

Преимущества:

• электронная модуляция пламени, точное регулирование мощности в соответствии с тепловыми потребностями, экономия ресурсов;
• цифровое управление всеми процессами и устройствами, безопасная и эффективная эксплуатация;
• очень широкий диапазон мощности (1800-17000 кВт) для решения всевозможных задач теплоснабжения на производстве;
• минимальные выбросы вредных веществ в атмосферу;
• интеграция в вышестоящие системы управления, широкие возможности коммуникации;
• легкий доступ к механизмам и деталям, требующим обслуживания.

Эксплуатационные условия

Газовая горелка Weishaupt WKG рассчитана на эксплуатацию при температуре -15...+40 °C, относительной влажности до 80%. Подходит для размещения только в закрытых помещениях, исключающих доступ атмосферных осадков. Котельная должна проветриваться для безопасного и эффективного горения. Необходимо исключить наличие летучих твердых частиц, агрессивных паров и веществ в подаваемом на горение воздухе. Для неотапливаемых помещений требуются дополнительные мероприятия.
