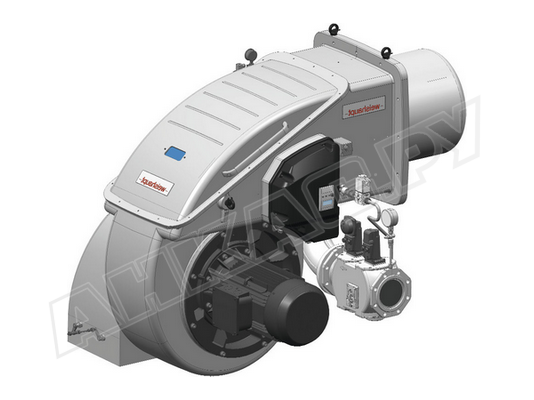

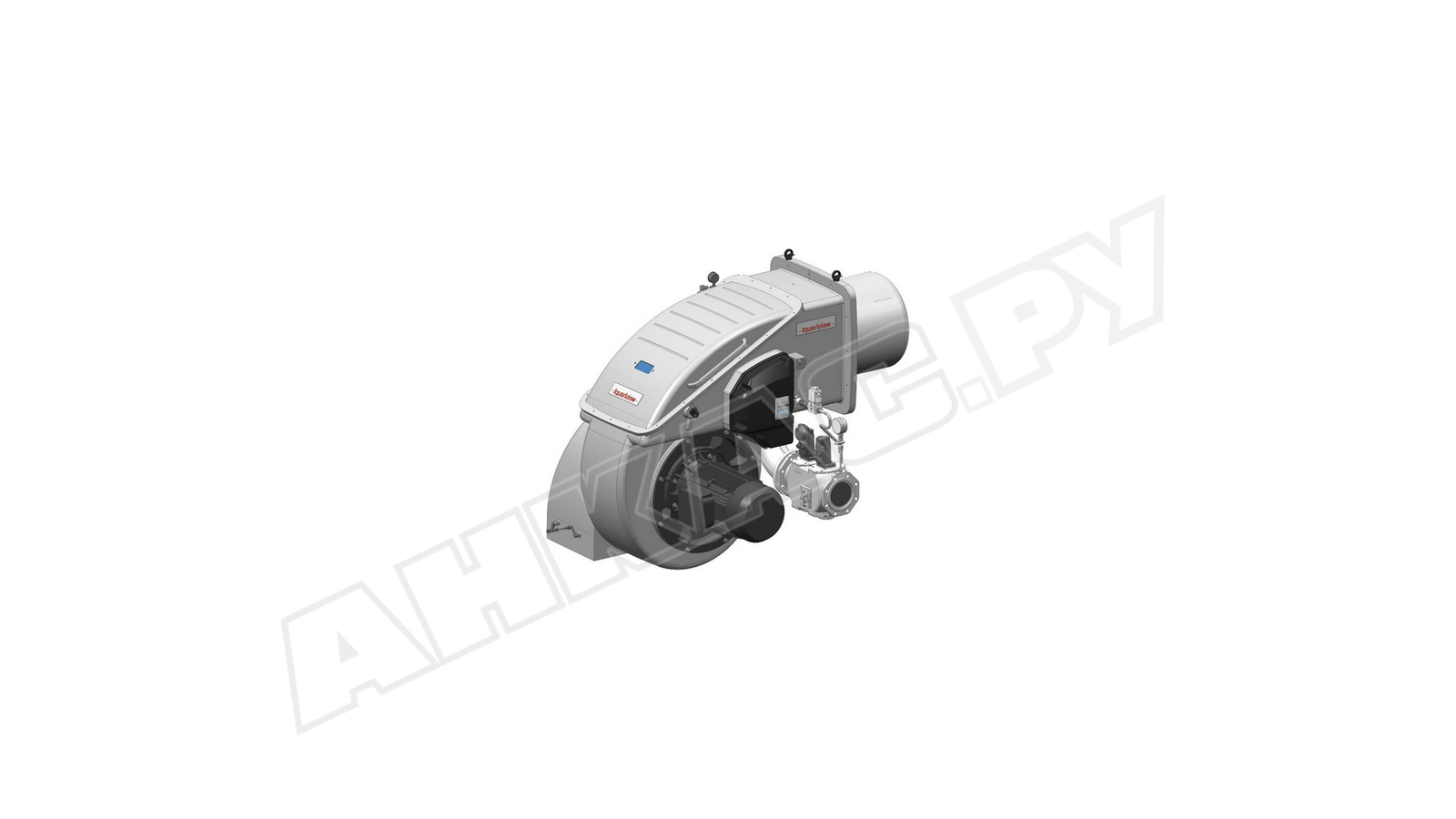

Газовая горелка Weishaupt WKmono-G 80/1-A, DN 100, ZM-4LN

Промышленная газовая горелка из высокотехнологичной линейки Weishaupt, разработанной для достижения максимальной эффективности при сохранении компактных размеров конструкции. Благодаря использованию специального смесительного устройства отличается ультранизкими выбросами оксидов азота. Может встраиваться в системы автоматизации высшего ранга.

Основные характеристики и особенности:

• сжигание природного газа E/ LL, сжиженного газа В/ Р;
• прогрессивное регулирование мощности в диапазоне 1300...13000 кВт;
• комплектация стандартной пламенной головой 452 мм из жаропрочного сплава;
• класс защиты электрических компонентов от пыли и влаги: IP 54;
• допустимое противодавление в камере сгорания: -2,5... 35 мбар;
• мощность двигателя 44 кВт, класс изоляции F, класс энергоэффективности IE3;
• диапазон эксплуатационных температур: от -15 до +40 °C.

Максимальная компактность и высокая мощность

Газовая горелка Weishaupt WKmono-G 80/1-A, DN 100, исп. ZM-4LN, арт: 28782446 представляет собой комбинацию моноблочной и двухблочной горелок при сохранении компактности и удобной для сервисного обслуживания конструкции. Произведена из блоков и деталей модульной системы.

За счет эргономичной формы корпуса и специальной системы подачи воздуха, созданной на базе заново разработанной конструкции вентилятора, горелка способна развивать высокую мощность несмотря на небольшие габариты.

Система multiflam®

В газовой горелке Weishaupt Wkmono-G использована запатентованная конструкция смесительного устройства multiflam®, обеспечивающая минимальный объем оксидов азота, выделяемых при сжигании газа. Топливо распределяется на первичное и вторичное пламя. Часть отработанных газов рециркулируется, что способствует высокому уровню экологичности.

Цифровая надежность

Горелки линейки WKmono-G оснащены цифровым менеджером горения, управляющим всеми функциями и подключенными устройствами. Автоматика контролирует последовательность действий, обрабатывает полученные сигналы, блокирует систему при обнаружении неполадок. Поддерживает постоянный рабочий цикл.

Связанное электронное регулирование с топочным автоматом W-FM100 позволяет достигать точной регулировки пропорций газа и воздуха при формировании сжигаемой смеси, что повышает теплотехнический КПД котла и экономит ресурсы.

Менеджер горения обеспечивает базу для коммуникации с системами управления высшего уровня. Для интеграции используются протоколы электронных шин eBus и Modbus. За счет прямого соединения с системой автоматизации зданий становятся доступными управление и контроль функциями горелки и котла.

Данные от топочного автомата отображаются на дисплее блока управления и индикации или на мониторе подключенного к горелке компьютера. Возможно дистанционное изменение пользовательских функций.

Обрабатывая данные с подключенных устройств (реле давления, датчика контроля пламени и других) блок управления принимает решение о дальнейшей работе горелки (запуске, блокировке системы, перезагрузке) с учетом запрограммированных действий.

Высокотемпературное исполнение

Для повышения эффективности горения, снижения потребления энергии горелка может работать с горячим воздухом для горения (максимальная температура +250 °C). За счет теплоизоляции исключен риск травмирования персонала при случайном соприкосновении с корпусом.

Преимущества:

• ультранизкие выбросы загрязняющих воздух веществ;
• регулирование тепловой мощности в широком диапазоне;
• возможность обмена данными с системой управления высшего ранга;
• работа с горячим воздухом для повышения КПД;
• устойчивое пламя в топках с низким и высоким противодавлением;
• электронное связанное регулирование, автоматизированное управление;
• защита от потерь тепла при остановке горелки.

Применение

Газовая горелка предназначена для интеграции в отопительное, водогрейное промышленное оборудование, паровые котлы, генераторы горячего воздуха мощностью до 10400 кВт. Совместима с любыми котлами, отвечающими стандартам EN303, EN676. Подходит для работы в прерывистом и длительном цикле.
