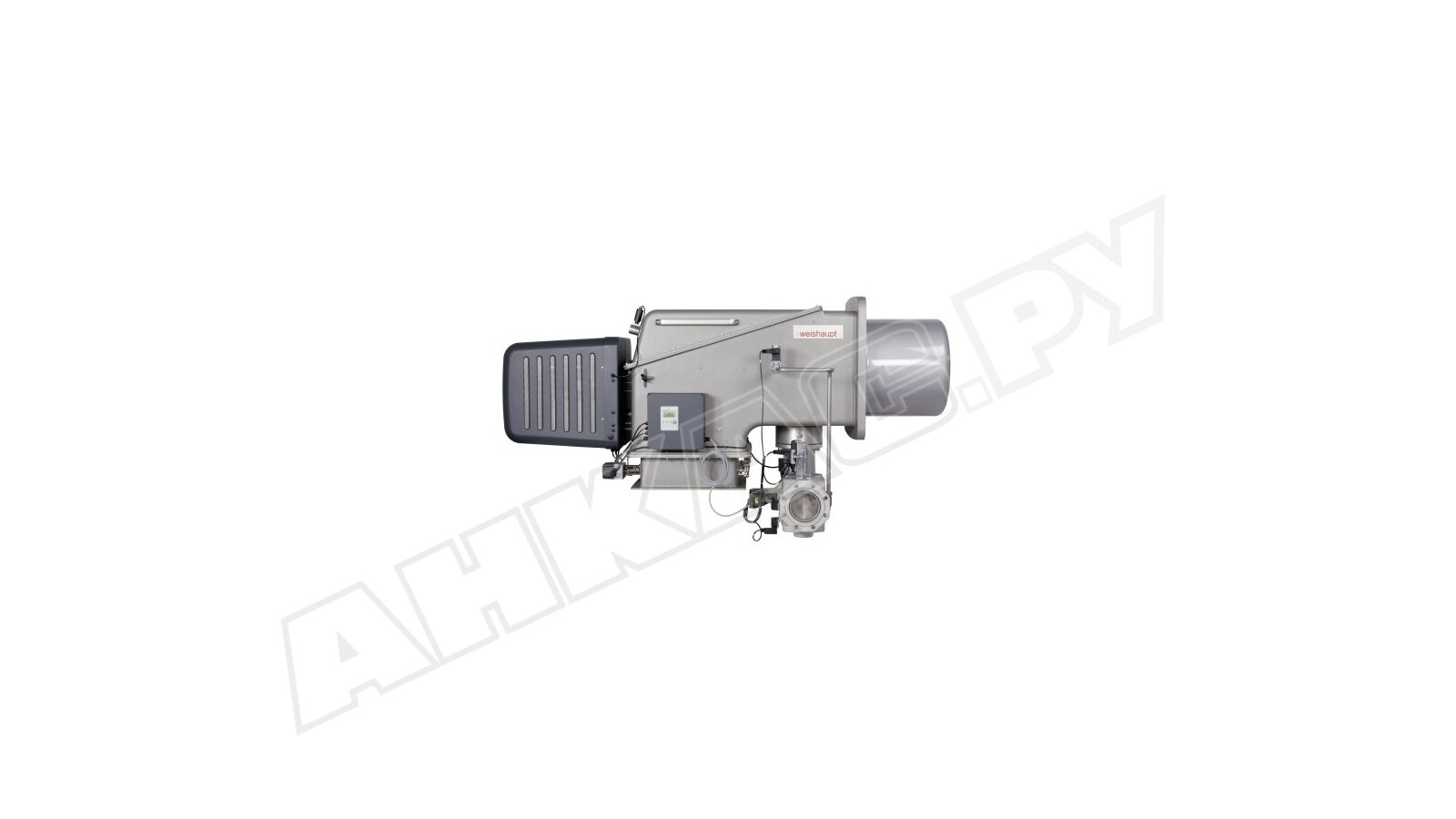

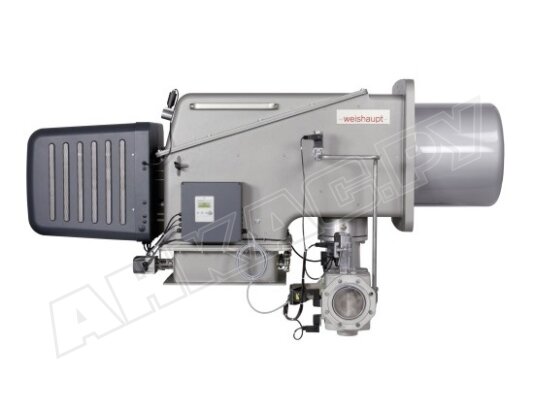

Газомазутная горелка Weishaupt WKGL 4/0-A, DN 80, ZM-NR

Промышленная комбинированная горелка для сжигания газа и мазута. Отличается высокотехнологичным исполнением, широким диапазоном регулирования мощности, гибкими коммуникационными возможностями. Работает автоматически.

Особенности горелки ZM-NR:

• топливо: газ (природный E/LL, сжиженный В/Р), мазут S вязкостью <50 мм2/с при +100°C;
• модернизированное смесительное устройство, 2 класс экологичности по EN676 при работе на газе, 1 класс по EN267 при использовании жидкого топлива;
• переключение на необходимый вид топлива в ручном или автоматическом режиме;
• прогрессивное или электронномодулируемое (медленное) регулирование в диапазоне 3200-17500 кВт;
• максимальная время выбега сервопривода: 20 или 42 секунды;
• уровень защиты электрических компонентов от пыли/ влаги: IP54;
• двойной электромагнитный клапан класса «А» для управления подачей газа;
• реле давления газа для контроля утечек запорной арматуры;
• предохранительный запорный клапан в блоке распыления топлива для исключения утечек мазута при сжигании газа или остановке горелки;
• подача на форсунки предварительно подогретого мазута, с оптимальной температурой и вязкостью для равномерного распыления и полного сгорания;
• топливный фильтр для удаления из топлива частиц грязи и примесей, защиты последующих устройств от повреждения;
• электронное связанное регулирование с усиленной помехозащитой информационной шины CAN, стабильная передача сигналов на исполнительные механизмы;
• поддержание точного соотношения топливо/ воздух с учетом настроек.

Применение

Комбинированные горелки WKGL решают вопрос бесперебойной подачи тепла при проблемах с подачей основного вида топлива. Используются для оснащения мощных промышленных котельных, теплотехнических установок, систем ЖКХ. Подходят для котлов и теплогенераторов, отвечающих стандартам EN303, EN676, EN267.

Конструкция и управление

• Газомазутная горелка Weishaupt WKGL 4/0-A, DN 80, исп. ZM-NR, арт: 67844242 собрана из блоков для упрощения сборки в небольших помещениях. Вентиляторная, насосная станции, шкаф управления и устройство предварительного подогрева мазута вынесены за пределы корпуса.
• Для задания индивидуальных настроек предусмотрен блок управления и индикации. Упрощает ввод и контроль данных встроенный дисплей с меню и многоязычной текстовой индикацией.
• Управляет процессами горения автоматика (W-FM 100/200). Менеджер горения отвечает за точное выполнение запрограммированных этапов розжига и горения, анализ полученных сигналов от датчиков и реле, поддерживает взаимосвязь подключенных устройств, проверяет герметичность клапанов.
• Блок автоматики снабжен интерфейсом для подключения горелки к централизованной системе управления, связи с удаленными устройствами управления и контроля через проводные и беспроводные каналы.

Опции

Функционал менеджера горения можно расширить за счет установки О²-модуля для корректировки расхода воздуха исходя из количества кислорода в дымовых газах, частотного преобразователя для адаптации вращений двигателя вентилятора в зависимости от требуемой мощности, регулятора для электронной модуляции. Опциональное оборудование снижает расход электроэнергии/ топлива и повышает эффективность работы горелки.

Место установки

Двухтопивная горелка WKGL устанавливается в закрытое помещение без больших скоплений пыли, конденсации, повышенной влажности, с температурой воздуха -15…+40 °C. Для размещения в неотапливаемых помещениях требуются дооснащение.

Преимущества:

• комбинированная система сжигания газ/ мазут в единой конструкции;
• создание надежной и эффективной системы теплоснабжения;
• широкий диапазон регулирования мощности;
• электронное управление всеми функциями без участия оператора;
• гибкие возможности настройки и коммуникации;
• улучшенный канал передачи управляющих сигналов на сервоприводы;
• безопасная эксплуатация, контроль герметичности газовых клапанов;
• предохранительное запорное устройство в линии форсунки;
• предварительный подогрев мазута для эффективного распыления;
• блочная конструкция, вариативность монтажа.

В линейке Weishaupt есть также другие варианты горелок. Для установок с повышенными требованиями по экологичности сжигания топлива рекомендуем купить комбинированные горелки Weishaupt WKGL со смесительным устройством специальной конструкции (исп. LN, 1LN или 3LN).
