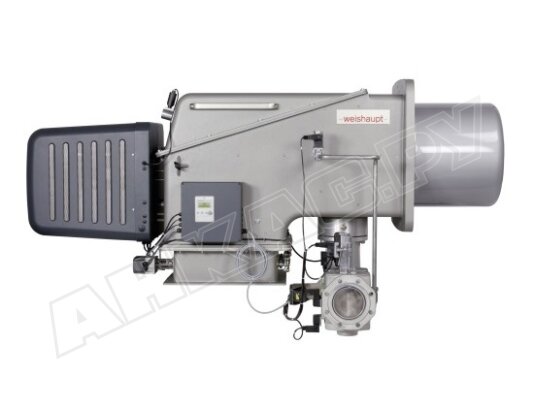

Газомазутная горелка Weishaupt WKGL 4/0-A, DN 100, ZM
- Вид топлива: газ/мазут
- Мощность горелки: от 3200 до 17500 кВт
- Исполнение горелки: прогрессивная-электронномодулируемая, прогрессивная-электронномодулируемая, прогрессивная-механическая
- Электропитание: 380 В
- Комплектация: с головой сгорания
- Расход топлива: 270 - 1475 кг/ч
- 18.5 кг
- 251.7x78x153 см
Описание товара
Мощная промышленная горелка с электронным управлением и двухтопливной системой сжигания. Вырабатывает до 17500 кВт тепла. Оснащена стандартным смесительным устройством, за счет чего ориентирована на применение в системах без повышенных требований по экологичности.
Особенности модели ZM:
- сжигаемое топливо: природный газ E/LL, сжиженный газ В/Р, мазут S вязкостью до 50 мм2/с при t +100°C;
- ручной или автоматический вариант переключения на резервное/ основное топливо;
- стандартная конструкция смесительного узла, 1 класс экологичности;
- плавно-двухступенчатое (медленное) регулирование или электронная модуляция мощности;
- рабочий диапазон регулирования: 3200-17500 кВт;
- максимальное время выбега сервопривода: 20 или 42 секунды;
- усиленная защита электрических компонентов, стандарт IP54;
- двойной газовый клапан класса «А» для герметичного запирания газа;
- реле давления газа для проверки запорной арматуры на утечки;
- предохранительное запорное устройство, установленное в систему распыления топлива для предотвращения утечек мазута при работе горелки на газе или остановке;
- предварительный подогрев мазутного топлива перед поступлением на форсунку для достижения оптимальной температуры и вязкости;
- топливный фильтр для очистки мазута от грязи, защиты далее размещенных устройств от повреждений и засорения;
- электронное связанное регулирование с улучшенной защитой шины CAN от э/м помех, надежная передача команд на исполнительные органы при регулировании подачи воздуха и топлива.
Применение
Комбинированные горелки WKGL незаменимы в местах, где важно исключить перебои в теплоснабжении. Используются в промышленных, технологических установках, системах ЖКХ, различном теплотехническом оборудовании. Устанавливаются в паровые, водогрейные, отопительные котлы, теплогенераторы, отвечающие стандартам EN303, EN676, EN267.
Устройство и управление
- Газомазутная горелка Weishaupt WKGL 4/0-A, DN 100, исп. ZM, арт: 67844251 состоит из блоков: корпуса с алюминиевой рамой и кожухом, вентилятора, шкафа управления, насосной станции и устройства предварительного подогрева мазута. Модульная концепция сборки упрощает монтаж горелки в тесных помещениях.
- Изолированный корпус горелки снабжен внутренней изоляцией для эффективного поглощения рабочих шумов. Уровень шума при работе горелки не превышает 85 дБ.
- Благодаря современному менеджеру горения W-FM 100/200 все важные функции, включая подвод воздуха и топлива, контроль пламени, проверку герметичности, контролируются с цифровой точностью. Блок автоматики поддерживает постоянный и прерывистый режим работы.
- Менеджер горения позволяет быстро настроить индивидуальные параметры и ввести комбинированную горелку в эксплуатацию. Снабжен востребованными интерфейсами для подключения горелки к удаленным устройствам диагностики, управления и контроля с применением проводной и беспроводной связи.
- Функции топочного автомата можно расширить, установив О²-модуль для корректировки расхода воздуха исходя из содержания кислорода в дымовых газах, преобразователь частоты для управления оборотами двигателя вентилятора в зависимости от требуемой мощности, регулятор мощности для режима электронной модуляции.
- Для задания точек нагрузки и контроля за сообщениями системы предусмотрен блок управления и индикации. Текстовая русскоязычная индикация упрощает ввод и отслеживание данных.
Эксплуатационные условия
Комбинированные горелки Weishaupt WKGL рассчитаны на размещение в сухих чистых помещениях без конденсации, с температурой воздуха -15…+40 °C. Для эксплуатации горелок в неотапливаемых помещениях требуется выполнение дополнительных мероприятий.
Преимущества:
- одна конструкция, совмещающая две системы сжигания газ/ мазут;
- широкий диапазон регулирования мощности;
- точное электронное управление без участия оператора;
- интеграция в централизованную систему управления;
- улучшенная коммуникация с исполнительными механизмами;
- встроенная проверка герметичности газовых клапанов;
- предохранительное запорное устройство в отверстии форсунки;
- предварительный подогрев мазута перед распылением;
- гибкость монтажа за счет модульной конструкции.
В программе производства Weishaupt есть также горелки в другом исполнении, в том числе высокого класса экологичности. Для систем с повышенными требованиями по уровню выбросов NOx рекомендуем купить комбинированные горелки Weishaupt WKGL со смесительным устройством модернизированной или специальной конструкции (исп. ZM-NR, LN, 1LN или 3LN).
Основные характеристики
* Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
