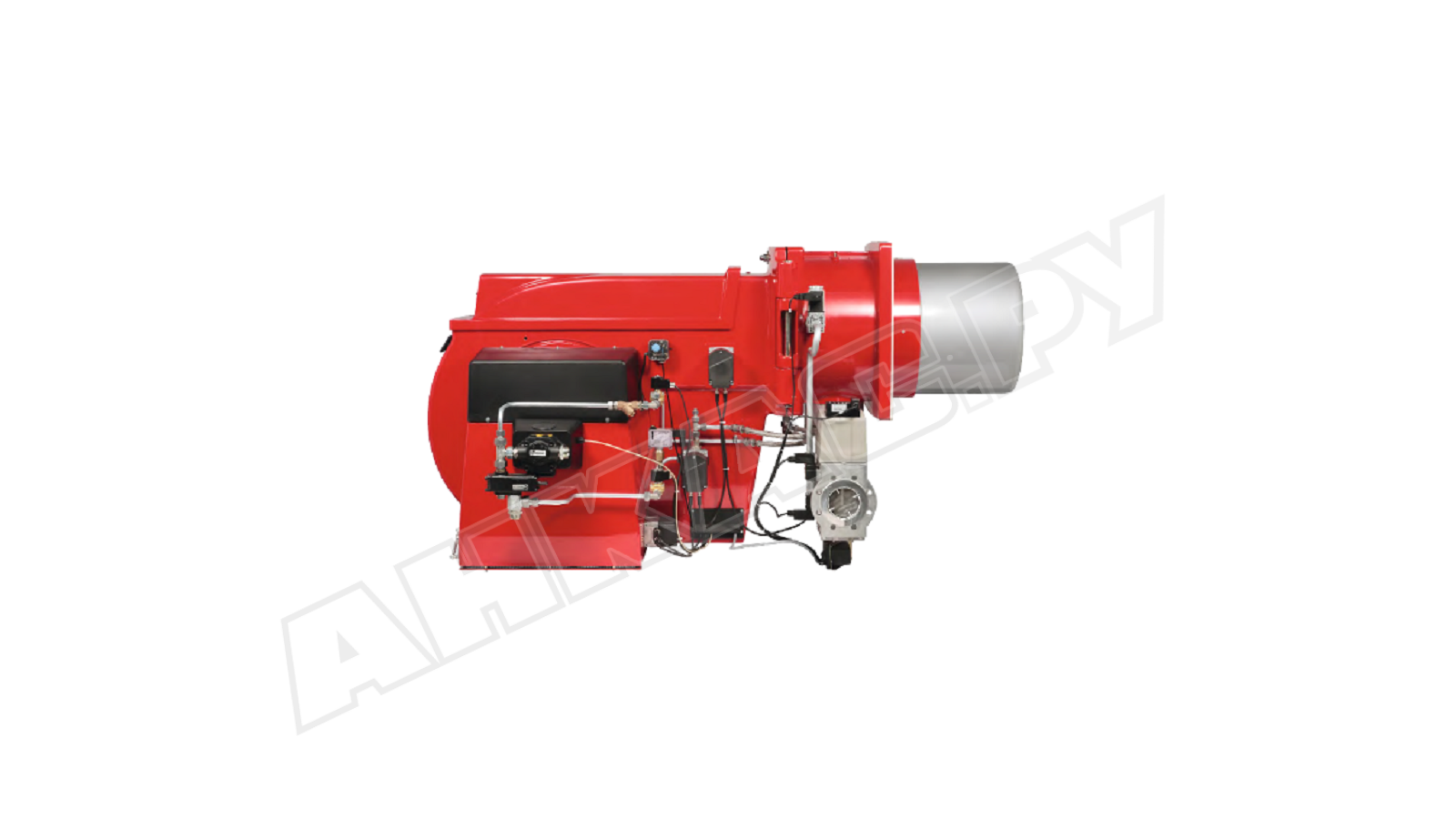

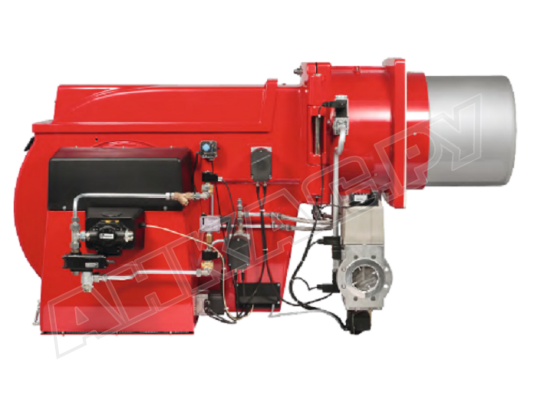

Газодизельная горелка Weishaupt RGL 11/1-D, DN 50, ZMD

Комбинированная горелка Weishaupt RGL 11/1-D, DN 50, исп. ZMD, арт: 69613781 разработана на базе цифровых технологий сжигания, что обеспечивает высокое качество и эффективность горения топлива. Двухтопливный режим работы позволяет экономить средства и время на установке двух отдельных устройств и обеспечивает непрерывное теплоснабжение. Горелка соответствует требованиям по эксплуатационной надежности, безопасности и экологичности, утвержденным в Европе (EN 267, EN 676 и другие нормативы).

Регулирование

Режим регулирования – плавно-двухступенчатый, что исключает резкие перепады в расходе топлива. Малая и большая нагрузка устанавливаются в пределах рабочего диапазона. Переход между ступенями осуществляется автоматически. При соответствующем дооснащении горелка работает в режиме электронной модуляции мощности, которая будет непрерывно изменяться с учетом запроса в тепле.

Рабочая среда

Комбинированные горелки этой линейки предназначены для сжигания природного газа Е, LL, сжиженного газа F, жидкого топлива EL вязкостью не более 6 мм2/с при t +20 °С.

Особенности комбинированных горелок линейки RGL исп. ZMD:

• связанное регулирование топлива и воздуха;
• максимальное время выбега сервопривода – 20 или 42 сек., в зависимости от типа регулирования;
• автоматизация функций управления и контроля;
• моноблочная конструкция со встроенной вентиляцией, открываемым влево-вправо корпусом с удобным доступом к обслуживаемому зулу;
• подвижная огневая труба, облегчающая установку и адаптацию под конфигурацию теплогенератора;
• оснащение двойным электромагнитным клапаном класса А для безопасного управления газовым потоком в соответствии с требованиями стандарта EN 676;
• воздушная заслонка, закрываемая автоматически, для исключения потерь тепла при остановке горелки;
• жидкотопливный узел, представленный насосом для подключения в систему с обратной линией, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами;
• низкий уровень шума за счет использования звукоизолирующих материалов в конструкции.

Безопасное функционирование

Менеджер горения совместно с подключенными устройствами обеспечивает безопасное функционирование топочной установки. Контроль пламени осуществляется с помощью ультрафиолетового датчика. При отсутствии сигнала пламени во время работы автоматика немедленно блокирует работу горелки.

В горелке предусмотрены:

• функция контроля газовых э/м клапанов на герметичность;
• реле давления для отслеживания минимального давления газа на входе;
• реле контроля давления воздуха, подаваемого на горение;
• реле давления жидкого топлива;
• концевой выключатель на откидываемой крышке для предотвращения случайного запуска горелки с открытым корпусом.

Условия размещения

Материал конструктивных частей горелки Weishaupt RGL позволяет устанавливать её только внутри закрытых помещений. Допустимые температуры окружающего воздуха: -15...+40 °С, максимальная влажность – 80%. Запрещено размещение на открытом воздухе.

Характеристики и функции:

• диапазон регулирования мощности: 900-4750 кВт;
• комбинированный тип системы сжигания (два в одном);
• ручное или автоматическое переключение вида топлива;
• защита электрических контактов от пыли и влаги – класс IP54;
• питание от 3-фазного напряжения 400 В;
• потребление топлива: 95-400 кВт;
• плавный запуск на пониженной мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• электромагнитная муфта;
• коммуникация через шину CAN;
• параметры присоединения: DN 50 ".

В комплект поставки входит головка сгорания, фланец, крепеж, уплотнение. Купить горелку можно с дополнительным оснащением. Полный перечень опций уточняйте.

Применение

Комбинированные горелки Weishaupt RGL предназначены для оснащения промышленных котлов отопления, нагрева горячей воды, технологических установок, требующих постоянного изменения количества вырабатываемого тепла.
