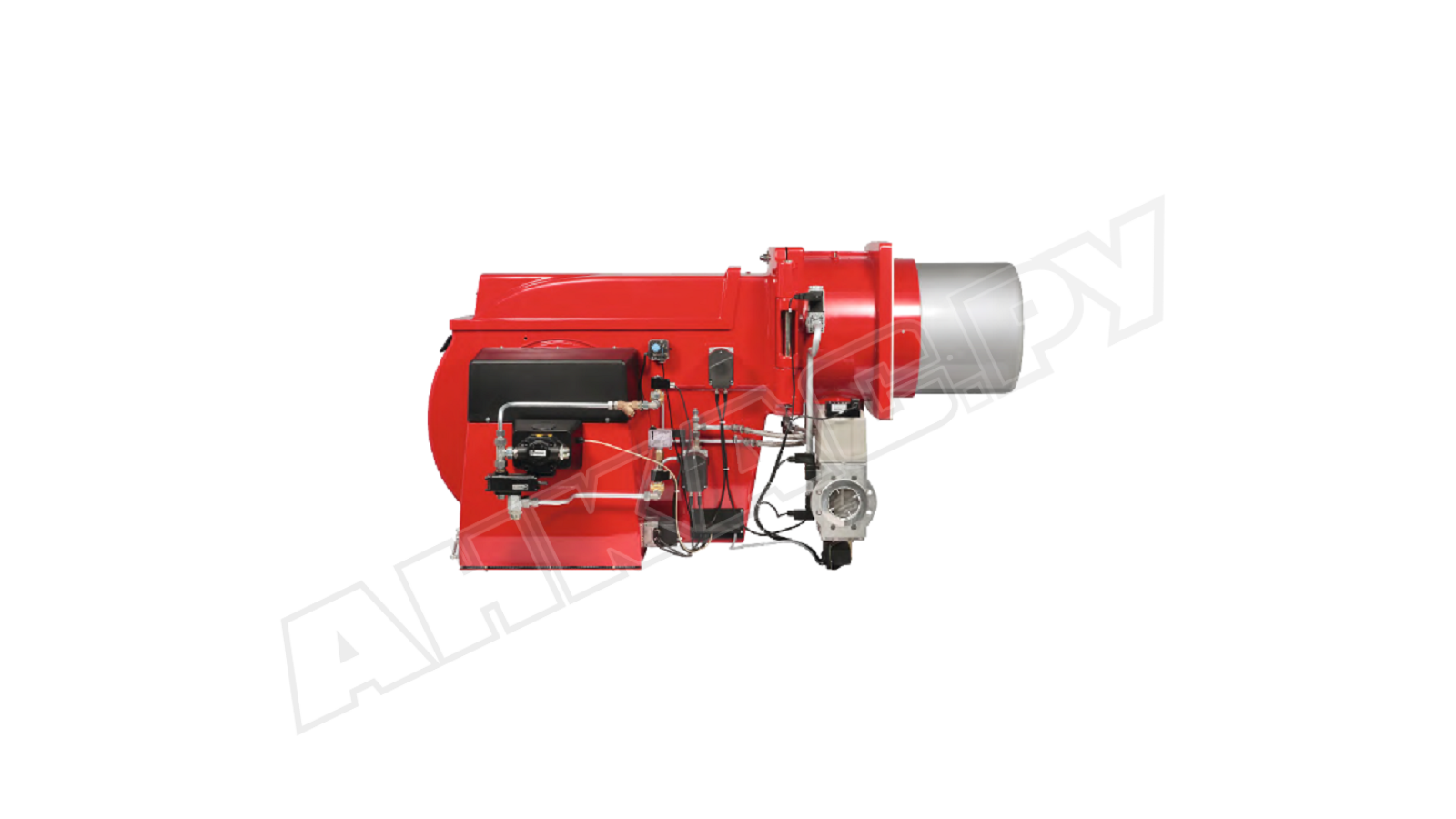

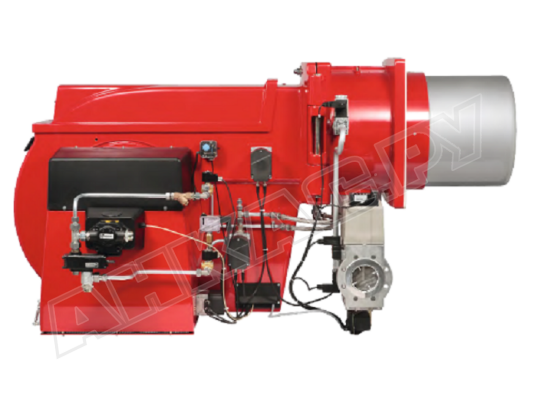

Комбинированная горелка Weishaupt RGL 11/1-D, DN 100, исп. ZMD

Комбинированная горелка Weishaupt RGL 11/1-D, DN 100, исп. ZMD, арт: 69616781 объединяет две системы сжигания (газ / жидкое топливо). Позволяет экономить временные и денежные ресурсы на монтаж и наладку двух отдельных установок. Работает в автоматическом режиме под управлением микропроцессора. Соответствует жестким требованиям безопасности, экологичности, надежности, действующим в ЕС.

Рабочая среда

Комбинированные горелки Weishaupt серии RGL рассчитаны на сжигание природного газа Е и LL, сжиженного газа F, легкого жидкого топлива EL вязкостью не более 6 мм2/с при t +20 °С. Запрещено использование горелок для других видов топлива без письменного согласования с фирмой-производителем.

Регулирование мощности

Мощность двухтопливной горелки регулируется в плавно-двухступенчатом режиме, а при оснащении электронным регулятором – в режиме электронной модуляции. Переключение между первой и второй ступенями происходит автоматически.

Подробнее о горелке

Конструкция горелки представляет собой компактный моноблок с размещенным внутри высокопроизводительным вентилятором. Двигатель установлен под прямым углом по отношению к потоку воздуха, обеспечивает привод вентилятора и топливного насоса.

Управляет работой горелки автомат горения, к которому подключен УФ-датчик пламени. Корпус открывается в обе стороны, предоставляя удобный доступ к обслуживаемым деталям. Концевой выключатель блокирует запуск горелки при открытой крышке корпуса.

Горелка оснащена двойным электромагнитным клапаном класса А для управления потоком газа. Проверка герметичности клапанов обязательна для оснащения систем сжигания мощностью свыше 1200 кВт.

Жидкотопливная часть горелки представлена насосом для двухтрубной системы подключения, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами.

В комплектацию входит головка сгорания, фланец, уплотнение, крепеж.

Особенности и характеристики:

• комбинированная система сжигания (газ/ ДТ), ручной/ автоматический переход;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• медленное регулирование, время выбега сервопривода – до 20 или 42 сек;
• регулирование мощности в диапазоне: 900-4750 кВт;
• потребление топлива: 95-400 кг/ч;
• рабочее напряжение: 400 В;
• микропроцессор для контроля и управления работой горелки;
• отслеживание пламени с помощью ультрафиолетового датчика;
• уровень пыле-, влагозащиты электрических компонентов класса IP 54;
• плавный запуск на пониженной пусковой мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• подвижная огневая труба для оптимизации положения в камере сгорания;
• электромагнитная муфта;
• автоматическое закрытие воздушной заслонки при паузе/ прерывании работы горелки;
• использование звукоизолирующих материалов для уменьшения шума;
• интерфейс информационной шины для подключения цифровых систем управления.

Применение

Двухтопливные горелки Weishaupt RGL используются в промышленном топочном оборудовании, крупных котельных. За счет способности преодолевать высокое сопротивление в любой камере сгорания подходят, прежде всего, для оснащения современных мощных котлов. Встраиваются в водогрейное, отопительное оборудование, тепло-, парогенераторы, котлы.

Основные достоинства:

• 2-топливный режим работы (газ/ легкие виды жидкого топлива);
• использование в любых типах камер сгорания;
• точная работа на базе микропроцессорных технологий;
• высокий уровень безопасности;
• плавно-двухступенчатое регулирование или электронная модуляция;
• связанное регулирование воздуха и топлива;
• подвижность пламенной трубы;
• плавный розжиг, устойчивое горение пламени во всех топках;
• корпус с открытием влево и вправо;
• удобный доступ к обслуживаемым деталям;
• защита от оттока тепла из системы во время простоя горелки.

Условия эксплуатации

Комбинированные горелки для котлов отопления Weishaupt RGL не подходят для уличного размещения. Устанавливаются в закрытых помещениях, в которых поддерживается температурный режим -15...+40 °С и влажность до 80%.
