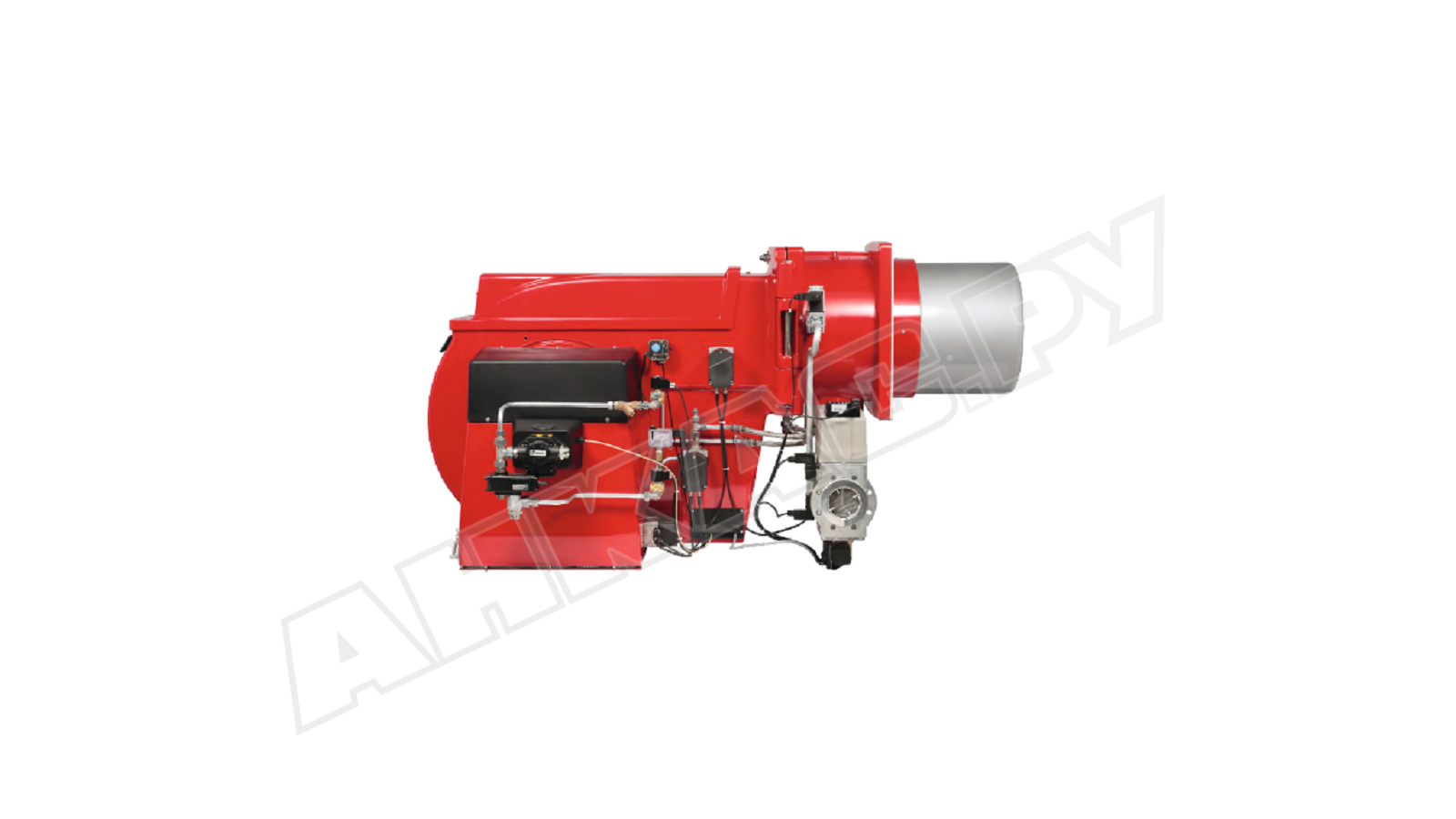

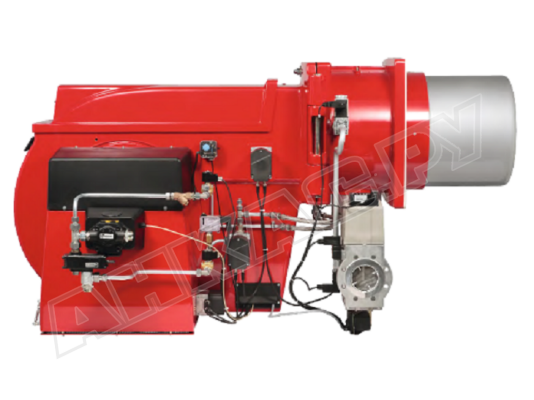

Газодизельная горелка Weishaupt RGL 11/1-D, DN 150, ZMD

Комбинированная горелка Weishaupt RGL 11/1-D, DN 150, исп. ZMD, арт: 69618781 работает под управлением менеджера горения, что обеспечивает безопасную эксплуатацию, высокое качество и эффективность горения топлива. Двухтопливная система сжигания (газ / легкое жидкое топливо) позволяет экономить средства и время на монтаж двух отдельных устройств, обеспечивает возможность организации непрерывного процесса теплоснабжения при перебоях в подаче основного вида топлива. Горелка соответствует требованиям по безопасности, надежности и экологичности, утвержденным в Европе (EN 267, EN 676 и другие нормативы).

Регулирование

Режим регулирования комбинированной горелки – плавно-двухступенчатый, что предотвращает резкие перепады в расходе топлива. Параметры мощности для первой и второй ступени устанавливаются в пределах рабочего диапазона. Переход между уровнем нагрузки осуществляется автоматически. При оснащении электронным регулятором горелка работает в режиме непрерывной модуляции мощности, максимально адаптируясь к потребностям в тепле.

Рабочая среда

Комбинированные горелки Weishaupt RGL предназначены для сжигания природного газа Е, LL, сжиженного газа F, легких видов жидкого топлива EL (вязкость не более 6 мм2/с при t +20 °С).

Особенности комбинированных горелок линейки RGL исп. ZMD:

• автоматизированная работа, управление функциями и контроль встроенным микропроцессором;
• связанное регулирование топлива и воздуха;
• медленное регулирование, максимальное время выбега сервопривода – 20 или 42 сек;
• контроль пламени с помощью ультрафиолетового датчика;
• ручное или автоматическое переключение на необходимый вид топлива;
• встроенный вентилятор со стабильными характеристиками, устойчивость пламени в любых типах топок;
• подвижная огневая труба, облегчающая установку и адаптацию под конструкцию котла;
• корпус, открываемый влево-вправо, с удобным доступом к обслуживаемому зулу;
• оснащение двойным электромагнитным клапаном класса А для управления потоком газа в соответствии с требованиями стандарта EN 676;
• автоматически закрываемая при перерывах в работе воздушная заслонка, сохраняющая тепло в системе;
• жидкотопливный узел, представленный насосом для подключения в двухтрубную систему с обратной линией, э/м запорными клапанами, форсуночным блоком, форсунками, топливными шлангами;
• пониженный уровень шума за счет использования звукоизолирующих материалов в конструкции.

Безопасное функционирование

Цифровой менеджер горения и подключенные устройства обеспечивают безопасное функционирование комбинированной горелки.

В горелке предусмотрены:

• функция контроля газовых э/м клапанов на герметичность;
• непрерывный контроль пламени УФ-датчиком;
• реле давления для отслеживания минимального давления газа на входе;
• реле давления жидкого топлива;
• реле контроля давления воздуха, подаваемого на горение;
• концевой выключатель на откидном фланце для недопущения запуска горелки с открытым корпусом.

При потере сигнала пламени, срабатывании датчиков-реле и обнаружении других угроз топочный автомат блокирует работу горелки.

Условия размещения

Материал конструкции горелки Weishaupt RGL позволяет устанавливать её только внутри закрытых помещений с температурой воздуха -15...+40 °С, максимальной влажностью – 80%. Запрещено размещение на улице.

Основные рабочие параметры и функции:

• регулирование мощности в диапазоне: 900-4750 кВт;
• комбинированный тип системы сжигания (газ/ жидкое топливо);
• ручное или автоматическое переключение вида топлива;
• питание от 3-фазного напряжения 400 В;
• потребление топлива: 95-400 кВт;
• защита электрического оборудования от пыли и влаги – класс IP54;
• плавный запуск на пониженной мощности;
• предварительная продувка камеры сгорания;
• магнитный клапан зажигания (газ);
• электромагнитная муфта;
• интерфейс информационной шины CAN;
• параметры присоединения: DN 150 ".

Горелка поставляется с головкой сгорания, фланцем, крепежом, уплотнением. Купить комбинированную горелку Weishaupt RGL можно в базовой или расширенной комплектации. Все доступные опции уточняйте.

Применение

Комбинированные горелки Weishaupt RGL предназначены для оснащения промышленных систем отопления, горячего водоснабжения, сушильного оборудования, паро-, теплогенераторов.
