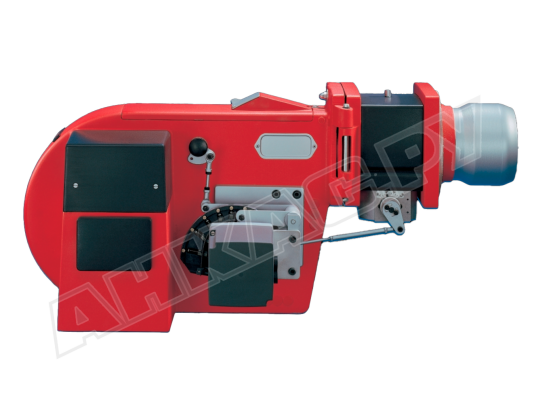

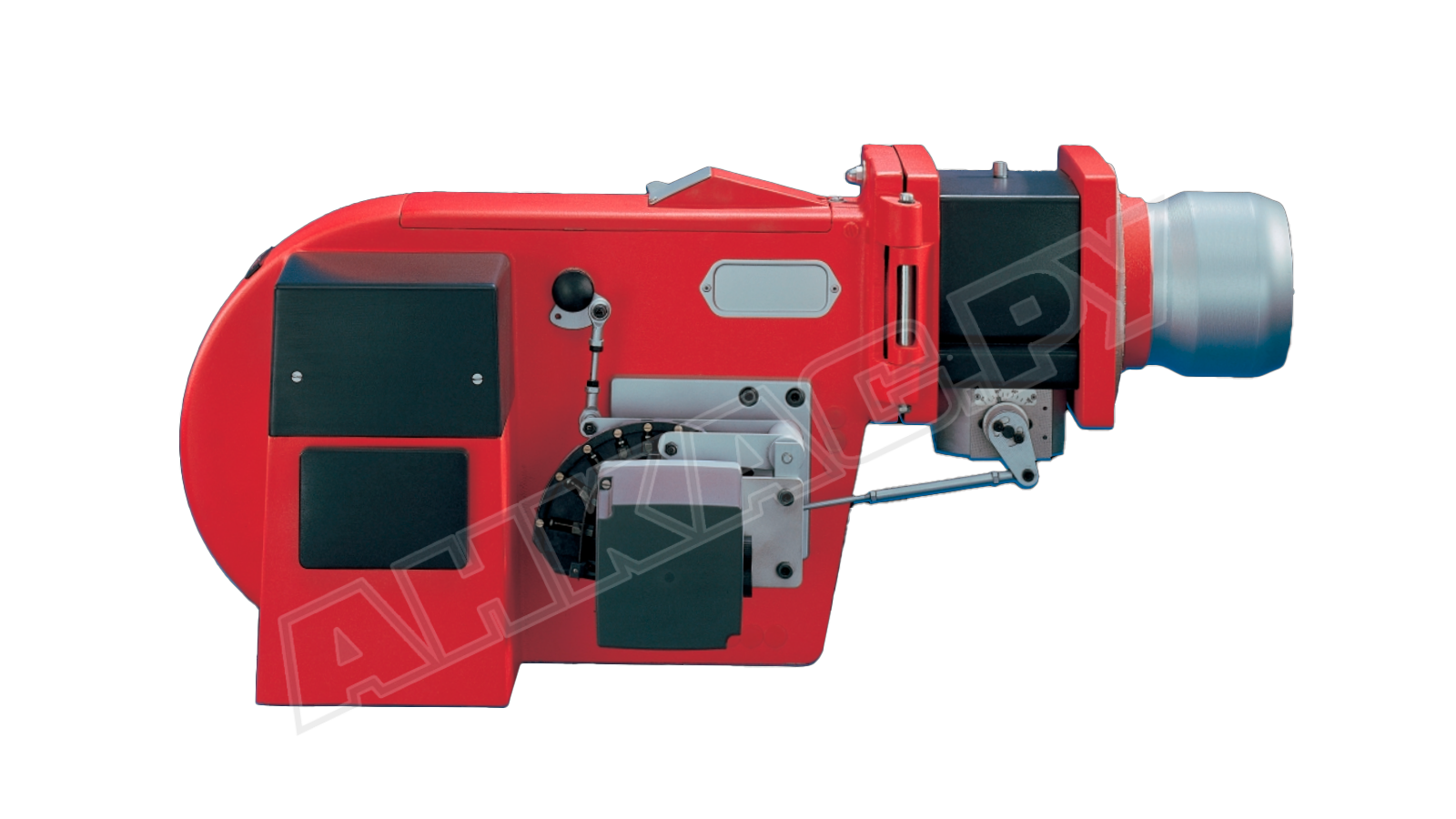

Газодизельная горелка Weishaupt RGL 3/1-E, DN 40, ZMD

Комбинированная горелка Weishaupt RGL 3/1-E, DN 40, исп. ZMD, арт: 75632781 используется в производственных процессах, требующих выработки тепла. Входит в состав водогрейных, паровых, отопительных котлов, теплогенераторов, в том числе с высоким противодавлением в топке. Работает на газе и жидком топливе.

Регулирование

Мощность комбинированной горелки регулируется медленно в плавно-двухступенчатом или модулируемом режиме. Осуществляется связанное регулирование воздушной заслонки и газового дросселя. Время выбега сервопривода, в зависимости от типа регулирования, составляет 20 / 42 секунды (максимум). Режим модуляции доступен при оснащении электронным регулятором.

Горелка отличается:

• комбинированной системой сжигания;
• моноблочным исполнением;
• совместимостью с камерами сгорания с высоким и низким сопротивлением;
• автоматизированным процессом работы;
• точной дозировкой воздуха и топлива;
• высоким уровнем безопасности;
• стабильными характеристиками работы вентилятора;
• регулированием воздуха со стороны нагнетания;
• низким уровнем шума;
• откидываемым кожухом для удобства доступа к рабочему узлу;
• простотой монтажа, настройки и обслуживания;
• возможностью перенастройки режима работы;
• автоматической блокировкой подачи воздуха при остановке горелки

Двухтопливный режим работы

В комбинированной горелке объединены и работают поочередно после перенастройки две системы сжигания:

• легкого жидкого топлива EL вязкостью не более 6 мм2/с при t +20 °С;
• природного газа типа E и LL, сжиженного газа F.

Переключение на необходимый вид топлива осуществляется вручную или автоматически.

Характеристики и особенности:

• работа от 3-фазной сети переменного тока 380 В;
• диапазон регулирования: 300-650 кВт;
• класс защиты встроенного электрооборудования – IP 54;
• параметры присоединения: DN 40;
• управление и контроль с помощью топочного автомата LFL 1.322;
• жидкотопливный насос, подготовленный к установке в 2-трубную систему;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• контроль наличия пламени и интенсивности сигнала ультрафиолетовым датчиком;
• уменьшение мощности во время пуска (при работе с газом);
• предварительная продувка камеры сгорания;
• двойной газовый э/м клапан DMV класса А для автоматизации подачи газа;
• концевой выключатель для предотвращения запуска горелки с открытым корпусом;
• возможность обмена данными с вышестоящей системой управления.

Условия эксплуатации

Комбинированные горелки Weishaupt могут размещаться только в закрытых помещениях. Уровень защиты и исполнение не рассчитаны на уличную эксплуатацию. Допустимый диапазон рабочих температур: -15°...+40 °С, максимальная влажность – 80%. Воздух для горения должен быть сухим, очищенным от пыли, без агрессивных веществ.

Применение

Место применения комбинированных горелок Weishaupt RGL – водогрейные, отопительные котлы, сушильные камеры, тепло-, парогенераторы мощностью до 650 кВт.

Комплектация

Комбинированная горелка поставляется в комплектации головой сгорания, фланцем, уплотнением, крепежом.
