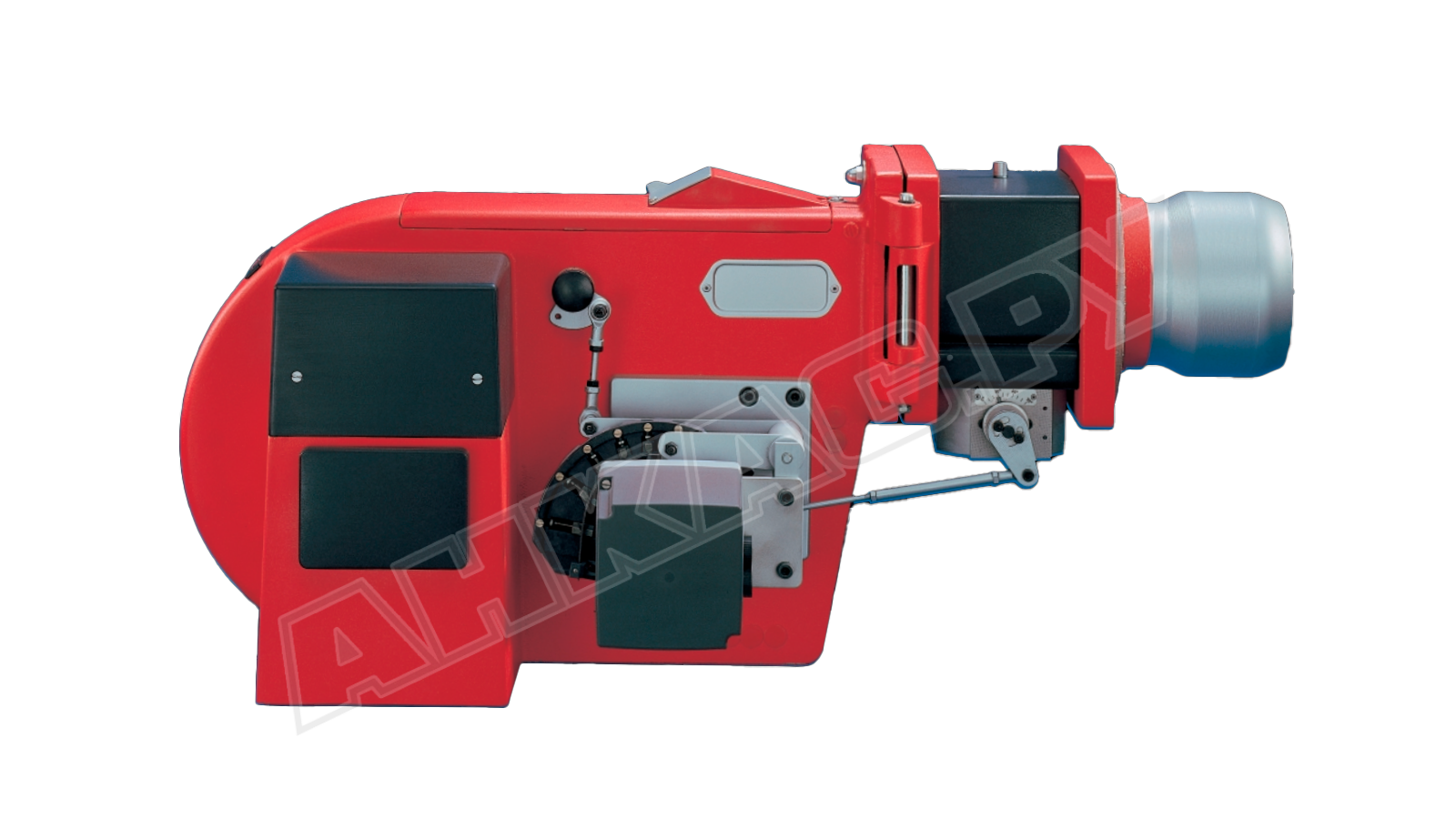

Газодизельная горелка Weishaupt RGL 3/1-E, DN 80, ZMD

Комбинированная горелка Weishaupt RGL 3/1-E, DN 80, исп. ZMD, арт: 75635781 сжигает газ и жидкое топливо, позволяя организовать непрерывный процесс теплоснабжения. Подходит для котлов и теплогенераторов средней мощности с любым типом камеры сгорания. За счет электронного управления обеспечивает оптимальный состав топливовоздушной смеси, высокое качество сгорания и эффективность тепловой установки.

Подробнее о комбинированной горелке Weishaupt RGL, исп. ZMD:

• горелка рассчитана на работу с природным газом типа E и LL, сжиженным газом F, легким жидким топливом EL вязкостью не более 6 мм2/с при t +20 °С;
• работает в плавно-двухступенчатом режиме с медленным регулированием (время выбега сервопривода 20 сек) или в модуляционном режиме при установке электронного регулятора (изменение мощности в течение максимум 42 сек.);
• переход на необходимый вид топлива осуществляется посредством перенастройки оборудования, без дополнительного оснащения;
• управляет работой горелки топочный автомат, созданный на базе микропроцессорной технологии, что обеспечивает автоматизацию функций, высокую эффективность и безопасность;
• система наддува со встроенным вентилятором нагнетает воздух в топку под давлением, обеспечивая улучшенные условия для смешивания с топливом устойчивое горение;
• благодаря удобной и компактной конструкции с открываемым в обе стороны корпусом упрощен доступ к основным узлам, сокращено время на монтаж и обслуживание горелки;
• для автоматизации подачи газа на горение предусмотрен двойной газовый э/м клапан DMV класса А.

Блок автоматики

Комбинированные горелки Weishaupt RGL работают под управлением блока автоматики LFL 1.322, который выполняет функции:

• управления всеми стадиями работы и безопасного отключения;
• электронного связанного регулирования топлива и воздуха;
• мониторинга пламени через подключенный УФ-датчик;
• проверки герметичности газовых клапанов (при оснащении блоком контроля э/м клапанов на утечки);
• предварительной продувки камеры сгорания;
• диагностики работы систем и компонентов, их взаимодействия;
• коммуникации с системами высшего уровня.

Автоматика незамедлительно блокирует горелку при выявлении сбоев и угроз.

Характеристики и особенности:

• комбинация двух систем сжигания в одном устройстве (газ и ж/т);
• медленное регулирование;
• ручное или автоматическое переключение вида топлива;
• доступный диапазон регулирования: 300-650 кВт;
• работа от трехфазной сети 380 В;
• пылевлагозащита электрооборудования по стандарту IP 54;
• параметры присоединения: DN80;
• связанное регулирование топливо/воздух с регулировочными шайбами;
• уменьшение мощности во время запуска (на газе);
• нагнетание воздуха в топку под давлением, устойчивое пламя;
• регулирование воздуха со стороны нагнетания;
• предварительная продувка камеры сгорания;
• блокировка подачи воздуха во время бездействия горелки, защита от потерь тепла;
• концевой выключатель на фланце для исключения запуска горелки с открытым кожухом;
• комплектация головкой сгорания и монтажными принадлежностями.

Эксплуатационные условия

Комбинированные горелки Weishaupt могут размещаться только внутри помещений. Рабочая температура: 15°...+40 °С, влажность – максимум 80%. Воздух для горения должен быть очищен от пыли, влаги. Содержание агрессивных примесей недопустимо.

Достоинства:

• комбинация двух систем сжигания (газ / жидкое топливо);
• автоматический процесс работы;
• электронная модуляция при соответствующем дооснащении;
• точное микропроцессорное управление;
• стабильное горение пламени в топках с низким и высоким противодавлением;
• электронное связанное регулирование топлива и воздуха;
• откидываемый кожух, доступность обслуживаемых узлов;
• закрытие заслонка воздуха при перерыве в работе/ отключении горелки.

Применение

Место установки комбинированных горелок Weishaupt RGL – отопительные, водогрейные, паровые, котлы, сушильные камеры, воздухонагреватели мощностью до 650 кВт.
