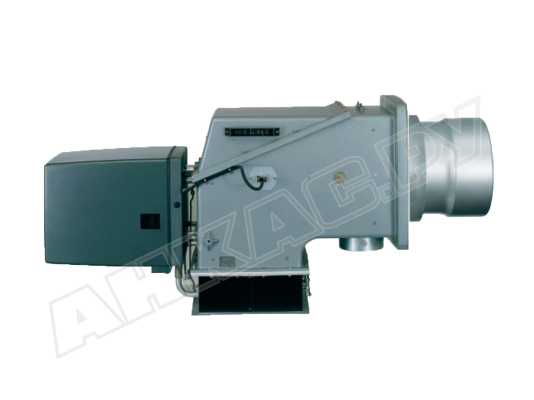

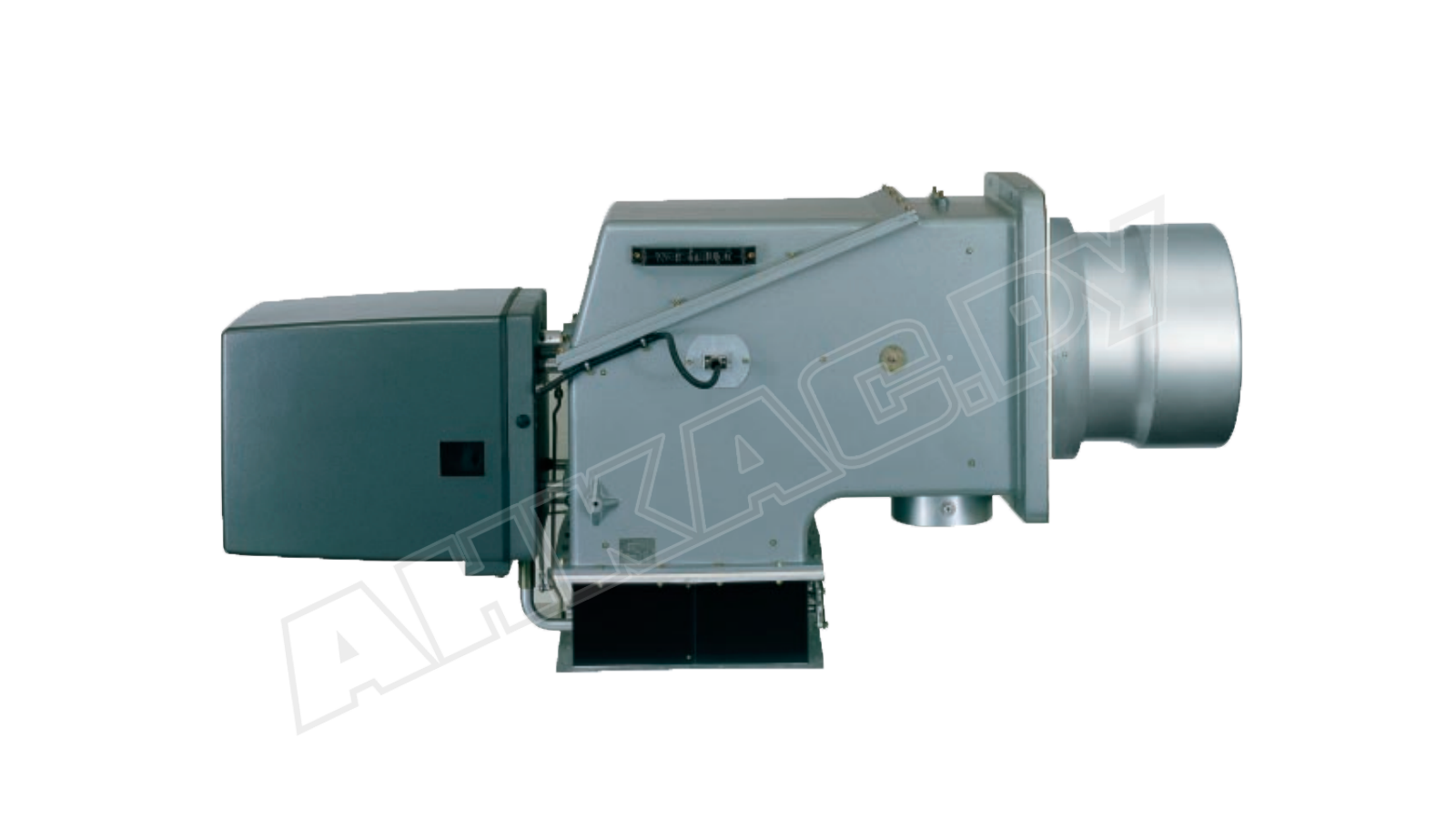

Газовая горелка Weishaupt WKG 70/1-B, DN 65, ZMH-LN

Промышленная горелка с цифровым менеджером горения и улучшенным смесительным узлом. Чисто и тихо сжигает газ. За счет высокотемпературного исполнения может использоваться для работы с горячим воздухом для горения и получения дополнительного КПД. Работает в плавно-двухступенчатом (в базовом исполнении) или электронномодулируемом (при оснащении соответствующим регулятором) режиме в диапазоне 1100-7700 кВт. Имеет порты для подключения к удаленным системам управления и контроля.

Рабочая среда

Газовая горелка Weishaupt WKG 70/1-B, DN 65, исп. ZMH-LN, в комплекте, арт: 27770533 предназначена для сжигания природного газа Е, LL, сжиженного газа B, P. При переходе с одного вида газа на другой требуется перенастроить оборудование.

Уровень эмиссии NOx

Смесительное устройство специальной конструкции способствует более полному сжиганию топлива, минимизирует потери давления и выбросы вредных веществ в атмосферу. Горелка соответствует 3 классу по нормам EN 676.

Подача горячего воздуха на горение

Горелка может работать с предварительно подогретым воздухом, температурой до +250 °С. Во многих технологических процессах температура дымовых газов за счет высокой температуры теплоносителя достигает более +300 °С. Использование их тепловой энергии позволяет экономить на потреблении электроэнергии и прирастить теплотехнический КПД в пределах 9%. Рекуперация тепла происходит через теплообменник в дымоходе.

Устройство и особенности

• Горелка собрана из отдельных модулей: корпуса, вентилятора и шкафа управления, что дает преимущества при монтаже. Вентиляторная станция подбирается с учетом мощности камеры сгорания, типа горелки и тепловой установки. Корпус достаточно компактен благодаря продуманному расположению механизмов и узлов.
• Теплоизоляция корпуса уменьшает температуру на поверхности, предотвращает риск ожогов. Изоляционный материал выполняет также функцию поглощения шума (82 дБ).
• В горелке использована система электронного связанного регулирования с более защищенной от помех информационной шиной CAN, чем у предыдущих версий. Это повышает качество передачи сигналов от менеджера горения на сервоприводы воздушной заслонки и газового дросселя.
• Конструкция не подготовлена к размещению на улице. Горелка устанавливается только внутри чистых, сухих помещений с температурой -15...+40 °C и влажностью не выше 80%.

Автоматизация функций

Газовая горелка работает автоматически. Управление и контроль всех функций обеспечивает менеджер горения W-FM 100/ 200. Он поддерживает прерывистый и длительный режим эксплуатации. Обеспечивает взаимосвязь подключенных устройств и компонентов. Блокирует горелку при регистрации неполадок.

Базовые настройки внесены на заводе. Конкретные параметры горения задаются на месте эксплуатации с помощью блока управления и индикации с дисплеем и коммуникацией на русском языке. Кнопки и вращающаяся ручка упрощают навигацию по меню и параметризацию функций.

За счет цифровой точности поддержания пропорций газа и воздуха достигаются оптимальные параметры горения, экономичный расход ресурсов.

Топочный автомат предоставляет возможность подключения горелки к компьютеру со специальной программой, информационной шине CAN и системе управления высшего ранга. При желании можно установить модем, что позволит дистанционно управлять, контролировать и диагностировать работу горелки через каналы связи (интернет, сотовую, телефонную сеть).

Применение

Газовая горелка Weishaupt WKG может устанавливаться в любые котлы и теплогенераторы сопоставимой мощности (до 6160 кВт), отвечающие стандартам EN303, EN676. Используется в системах отопления, нагрева воды, различном теплотехническом оборудовании.

Преимущества:

• чистое сжигание газа, низкий уровень эмиссии NOx;
• возможность работы с горячим воздухом, прирост КПД на 9%;
• модульная концепция сборки, гибкость монтажа;
• электронная модуляция при дооснащении, экономия газа;
• оптимальные параметры горения за счет точного цифрового управления;
• гибкие возможности коммуникации, удаленный контроль и управление;
• защита от оттока тепла во время паузы/ отключения горелки;
• удобство задания рабочих параметров и контроля горения.

У нас можно купить газовые горелки для котлов отопления разной конструкции и мощности. В серию WKG входят модификации для работы с горячим воздухом (исп. Н), с закрученным факелом для коротких топок (исп. SF), со специальным смесительным устройством multiflam® для минимального воздействия на окружающую среду (исп. 3LN). Все доступные для заказа горелки можно найти в каталоге.
