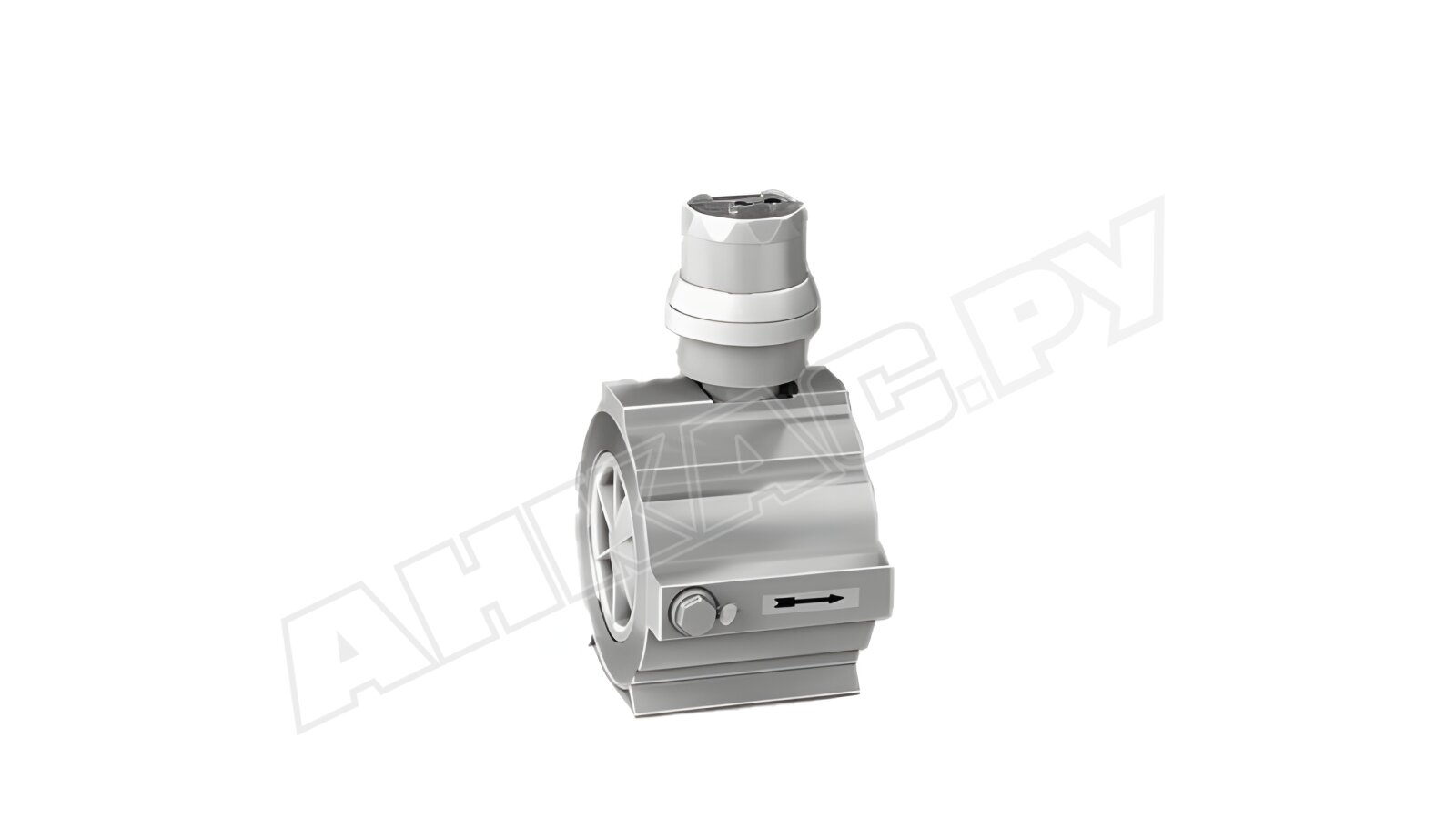

Расходомер Kromschroder DE 160Z80-160B

Расходомер Kromschroder DE 160Z80-160B, арт: 03352482 предназначен для учета текущего расхода газа и воздуха в промышленных установках с давлением до 16 бар. Прошел испытания и сертифицирован по стандартам ЕС. Может встраиваться в автоматизированные системы контроля и управления процессами при эксплуатации газового оборудования.

Подробнее о счетчике

Расходомер DE является электронным прибором, оснащен 7-значным жидкокристаллическим дисплеем. Отображает данные учета текущего расхода, измеряет мгновенный расход.

Поступающий поток запускает вращение турбинного колеса. Расходомер регистрирует количество оборотов колеса и передает данные измерений на индикатор через электромагнитную муфту. Частота вращения рабочего колеса пропорциональна расходу газа, который прошел через счетчик.

На счетчике DE скорость потока регистрируется с помощью электронного индикатора. Он может быть оснащен интерфейсом M-BUS, позволяющим передавать данные о расходе на компьютер для последующей обработки и архивации.

Счетчик DE оснащен генератором импульсов (E200) для дистанционной индикации израсходованного газа. По умолчанию на жк-дисплее электронного указателя отображается совокупный потребляемый объем.

Расходомер DE может регистрировать расход в обоих направлениях. В этой опции программы отображается суммарный объем обратного потока.

Рабочая среда

Счетчик-расходомер Kromschroder DЕ используется для учета расхода природного, городского, сжиженного (в газообразной форме) газа, воздуха, нейтральных газов.

Основные параметры:

• номинальный расход: 160 м³/ч;
• максимально допустимое давление газа/ воздуха: 16000 мбар;
• удаленный контроль данных учета;
• электронный цифровой индикатор, 7 цифр;
• фланцевое присоединение, DN 80 (установка между фланцами);
• пыле-, влагозащита корпуса по европейским нормам IP 44;
• горизонтальный, вертикальный монтаж (кроме вниз считывающей головкой);
• допустимые температуры окружающей среды: -10..+60 °C.

Важно! Постоянное воздействие повышенных температур, вибраций, ударов приводит к снижению точности учета, уменьшает продолжительность службы прибора.

Достоинства:

• электронный учет расхода газа/ воздуха;
• широкий диапазон измерений;
• интерфейс M-BUS для подключения к ПК;
• выход импульсного сигнала;
• компактные размеры корпуса;
• высокий уровень пыле-, влагозащиты;
• нетребовательность в обслуживании.

Особенности монтажа

Kromschroder DM может встраиваться в вертикальном или горизонтальном положении (кроме перевернутого). Требует установки основного фильтра при работе с загрязненным газом/ воздухом. Для точного учета действует правило прямолинейности. До и после счетчика необходимо обеспечить прямые участки трубы (длина не менее 3xDN перед счетчиком и 2хDN за ним).
