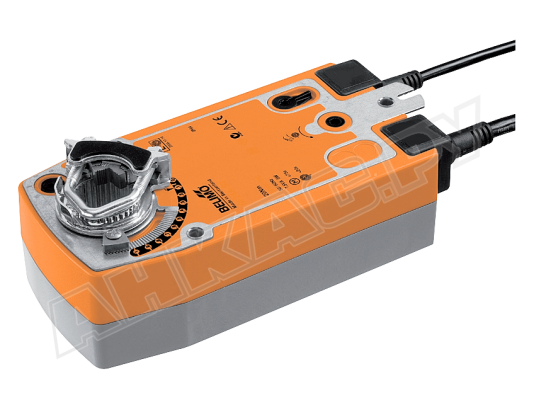

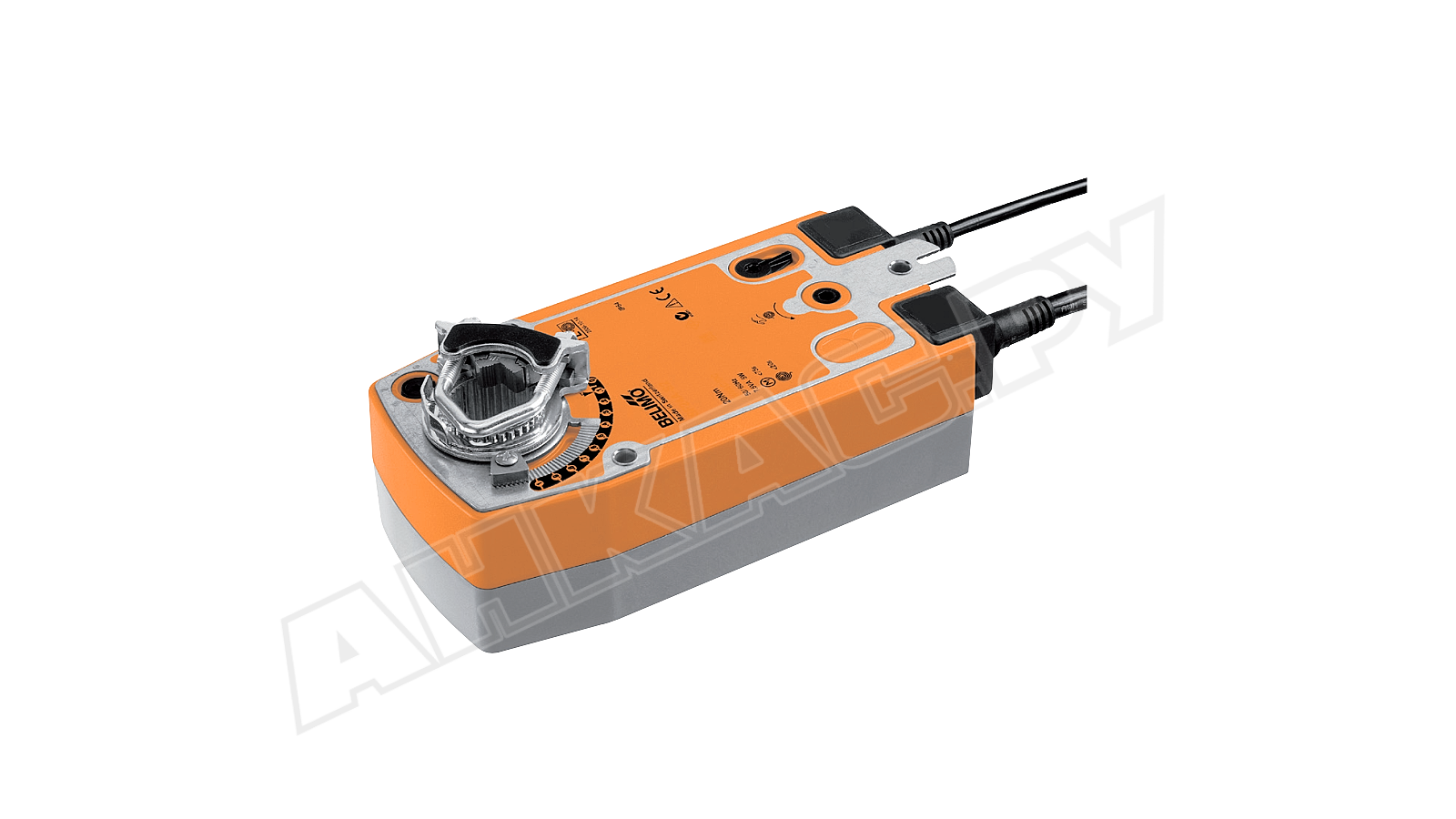

Электропривод Belimo, SF24A-SR-S2

Электропривод Belimo, арт: SF24A-SR-S2 предназначен для перемещения воздушной заслонки, выполняющей охранные функции в установках вентиляции, кондиционирования зданий и сооружений. Оснащен фиксированным и настраиваемым переключателями для индикации положений, повышения контроля и уровня безопасности.

Основные характеристики:

• питание от сети 24 В, 50/60 Гц;
• номинальный вращающий момент: 20 Нм;
• максимальный угол поворота: 95 °;
• управление: стандартный сигнал 1...10 В, сигнал обратной связи 2...10 В;
• потребляемая мощность: 5 Вт при вращении, 3 Вт в режиме ожидания;
• поворот на 90 ° в течение <75 сек. (двигатель), 20 сек при t -20..+50 °С, < 60 сек. при t -30 °С (пружина);
• 2 вспомогательных однополюсных переключателя (фиксированный и настраиваемый);
• защита электрических компонентов от пыли/ влаги по стандарту IP54;
• уровень шума: не более 40 дБ.

Особенности

При перемещении привода в нормальное положение выполняется взвод возвратной пружины. При потере электропитания заслонка перемещается усилием пружины и принимает охранное положение. Для задания угла открытия заслонки предусмотрен механический упор.

Электропривод монтируется на вал заслонки с использованием универсального захвата. Встроенный фиксатор предотвращает проворачивание корпуса.

Привод защищен от перегрузки, поэтому может продолжительное время находиться под напряжением в крайних точках. Останавливается автоматически, не требует монтажа концевых выключателей.

Для ручного управления предусмотрен рычаг, с помощью которого также тестируется работа клапана при отсутствии электропитания. Для выхода из режима блокировки используется ручной режим управления или электрический, путем подачи электропитания.

Привод оснащен фиксированным и настраиваемым переключателями для получения сигнала при 10% или 11-90 % угла поворота.

Достоинства:

• автоматизация работы воздушных заслонок в охранных системах;
• экономичная работа, низкое энергопотребление;
• концевые выключатели для мониторинга крайних положений;
• режим ручного управления;
• широкий диапазон рабочих температур;
• нетребовательность в обслуживании.

Условия эксплуатации

Электропривод рассчитан на эксплуатацию при температурах окружающего воздуха -30...+50 °C.
