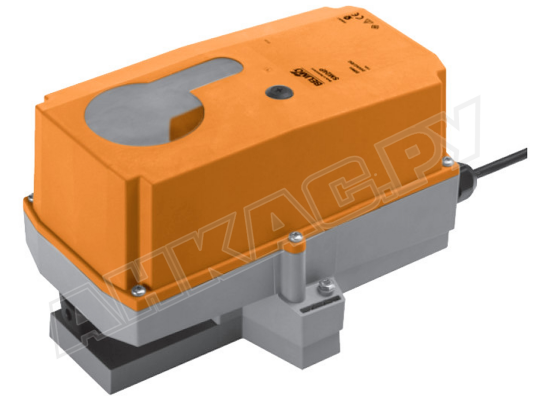

Электропривод Belimo, SR24P-SR

Электропривод Belimo, арт: SR24P-SR в защищенном исполнении подходит для широкой сферы применений и эксплуатации в сложных условиях. Прошел тесты на сопротивляемость к ядовитым газам, солевому туману, аммиаку, воздействию климатических факторов, дезинфицирующих средств, солнечной радиации. Управляет двух- и трехходовыми шаровыми кранами.

Основные характеристики:

• поворотный электромотор для двух- и трехходовых кранов;
• параметры сети: 24 В, 50/60 Гц;
• номинальный вращающий момент: 18 Нм;
• максимальный угол поворота: 90 °;
• потребляемая мощность: 2 Вт при вращении;
• открытие шарового крана на 90 ° в течение 90 сек.;
• управляющий сигнал: 0...10 B, сигнал обратной связи 2...10 В;
• допустимое отклонение от заданных параметров: ± 5%;
• функция ручного управления;
• уровень шума: 45 дБ;
• защита электрических контактов от пыли/ влаги: класс IP66/ IP67.

Подробнее об приводе

Электропривод оснащен корпусом из полипропилена, защищающим внутренние элементы от воздействия химических веществ, ультрафиолета, пыли, конденсата. Кабельные сальники и вал произведены из полиамида, соединительный кабель – из негорючего FRNC, передающее звено – из анодированного алюминия. Использованы стальные зажимы/ винты, прокладки из EPDM.

Привод автоматически поворачивает кран в соответствии с настройками под управлением стандартного сигнала 0…10 В. Для задания угла поворота используются механические упоры (под защитной крышкой корпуса).

Электропривод фиксируется на шаровый кран с помощью винта. Ориентация привода по отношению к крану может выбираться с шагом 90°.

Предусмотрена защита от перегрузки, что способствует функциональной надежности устройства. Электропривод останавливается автоматически в конечных точках. Индикация положения осуществляется с помощью съемного механического указателя.

Предусмотрен ручной режим управления, активируемый нажатием на кнопку (зубчатая передача выводится из зацепления при нажатой кнопке).

Привод Belimo не требует техобслуживания конструктивных частей в ходе эксплуатации.

Применение

За счет усиленной защиты корпуса привод подходит для эксплуатации в более сложных условиях, чем стандартные модификации. Применяется в системах вентиляции, отопления, кондиционирования на пищевых производствах, в животноводстве, при сушке древесины, в плавательных бассейнах и т. д.

Дополнительные принадлежности

Привод можно дополнительно оснастить потенциометром обратной связи, вспомогательным переключателем, электронным ограничителем угла поворота, позиционером, цифровым индикатором положения.

Достоинства:

• усиленная защита от внешних воздействий;
• широкая сфера применения;
• защита от перегрузок;
• низкое потребление электроэнергии;
• ручной режим управления;
• нетребовательность в обслуживании.

Условия эксплуатации

Электропривод SR24P-SR рассчитан на эксплуатацию при внешних температурах -30...+50 °C. За счет защищенной конструкции может размещаться как внутри помещений, так и в условиях улицы. Допускается 100-процентная влажность окружающей среды.
