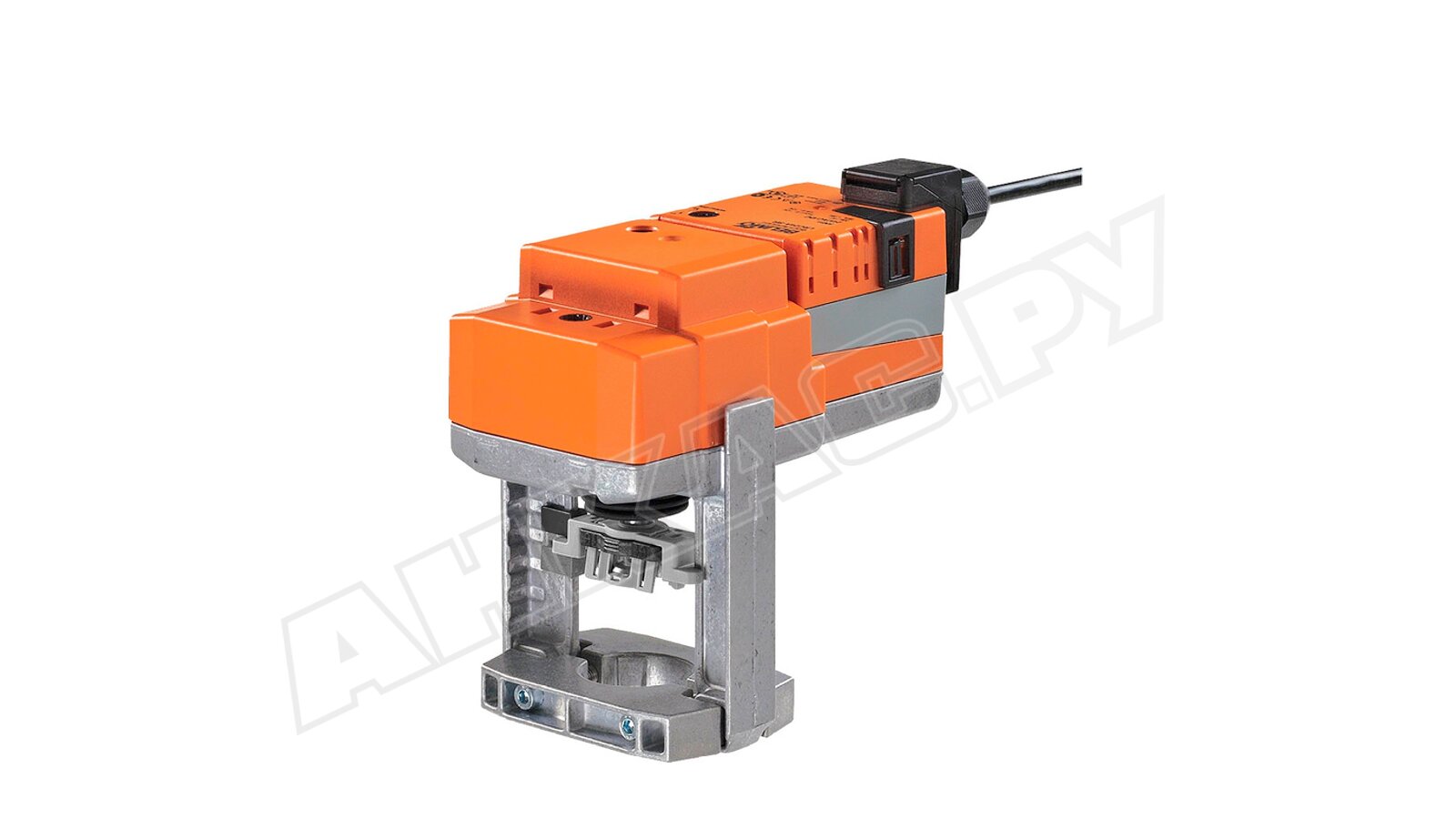

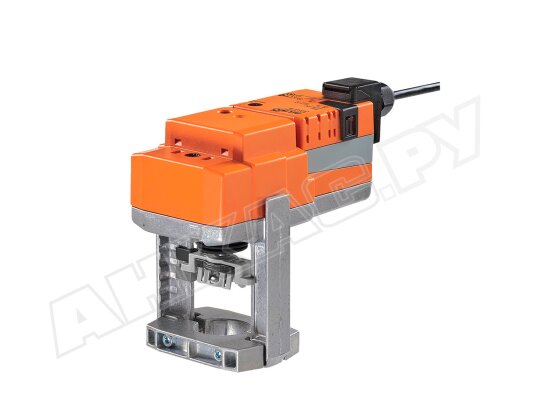

Электропривод Belimo, SV24A-SZ-TPC

Электропривод Belimo, SV24A-SZ-TPC управляет положением двух- и трехходовых седельных клапанов в отопительном оборудовании, вентиляционных установках и системах кондиционирования. Оснащен защитой от перегрузки. Нетребователен в обслуживании.

Основные характеристики модели:

• привод для двух- и трехходовых седельных клапанов;
• низковольтная версия с рабочим напряжением 24 В (50/60 Гц);
• развиваемое усилие: 1500 Н;
• управляющий сигнал: 0..10 В (100 кОм), сигнал обратной связи: 0,5...10В;
• допустимое отклонение от заданных параметров: ± 5%;
• ход штока: 20 мм, время перемещения: 150 секунд;
• электрозащита встроенных компонентов от пыли/ влаги: стандарт IP54;
• уровень шума: менее 35 дБ.

Особенности

Электропривод перемещает клапан с учетом команд управляющего сигнала. Для индикации положения используется механический указатель хода штока (5…20 мм).

Предусмотрена защита от перегрузок. При достижении конечных положений происходит автоматическая остановка привода. Не требуется монтаж концевых выключателей.

Электропривод монтируется на клапан посредством зажимных губок. Может поворачиваться на 360° для выбора оптимального положения.

На корпусе размещена кнопка, при нажатии на которую активируется режим ручного управления (временный/ постоянный). Механический редуктор освобождается от зацепления. Для регулировки хода штока используется шестигранный 4-миллиметровый ключ.

При первом электроподключении привод активирует режим самоадаптации, при котором управляющий сигнал и сигнал обратной связи настраиваются под величину хода штока. Этот режим можно запустить вручную нажатием на соответствующую кнопку.

Достоинства:

• плавное автоматическое управление клапаном;
• режим самоадаптации;
• защита от перегрузок;
• высокая степень пыле-, влагозащиты корпуса;
• низкое энергопотребление, экономичность;
• режим ручного управления;
• бесшумная работа;
• нетребовательность в обслуживании.

Эксплуатационные температуры

Электропривод рассчитан на эксплуатацию при внешних температурах 0..+50 °C и относительной влажности до 95%. Конденсация не допускается.
