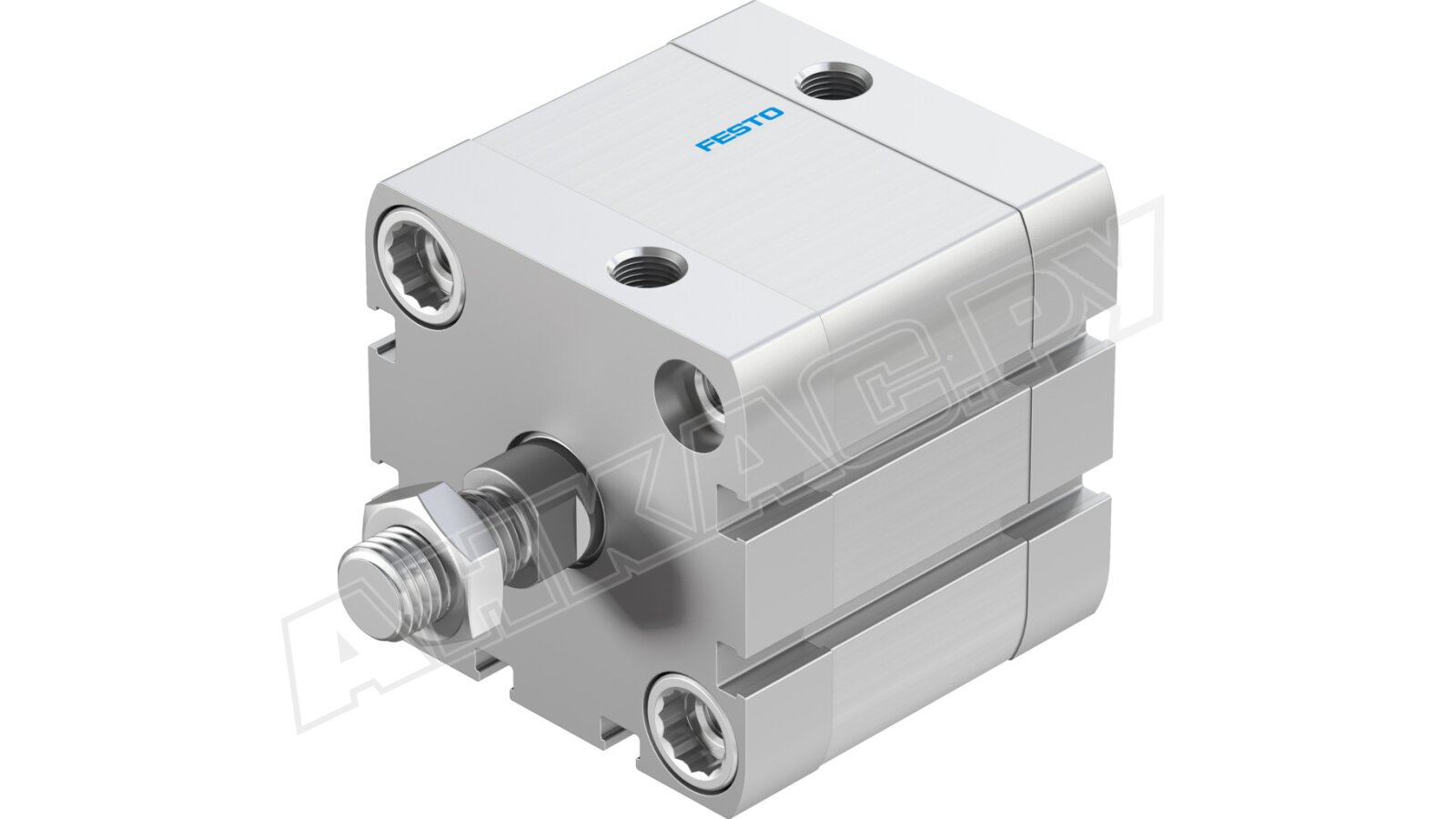

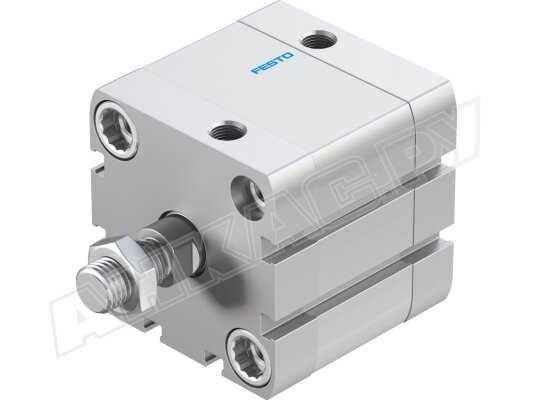

Пневмоцилиндр компактный Festo ADN-50-20-A-P-A

Пневмоцилиндр компактный Festo ADN-50-20-A-P-A, арт: 536313 предназначен для промышленного применения. Служит для обеспечения линейных перемещений, фиксации или зажима элементов. Его ключевая особенность – уменьшенные вдвое габариты по сравнению со стандартными образцами (соответствующими ISO 15552 и ISO 6432) при сохранении выдаваемой мощности, что особенно ценно для экономии рабочего пространства.

Принцип действия и характеристики

Принцип действия основан на использовании энергии сжатого воздуха, подаваемого под давлением 0,6-10 бар. Для обеспечения бесперебойной работы требуется чистый, отфильтрованный воздух, который может быть как смазанным (при условии непрерывной внутренней смазки), так и несмазанным. Присоединение к пневматической системе осуществляется с помощью резьбы G1/8.

Цилиндр оснащен односторонним штоком и функционирует в двустороннем режиме, гарантируя плавное и стабильное перемещение. При давлении в 6 бар сила выдвижения штока составляет приблизительно 1039,6 Н, а сила втягивания – 873,3 Н. Рабочий ход – 20 мм, диаметр поршня – 50 мм. Скорость движения штока без нагрузки: 10...1000 мм/сек.

Конструктивные особенности

• Пневматический цилиндр произведен в соответствии со стандартом ISO 21287. Конструкция включает цилиндрический алюминиевый корпус (гладкое анодирование), поршень, шток из нержавеющей легированной стали (коррозионная стойкость класса 2), а также крышки из анодированного алюминия. Уплотнения выполнены из полиуретана TPE-U(PUR). Диапазон рабочих температур находится в пределах от -20°C до +80°C.
• Встроенный магнит обеспечивает бесконтактное детектирование положения штока при помощи специальных датчиков. Демпфирующие элементы (упругие кольца), расположенные на конечных участках хода, поглощают энергию удара, продлевая срок службы как самого цилиндра, так и связанного оборудования.
• Благодаря широкому ассортименту монтажных аксессуаров, привод легко интегрируется в существующие системы. Возможен монтаж в любом положении с использованием внутренней резьбы, сквозных отверстий или специальных крепежей.

Области применения

Пневмоцилиндры Festo серии ADN находят широкое применение в различных отраслях промышленности, где требуется точное позиционирование, надежный зажим, захват или выталкивание деталей. Они успешно применяются на производственных линиях, в упаковочном оборудовании, а также в процессах изготовления и обработки материалов.

Купить пневмоцилиндры Festo можно как в базовой комплектации, так и с необходимыми монтажными аксессуарами. Для получения дополнительной информации обращайтесь к нашим специалистам.
