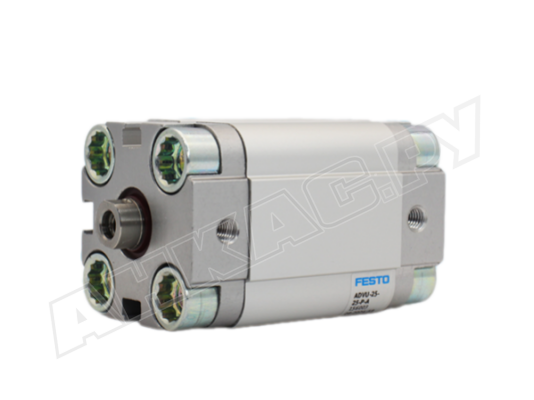

Пневмоцилиндр компактный Festo ADVU-25-25-P-A

Пневмоцилиндр компактный Festo ADVU-25-25-P-A, арт: 156526 предназначен для выполнения операций перемещения, зажима и удержания предметов в разнообразных промышленных системах. Благодаря небольшой конструкции, он занимает в два раза меньше места по сравнению с цилиндрами, соответствующими стандартам ISO 15552 и ISO 6432, при этом обеспечивая сопоставимое рабочее усилие. Конструкция произведена и сертифицирована по нормам ATEX, что позволяет использовать цилиндр во взрывоопасных зонах.

Подробнее о модели

• Принцип работы основан на энергии сжатого воздуха, подаваемого под давлением от 1 до 10 бар. Необходимо использовать отфильтрованный воздух, который может быть как смазанным (при этом внутренняя смазка должна быть постоянной), так и нет. Подключение к пневмолинии осуществляется через резьбовое соединение.
• Цилиндр с односторонним штоком, функционирующий в двустороннем режиме, обеспечивает плавное и стабильное движение. При давлении 6 бар усилие выдвижения штока составляет около 295 Н, а втягивания – 247 Н. Диаметр поршня – 25 мм, максимальная длина хода – 25 мм.
• Встроенный магнит позволяет бесконтактно определять положение штока при использовании совместимых датчиков.
• На крайних точках хода установлены эластичные демпферы, которые эффективно гасят ударные нагрузки, продлевая срок службы как самого привода, так и смежного оборудования.
• Пневмоцилиндр двойного действия включает цилиндрический корпус, поршень, шток и демпферы. Шток выполнен из коррозионностойкой нержавеющей стали (класс 2). Корпус и задняя крышка изготовлены из алюминия, а подвижные уплотнения – из полиуретана. Крепеж – из закаленной стали. Конструкция рассчитана на температуры окружающей среды -20°C до +80°C.
• Широкий выбор монтажных аксессуаров упрощает интеграцию привода в существующие системы. Установка возможна в любом положении, используя внутреннюю резьбу, сквозные отверстия или дополнительные монтажные элементы.

Применение

Компактные пневмоцилиндры Festo ADVU широко применяются на автоматизированных технологических линиях в таких процессах, как сборка, перемещение, погрузка/ выгрузка, точное позиционирование и удержание объектов. Их используют в металлообработке, машиностроении, логистике, упаковочной промышленности и на конвейерных линиях.

Модификации линейки Festo ADVU

Пневматические цилиндры Festo серии ADVU выпускаются с различной формой и диаметром штока, наружной/внутренней резьбой, стандартной/усиленной антикоррозийной защитой, в базовом и высокотемпературном исполнении, что позволяет подобрать оптимальное решение с учетом специфики применения. Купить пневмоцилиндры Festo ADVU можно как в заводской комплектации, так и с дополнительными принадлежностями для монтажа.
