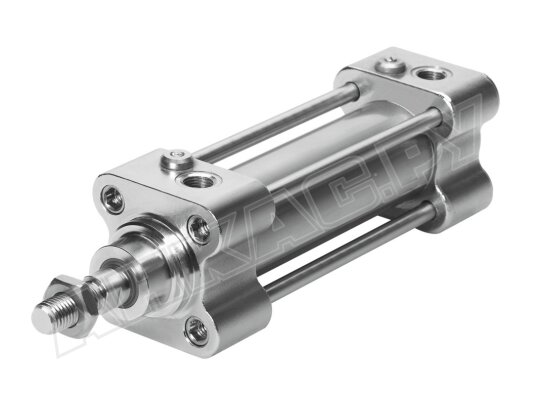

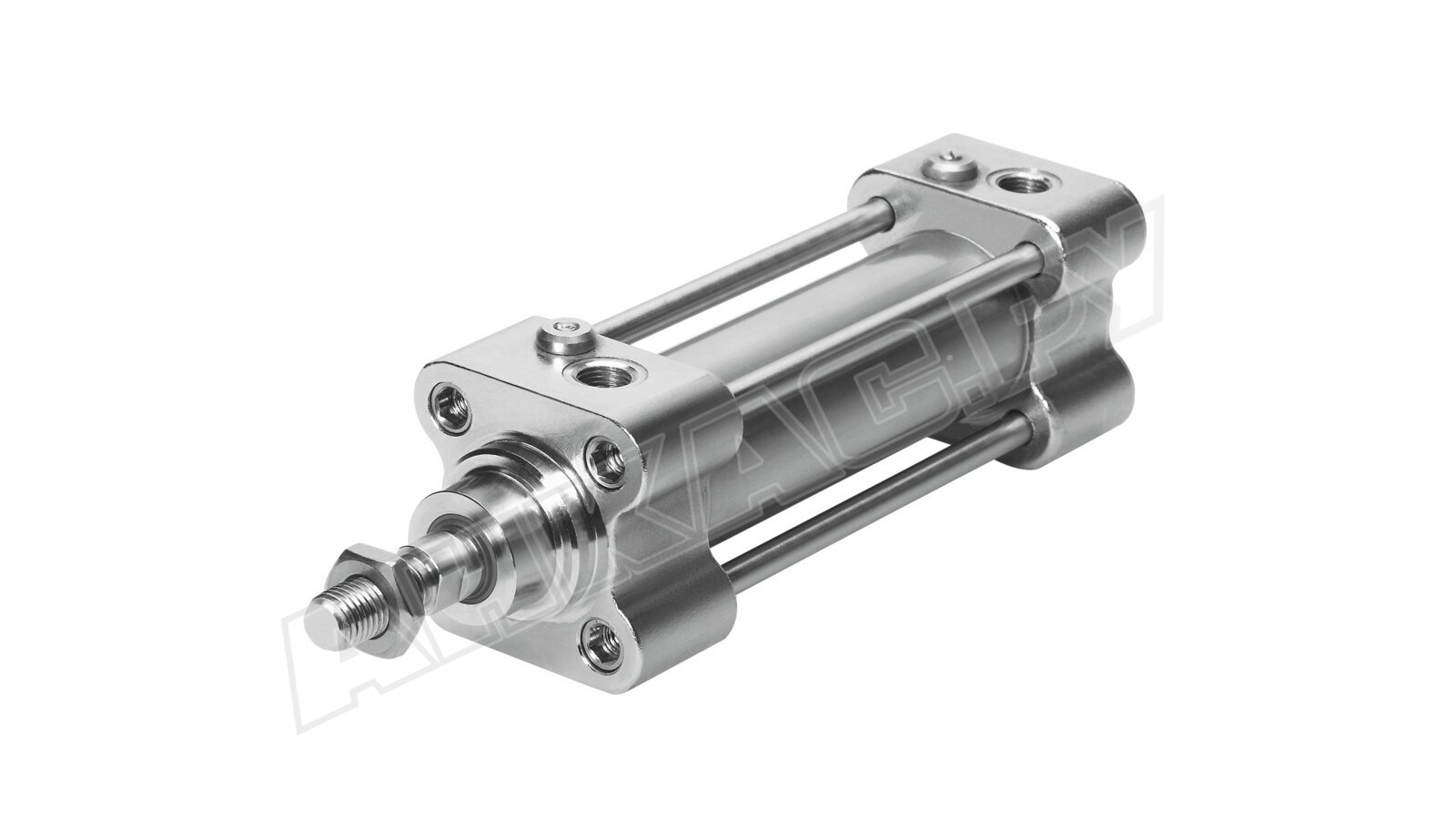

Пневмоцилиндр стандартный Festo CRDNG-32-25-PPV-A

Пневмоцилиндр стандартный Festo CRDNG-32-25-PPV-A, оснащенный односторонним штоком, соответствует международным стандартам ISO 15552, ISO 6431 и VDMA 24562. Разработан для обеспечения возвратно-поступательного движения в автоматизированных системах, точного управления положением объектов, выполнения функций толкания и выдвижения в пневматических приводах. Отличительными особенностями данного цилиндра являются высокая устойчивость к коррозии, наличие регулируемого пневматического демпфирования и интегрированный магнит для установки бесконтактных датчиков положения.

Основные характеристики и возможности

• Принцип действия. Цилиндр функционирует за счет сжатого воздуха, подаваемого под давлением от 0,6 до 10 бар. Для обеспечения долговечности и надежности эксплуатации рекомендуется использовать предварительно отфильтрованный воздух.
• Рабочие усилия. При давлении 6 бар усилие на штоке составляет приблизительно 482 Н при выдвижении и 415 Н при втягивании.
• Конструктивные параметры. Модель имеет односторонний шток, поршень диаметром 32 мм и максимальный ход 25 мм.
• Монтаж и подключение. Пневматическое соединение осуществляется через резьбу G 1/4. Широкий выбор монтажных аксессуаров облегчает интеграцию цилиндра в существующие системы. Устройство допускает установку в любом положении, с возможностью крепления за торцевые крышки или за основание.
• Датчики. Встроенный магнит позволяет осуществлять бесконтактный контроль положения штока с помощью совместимых датчиков.
• Демпфирование. Регулируемые пневматические амортизаторы, расположенные на торцах цилиндра, эффективно гасят ударные нагрузки, продлевая срок службы как самого цилиндра, так и связанных с ним компонентов.

Материалы и конструкция

В конструкции пневматического цилиндра двойного действия использованы коррозиестойкие материалы (4 класс). Корпус и шток выполнены из высоколегированной нержавеющей стали, обеспечивающей стойкость к образованию ржавчины. Крышки и крепежные элементы изготовлены из стали, соответствующей высоким стандартам. Уплотнения поршня произведены из NBR или TPE-U (PUR), модифицированных для устойчивости к гидролизу и моющим средствам. Эксплуатационный диапазон температур: от -20°C до +80°C.

Применение

Пневмоцилиндры серии Festo CRDNG широко востребованы в различных промышленных секторах, где требуется точное позиционирование, надежное закрепление, захват или выталкивание деталей. Они успешно применяются в автоматизированных производственных линиях, упаковочном оборудовании, деревообработке, металлообработке и пищевой промышленности.

Серия Festo CRDNG

Компания Festo предлагает в этой линейке варианты с двусторонним штоком, термостойкие исполнения, поршни диаметром от 32 до 125 мм и ходом штока от 10 до 2000 мм. Купить пневмоцилиндры Festo можно в базовой и расширенной комплектации, с монтажными аксессуарами и принадлежностями. Для получения подробной информации обращайтесь к нашим специалистам.
