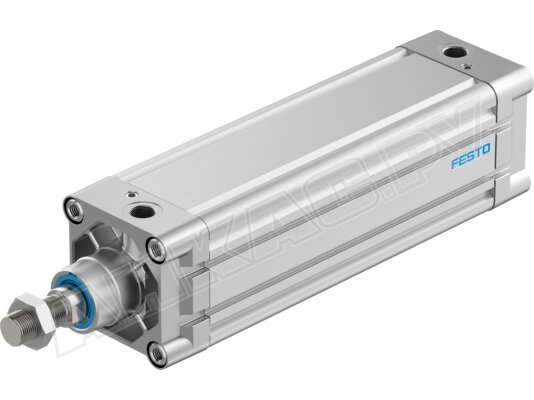

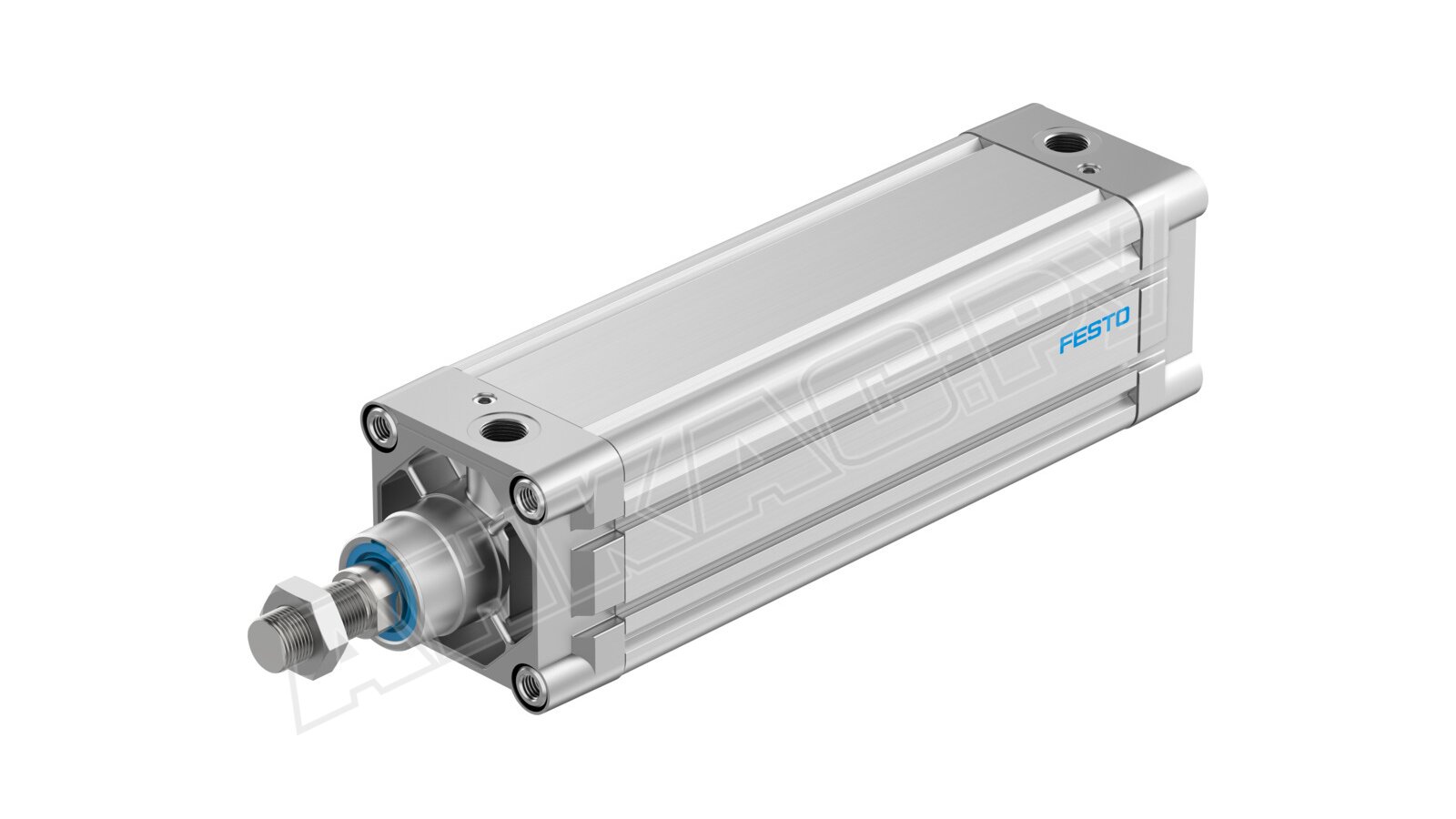

Пневмоцилиндр стандартный Festo DNC-80-1200-PPV-A

Пневмоцилиндр стандартный Festo DNC-80-1200-PPV-A, функционирующий по принципу двойного действия, предназначен для перемещения, толкания и фиксации элементов при выполнении промышленных задач. Особенностью является интегрированная система регулируемой пневматической амортизации, которая нивелирует резкие ударные нагрузки в крайних точках рабочего хода. Благодаря современному дизайну и оптимизированной конструкции, данная модель позволяет экономить до 11% свободного пространства по сравнению со стандартными аналогами, что способствует созданию более компактных и эргономичных систем.

Ключевые технические параметры

• Пневмоцилиндр приводится в действие при подаче сжатого воздуха под давлением от 0,6 до 12 бар. При давлении в 6 бар развиваемое усилие на штоке достигает примерно 3016 Н при выдвижении и 2721 Н при втягивании. Конструкция с одним штоком и двусторонним действием обеспечивает плавность и стабильность рабочих перемещений.
• Диаметр поршня составляет 80 мм, а максимальный ход – 1200 мм. Подключение к пневматической системе осуществляется через резьбовое соединение G 3/8.
• Интегрированный магнит в поршне позволяет с высокой точностью определять положение штока с использованием бесконтактных датчиков. Эти датчики располагаются в пазах, заподлицо с корпусом, что исключает необходимость в дополнительных монтажных наборах и обеспечивает защиту от механических повреждений.
• Гладкая, закрытая поверхность корпуса, образованная при использовании специального профиля для паза, дополнительно защищает датчики и предотвращает накопление пыли.
• Двустороннее регулируемое демпфирование эффективно поглощает энергию в конце хода, продлевая таким образом срок службы самого цилиндра и сопутствующих механизмов.

Конструктивные особенности

Цилиндр двойного действия состоит из высокопрочного корпуса, поршня, штока, выполненного из нержавеющей стали, и регулируемых демпфирующих узлов. Корпус изготовлен из анодированного алюминия, крышки – из алюминиевого сплава, а уплотнения поршня – из полиуретана и нитриловой резины.

Монтаж пневмоцилиндра возможен в любой пространственной ориентации. Широкий выбор крепежных элементов упрощает процесс установки. Диапазон рабочих температур составляет от -20°C до +80°C.

Применение

Пневмоцилиндры Festo серии DNC широко применяются в различных промышленных секторах, где предъявляются высокие требования к точности позиционирования, надежности фиксации, захвата или выталкивания деталей. Они успешно используются в конвейерных системах, упаковочном оборудовании и робототехнике.

Другие варианты из этой серии

Модели данной серии соответствуют международному стандарту ISO 15552 и предлагаются с различными диаметрами поршня (от 32 до 125 мм) и длиной хода (от 10 до 2000 мм), а также в специальных исполнениях, например, с фиксатором штока. У нас можно купить пневмоцилиндры Festo DNC и необходимые принадлежности для точной настройки под конкретные производственные условия.
