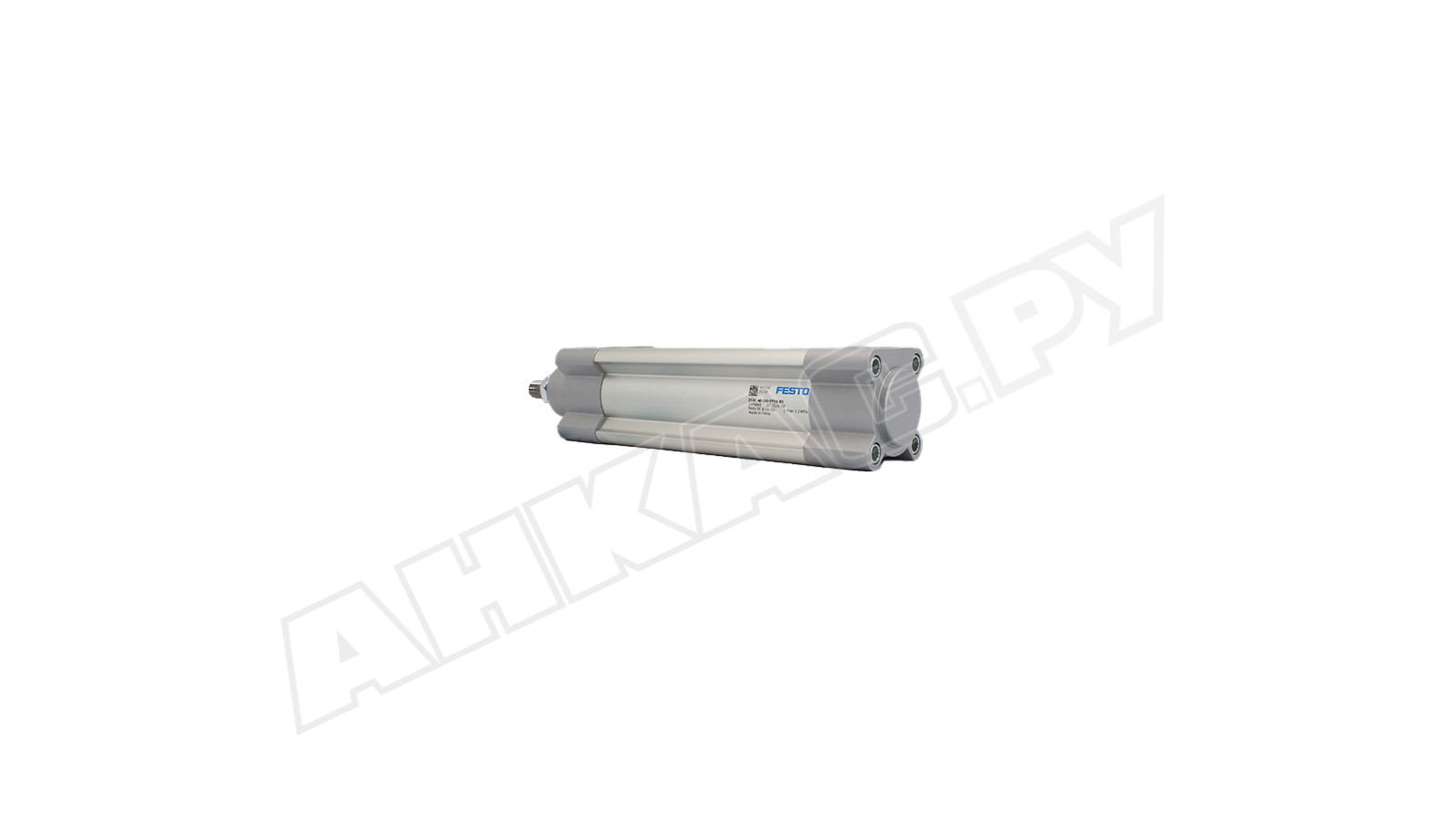

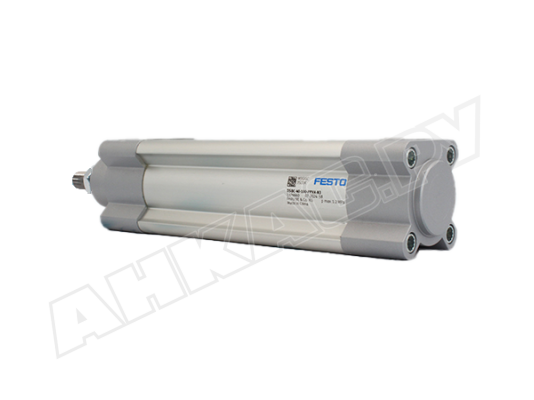

Стандартный пневмоцилиндр Festo DSBC-40-100-PPVA-N3

Стандартный пневмоцилиндр Festo DSBC-40-100-PPVA-N3, арт: 1376660 предназначен для создания возвратно-поступательных движений и линейных перемещений механизмов в системах автоматизации. Обеспечивает позиционирование, толкание и выдвижение элементов в пневматических приводах. Модель с регулируемым демпфированием для сглаживания силы удара в конечных точках.

Основные технические параметры

• Пневмоцилиндр работает от воздушной линии с давлением сжатого очищенного воздуха 0,6-12 бар (с маслом или без). При давлении 6 бар усилие на штоке достигает примерно 754 Н при движении вперед и 633 Н при обратном движении.
• Цилиндр с двухсторонним действием и одноштоковой конструкцией обеспечивает стабильное и плавное движение. Диаметр поршня – 40 мм, максимальный ход – 100 мм.
• Подключение осуществляется через резьбу G 1/4. Широкий выбор крепежных аксессуаров облегчает монтаж.
• Встроенный магнит позволяет бесконтактно определять положение штока с помощью соответствующих датчиков. Двустороннее регулируемое пневматическое демпфирование эффективно поглощает ударные нагрузки на концах хода, тем самым увеличивая срок службы привода и связанных компонентов.

Конструкция и материалы

Стандартный пневмоцилиндр двойного действия включает корпус, поршень, шток и элементы демпфирования. Шток изготовлен из коррозионностойкой нержавеющей стали. Корпус и торцевые крышки выполнены из алюминиевого сплава, а уплотнения поршня – из полиуретана. Возможна установка цилиндра в любом пространственном положении. Температурный режим эксплуатации: от -20°C до +80°C.

Область применения

Стандартные цилиндры Festo серии DSBC находят широкое применение в различных отраслях промышленности, где требуется точное позиционирование, надежное удержание, эффективный захват или выталкивание элементов. Они успешно используются на конвейерных линиях, в упаковочном оборудовании и робототехнике.

Серия Festo DSBC

Пневмоцилиндры серии Festo DSBC соответствуют международному стандарту ISO 15552. Благодаря широкому выбору модификаций (одноштоковые/ двуштоковые, с различной скоростью движения, наружной/ внутренней резьбой, стандартной/ усиленной антикоррозийной защитой), они могут быть адаптированы к широкому спектру задач.

Доступны варианты с диаметром поршня от 32 до 100 мм, ходом штока от 1 до 2800 мм, а также с различными типами демпфирования: упругими кольцами (P), саморегулирующимся (PPS) или регулируемым двухсторонним (PPV). Существуют также модели с штоком, предотвращающим проворот.

Пневмоцилиндры Festo DSBC доступны как в базовой, так и в расширенной комплектации. Модульная конструкция обеспечивает точную настройку под конкретные производственные требования. Для получения детальной информации обращайтесь к нашим специалистам.
