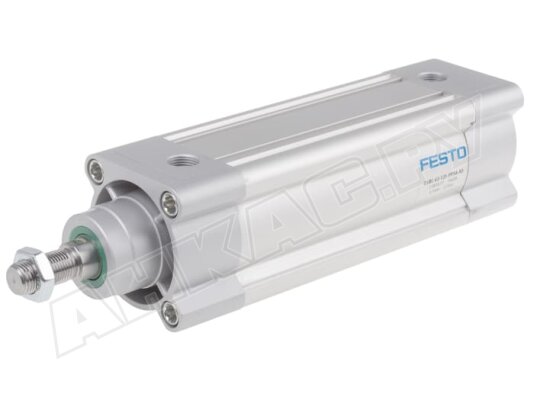

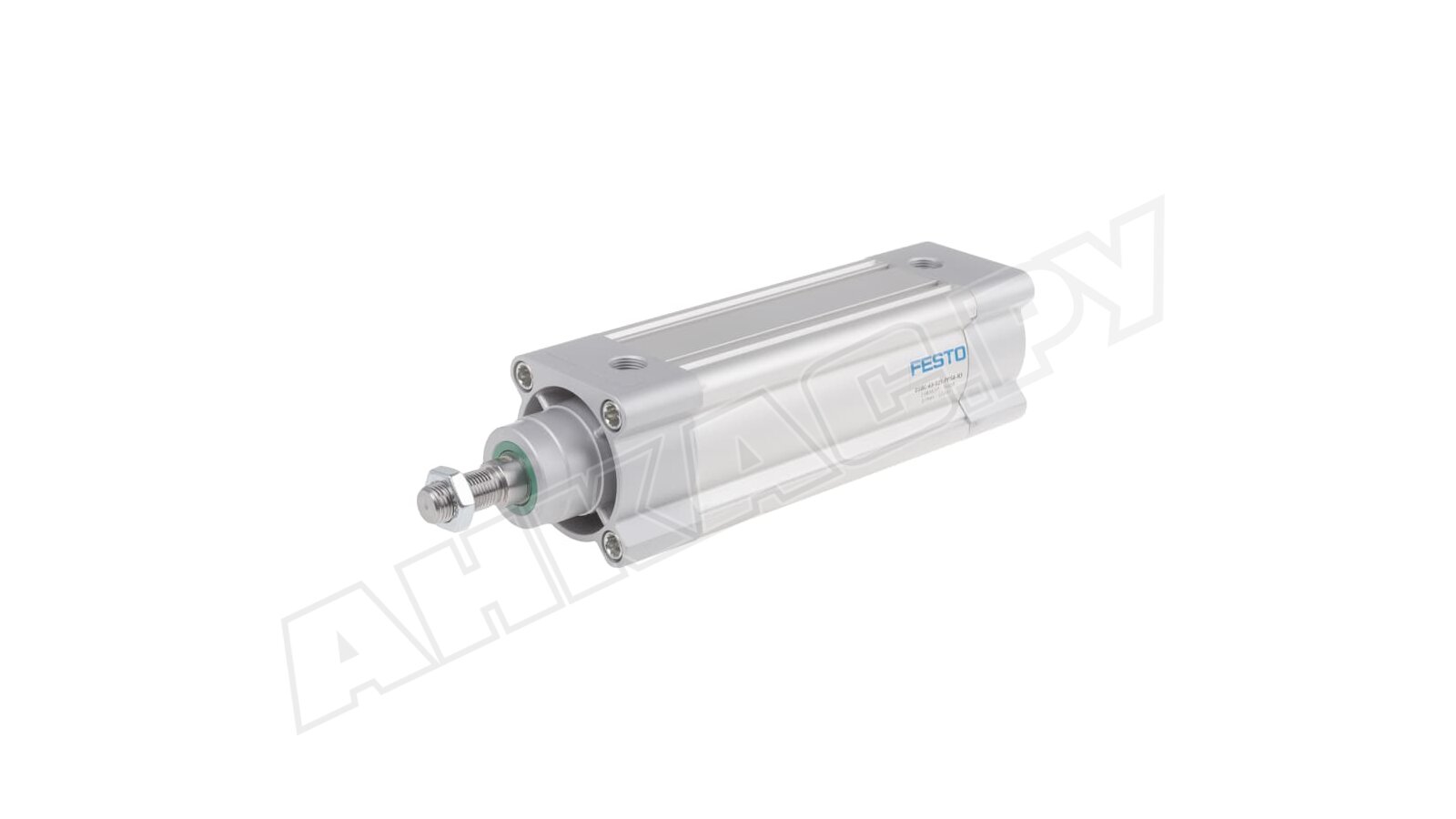

Стандартный пневмоцилиндр Festo DSBC-63-125-PPVA-N3
Описание товара
Стандартный пневмоцилиндр Festo DSBC-63-125-PPVA-N3, арт: 1383583 предназначен для реализации линейных возвратно-поступательных перемещений в автоматизированных промышленных системах. Соответствует стандарту ISO 15552. Широко применяется для сдвига, толкания и удержания компонентов в пневматических устройствах. Оснащение регулируемой пневмоамортизацией предотвращает ударные нагрузки на концах хода.
Основные технические параметры
- Пневматический цилиндр работает при давлении сжатого воздуха 0,6–12 бар. Под давлением 6 бар усилие штока достигает примерно 1870 Н при прямом ходе и 1682 Н – при обратном. Диаметр поршня – 63 мм, длина хода – до 125 мм.
- Подсоединение к пневмосети – через резьбу G 3/8. Разнообразие крепежных принадлежностей облегчает монтаж. Установка возможна в любой ориентации. Температура эксплуатации: -20°C до +80°C.
- Встроенный магнит совместим с бесконтактными датчиками и позволяет точно контролировать позицию штока. Двусторонняя пневматическая регулировка демпфирования гасит энергию в конечных точках хода, повышая долговечность цилиндра и связанных узлов.
Устройство и материалы
Цилиндр двойного действия с односторонним штоком включает корпус, поршень, шток и демпферы. Шток изготовлен из высоколегированной нержавеющей стали. Корпус отлит из анодированного алюминия, крышки – из алюминиевой отливки с покрытием, уплотнения – из полиуретан. Материал демпфирующей втулки – полиацеталь.
Области использования
Пневматические цилиндры Festo DSBC используются в промышленности для точного позиционирования, фиксации, захвата или выталкивания деталей. Применяются в конвейерах, упаковке, автоматизированном оборудовании.
Серия Festo DSBC
Разнообразие вариантов (с одно-, двухсторонними штоками, разной скоростью выдвижения поршня, диаметрами резьбы, защитой от коррозии, диапазоном рабочих температур) позволяет решать множество задач. Диаметры поршней: 32–100 мм, ход 1–2800 мм, демпфирование: P (эластичные кольца), PPS (саморегулируемое), PPV (двустороннее регулируемое). Есть модификации с антиповоротным и удлиненным штоком. Широкий ассортимент моделей и принадлежностей позволяет адаптировать пневмоцилиндры серии DSBC под нужды производства.
